应用范围：

主要用于航空、航天、石油、化工、电子、通讯、船舶等科研部门作无氧化干燥、烘培、热处理的要求。无氧化烘箱，在工作时，工作室内充满了惰性气体CO2,N2,防止材料在烘烤时被氧化。无氧化烘箱在工业中的用途：IC包装、LCD、晶体管、传感器、二极管、石英晶体振荡器、混合集成电路板等。

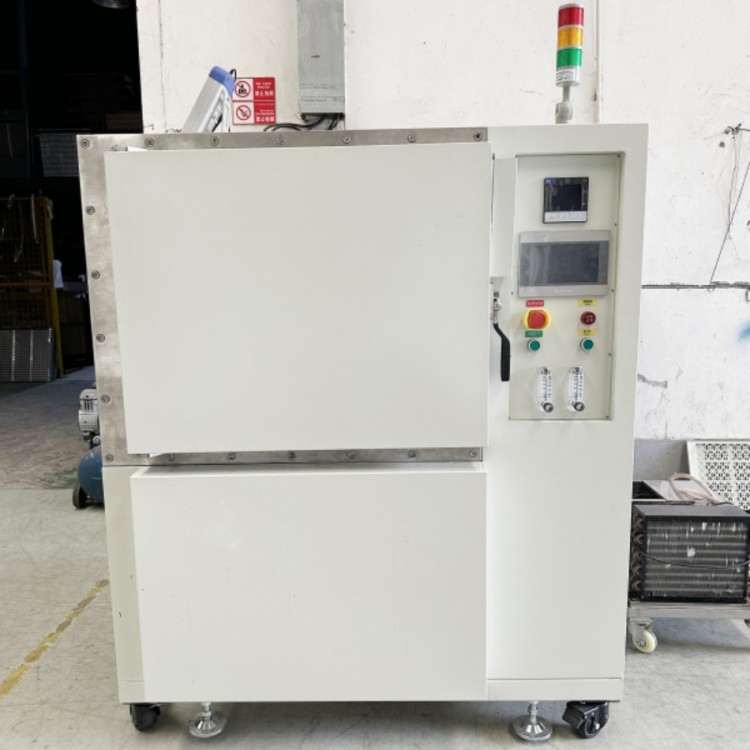

一、箱体结构特征

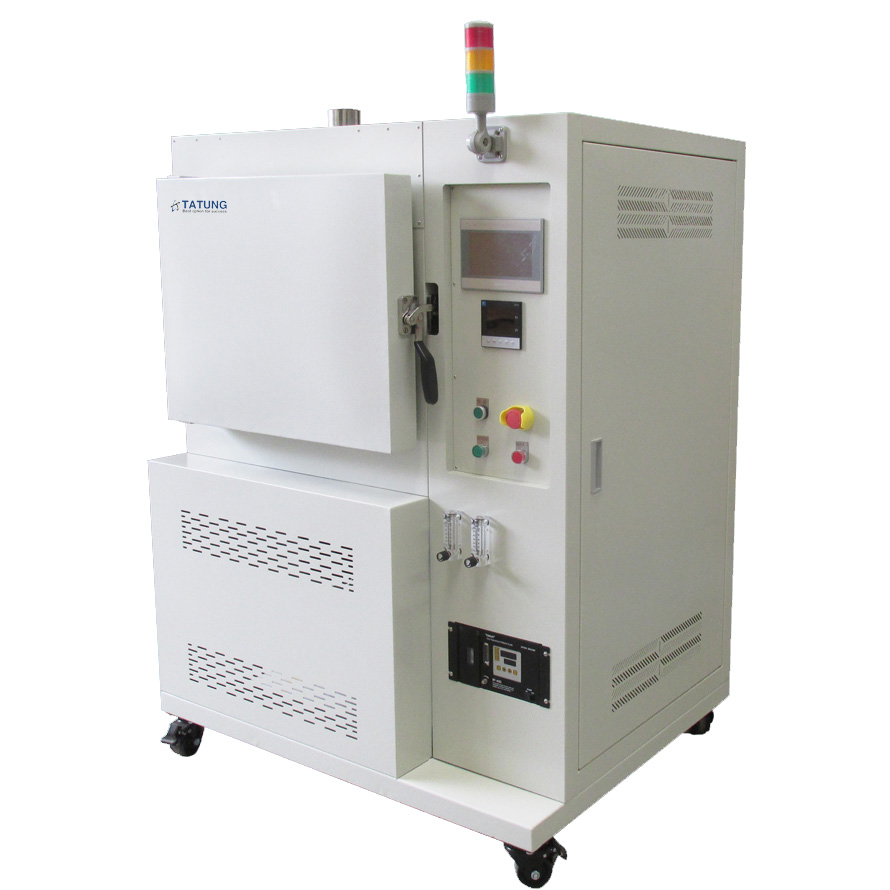

1、试验箱由承压保温箱体、真空系统、充氮系统、控制和安全保护系统五大部分组成，采用便于移动的整体式设计，安装到位并接电源后即可使用。

2、外壁材料：冷轧钢板烤漆处理；

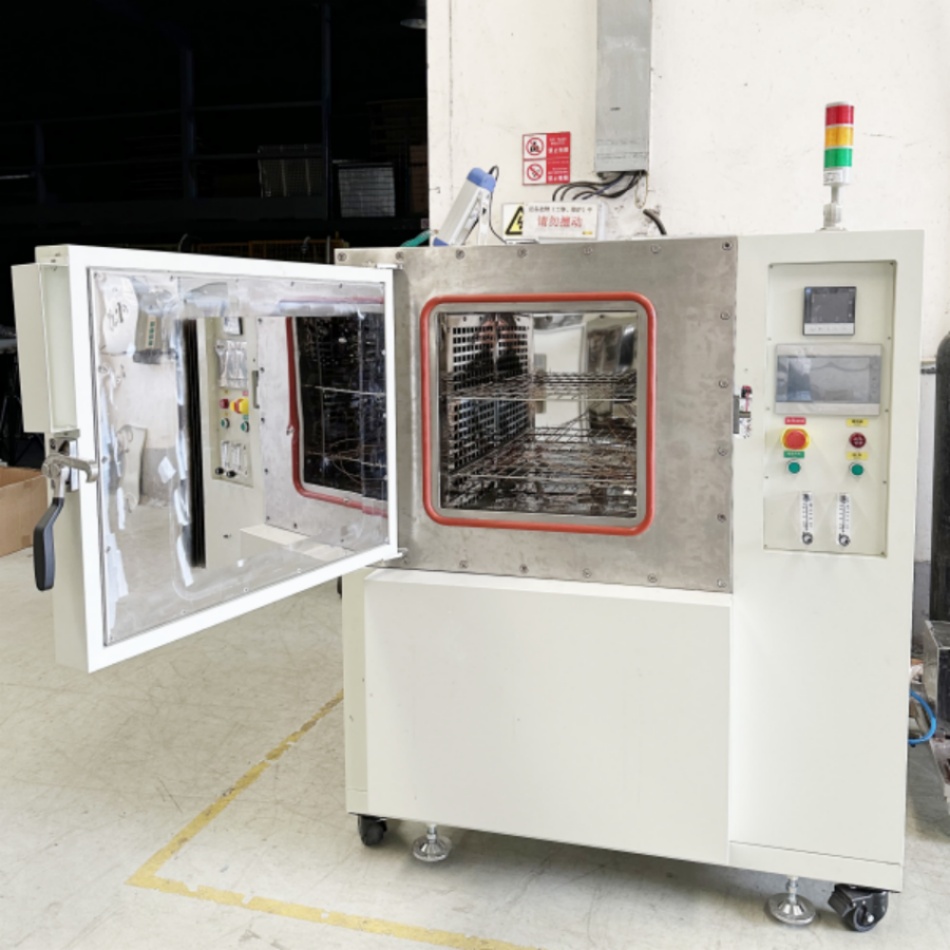

3、箱体内壁采用不锈钢板制作，所有接缝连续焊接，确保长期试验后不出现泄漏现象，内箱外壁焊接井字形型钢框架补强，内配样品托架。

4、保温材料：保温介质为陶瓷纤维棉。

5、腔门密封：采用耐高温硅橡胶密封圈，密封圈采用一体成型无缝加工，保证箱内高真空，密封圈外周配有水冷管路装置用于门封降温。可选配氟胶圈密封圈。

6、试验箱与控制箱为整体式，上下结构，配电控制柜位于右侧。

7、箱体底部安装移动脚轮及定位脚杯，方便机台移动及定位。

8、试验室内置空气调和室加热间及循环风道，水平送风方式(左右回风方式）；

9、箱门采用单开铰链防碰撞门，带加强型浮动式较链，以保证开启、关闭自如，采用偏心压紧力矩门锁，可以快速开关。

10、充氮系统：设备配置有充氮快速破真空系统，通过控制器设定值，快速充注氮气，通过压差方式控制充氮量(始终保持箱内为微正压，以保证箱内气体含氧量≤50PPM）；

11、真空系统：选配：涡旋干式真空泵，采用不锈钢波纹管无缝连接，用于抽真空使用。

二、控制系统

1、加热系统：

本系统采用在腔体外分布加热管来实现加热，采用人工智能PID调节仪实现闭环控制，调节仪控制固态继电器实现温度的精确控制，测温采用高精度热敏电阻pt100。

2、真空系统：

由真空泵、连接波纹管及快插卡箍、真空测量等组成，真空控制器，显示压强并可根据工艺要求控制压力值。

3、充氮系统：

主要由氮气源、控制阀和喷头组成。作用于置换过程中，用氮气来逐渐稀释空气，替换成为到无氧的空间，也可辅助降温。

4、控制系统：

控制模块是本系统的核心模块，它的作用是控制各个模块的动作完成整个工艺过程；主要由人机界面，CPU控制中心，控制接口和输出部件，报警等组成。

人机界面采用威纶通触摸屏来实现参数、状态等界面的显示和参数输入并控制功能，采用三菱PLC触摸屏。

控制系统可检测相关部件的运行状态，具有自我故障诊断功能：标准软件可升级，可提供备份软件，具备参数设定、工艺程序（5个工艺，每个工艺可编程18段）编写功能工艺过程输出，工艺结束提示音。

备注：需要预留网口连接可选配（不同的网口连接方式需选型PLC品牌）

5、冷却系统

由风机冷却、水冷却循环系统组成，风机采用强排风方式带走腔内热量。

备注：门封降温与箱内水冷却循环需外接工业冷水机。

6、氧含量分析仪

国产品牌的高精度氧分析仪，热身时间段，记录仪输出范围为线性至氧气浓度。

7、氮气导流管

腔内底部配有氮气导流管道。

三、安全保护

1、加热系统保护：加热管短路保护、加热管过载保护、加热管与风机连锁风机不运行不加热保护。

2、循环风机：风机过载保护、短路保护。

3、电源控制系统：电源短路保护、电源过载保护、电源缺相反相保护、控制线路过载保护。

4、系统安全保护：安全的接地保护装置，超温保护及报警装置，氧含量超标报警，压力低压报警，漏电保护报警。

规格型号（尺寸仅供参考）
