冷凝器

真空干燥箱配套使用的冷凝器又称为“冷阱”，主要用于回收有机溶剂或高湿物料的配套解决方案。在真空泵前端加装一套冷凝器，在抽真空时可以把真空箱内因加热干燥后产生的大量水分及有机溶剂抽出，再经过冷凝器冷凝后，形成液体状态存储在冷凝罐（冷阱）内，只有极少量的水分和有机溶剂被吸入真空泵内，对真空泵不会造成影响，冷凝器除了能有效收集大量水分和有机溶剂外，还能避免因过量水分和有机溶剂被吸入真空泵后造成的快速卤化问题，对真空泵有保护作用。

冷凝器：制冷压缩机工作温度零下20℃，能有效冷凝过滤真空箱内抽出的水分和有机溶剂。

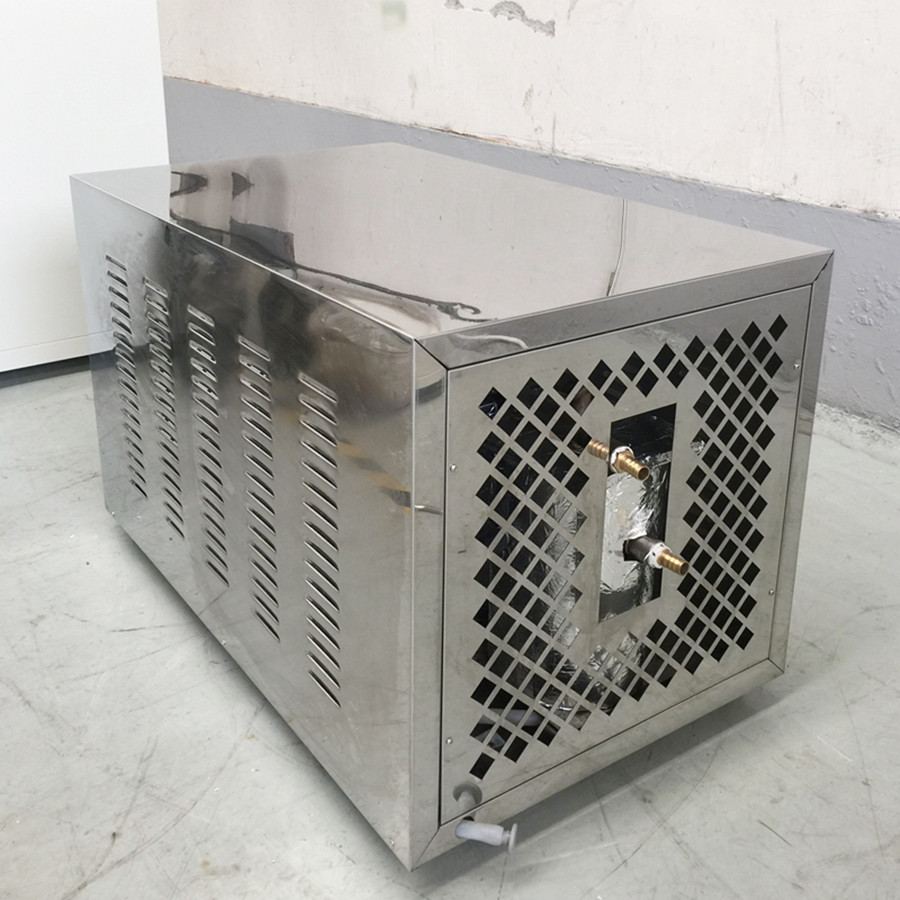

外置型冷凝器的组成：

单罐冷凝器由不锈钢外箱、QD59H、QD65H、QD75H压缩机、散热器、冷凝罐及其它电子元器件等组成。冷凝器上的外置两个接口配套真空橡胶管分别连接真空泵及真空箱，接口标配外径14mm、内径12mm，用户也可根据需要定制KF25或KF40接口（备注：真空接口可选KF25或KF40时需要配套使用波纹管连接）。冷凝罐内直径150*高250mm，冷凝罐有效容积5升。外箱尺寸：长700*宽390*高410mm。(700*390*410mm)。

单罐冷凝器溶剂收集率可达70%左右。型号PVD-LNQ和DZF-LNQ

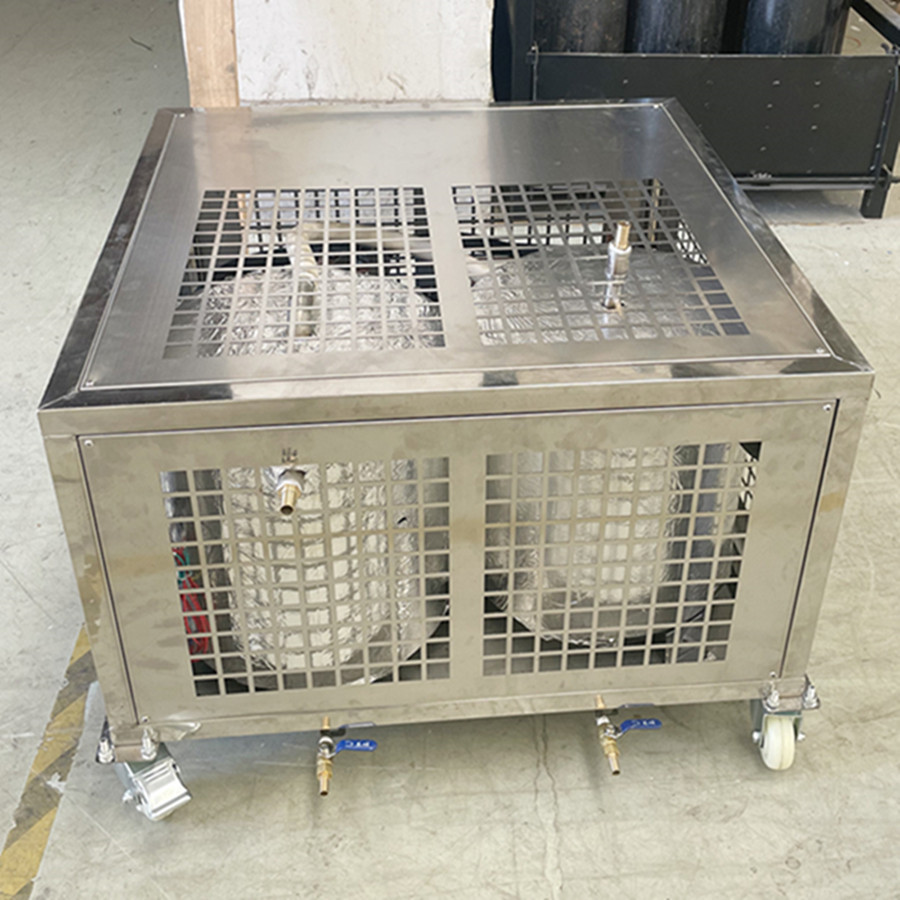

双罐冷凝器的组成：由不锈钢外箱、QD75H压缩机、散热器、两个冷凝罐及其它电子元器件等组成。每个冷凝罐有效容积5升（2个10升）。

外箱尺寸：长800*宽490*高513mm(800*490*513mm)，此冷凝器用于处理溶剂时收集率达到90%以上而设计。型号PVD-LNQ2或DZF-LNQ2

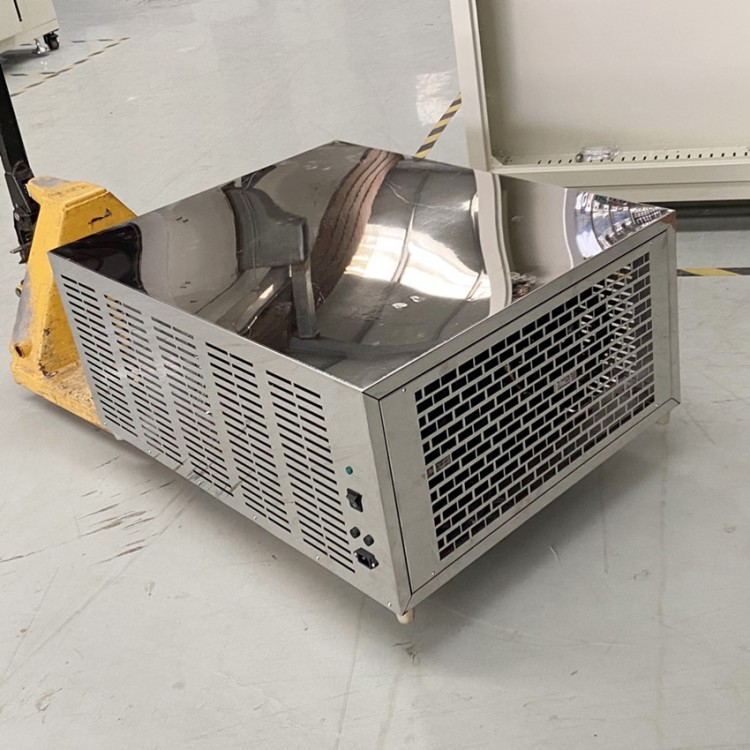

内置型冷凝器的组成：

冷凝器由压缩机QD59H或QD65H压缩机、散热器、冷凝罐及其它电子元器件等组成。冷凝罐内直径150*高250mm，冷凝罐有效容积5升。

内置下箱，使用真空橡胶管分别连接真空泵及真空箱。（备注：真空接口可选KF25或KF40时需要配套使用波纹管连接）

可定制双罐或单罐（冷凝罐有效容积10L、20L、30L、60L、90L）。

冷凝器真空接口连接方式：上进（上面的接口连接真空箱的接口），下出（下面的接口连接真空泵的进气口）。

外置型冷凝器：用于全系列真空干燥箱

主要型号：PVD-020，PVD-030，PVD-050， PVD-090，PVD-210，PVD-250，PVD-500，PVD-1000

通用型号：DZF-6020，DZF-6030，DZF-6050，DZF-6090，DZF-6210，DZF-6250，DZF-6500

内置型冷凝器：主要用于一体式机型的真空干燥箱。

主要型号：PVD-090，PVD-210，PVD-500。

通用型号：DZF-6090，DZF-6210，DZF-6500

备注：KF25、KF40接口需选配，并需要配套使用波纹管连接。
