7 液化天然气储罐

7．1 一般规定

7．1．1 液化天然气储罐选型应符合下列规定：

    1 应对液化天然气储罐的罐型进行风险评估，确定对周围环境、人员和财产安全的影响；

    2 液化天然气储罐宜选择本规范附录B所示的罐型；

    3 在入口稠密或设施密集的工业地区宜选择双容罐、全容罐或薄膜罐；

    4 在安全间距满足要求的条件下，可选用单容罐。

7．1．2 液化天然气储罐的设计应符合下列规定：

    1 在OBE期间及之后储罐系统应能继续运行；

    2 在SSE期间及之后储罐的储存能力不变且应能对其进行隔离和维修；

    3 液化天然气储罐应进行OBE和SSE工况下的抗震计算，并保证液化天然气储罐在SSE工况下能安全停运；全容罐的预应力混凝土外罐应进行ALE工况下的极限承载力计算。

7．1．3 液化天然气储罐的管口应设置在罐顶。

7．1．4 OBE、SSE和ALE的反应谱应按下列要求确定：

    1 OBE应为50年内超越概率为10％(重现期475年)、阻尼比为5％的反应谱表示的地震动，且其反应谱不应小于现行国家标准《建筑抗震设计规范》GB 50011规定的所在地区的抗震设防地震所对应的值；

    2 SSE应为50年内超越概率为2％(重现期2475年)、阻尼比为5％的反应谱表示的地震动，且其反应谱不应小于现行国家标准《建筑抗震设计规范》GB 50011规定的所在地区的罕遇地震所对应的值；

    3 ALE的反应谱加速度值应为SSE反应谱加速度值的一半；

    4 当缺乏竖向地震的反应谱时，竖向地震影响系数应不小于相应的水平地震影响系数最大值的65％。

7．1．5 液化天然气储罐的附属结构应按OBE进行设计。

7．1．6 在地震作用时，液化天然气储罐各设计分量的阻尼比宜按表7．1．6的规定选取。

表7．1．6 各设计分量的阳尼比

7．1．7 液化天然气储罐的永久荷载和可变荷载应符合表7．1．7的规定。

表7．1．7 液化天然气储罐的永久荷载和可变荷载

    注：1 a)、b)见本规范附录B，“√”表示应考虑，“—”表示不考虑。

        2 “√*”表示仅作用于低温钢质外罐的常温钢质罐顶。

7．1．8 液化天然气储罐的地震荷载和偶然荷载应符合表7．1．8的规定。

表7．1．8 液化天然气储罐的地震荷载和偶然荷载

    注：a)、b)见本规范附录B，“√”表示应考虑，“—”表示不考虑。

7．1．9 液化天然气接收站场地应进行地震、地质灾害评价。

产品描述

品牌    菏锅集团    型号    CFW-60/0.8

材质    不锈钢    直径    2916mm

适用范围    零下162℃    容积    60000L

壁厚    8mm    外形尺寸    φ2916*14929mm

产地    山东菏泽

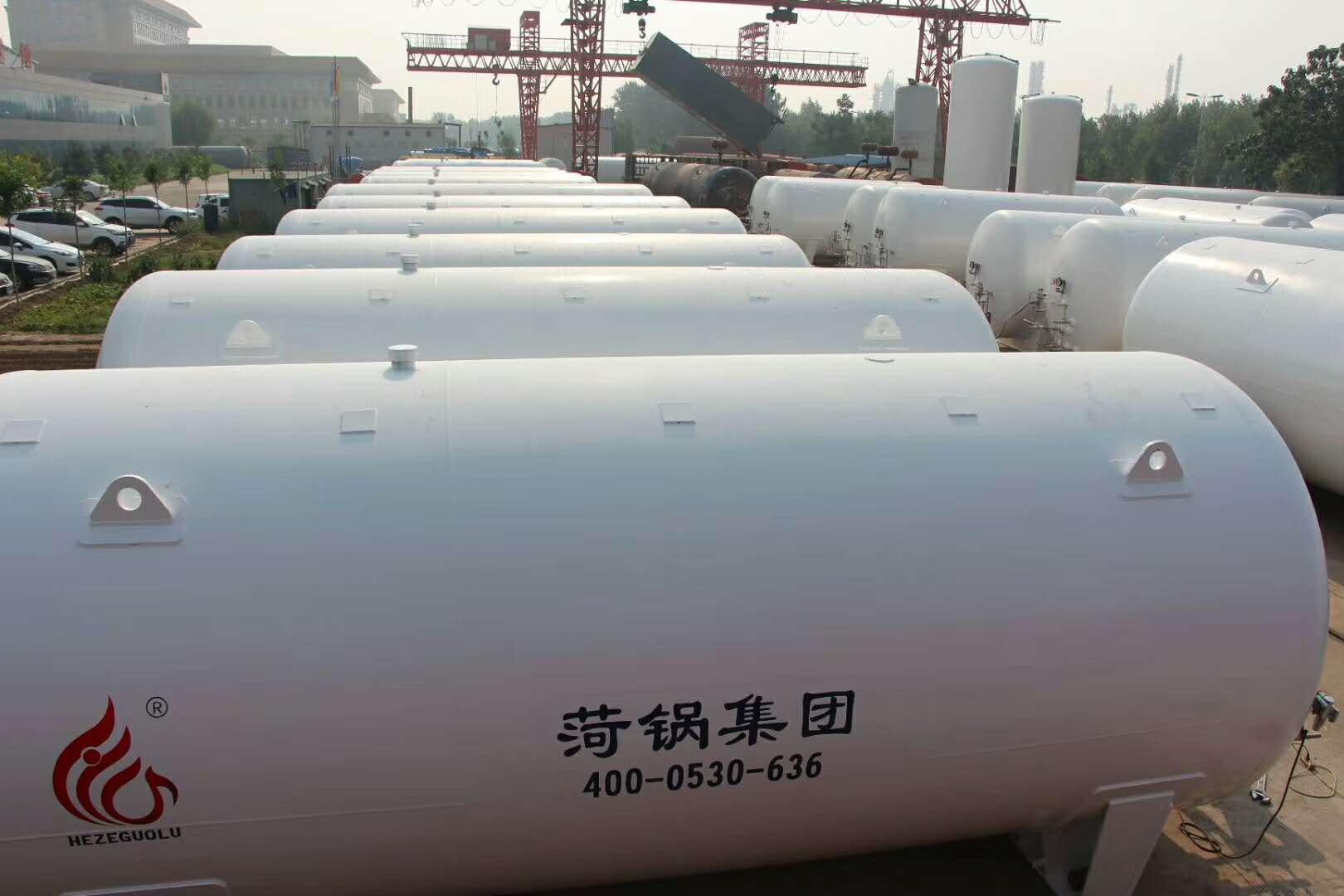

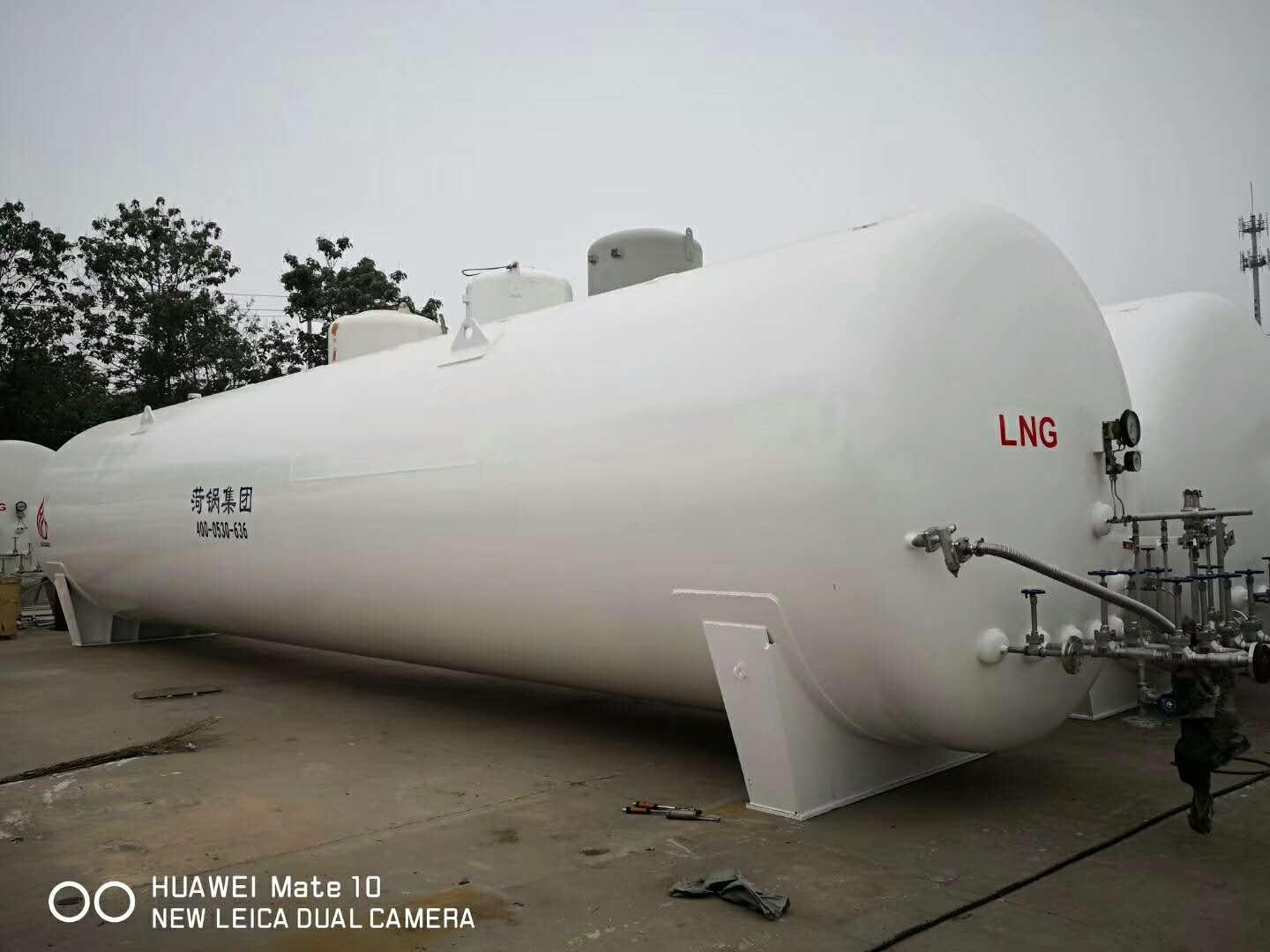

菏泽 LNG储罐 低温氧氮氩二氧化碳储罐60立方lng储罐

  低温lng储罐是采用高真空绝热的不锈钢压力容器，是为储存、运输和使用液体天然气而设计的。容器按GB18442标准制造，用于可靠经济的运输和储存低温液体，以及在广泛的应用范围内就地储存和供应低温液态气体。

伴随低温液体贮运的发展，低温容器的绝热技术日趋完善。要保持低温液体的贮运以及低温制冷的温度等，都必须对低温环境采取绝热措施，只有在绝热条件下才能够保持低温。通过绝热，可以减少气化损失，或为长时间及远距离运送低温液体创造条件

低温绝热方法可以分为普通绝热和真空绝热两大类：

(1)普通绝热是一种使用较早的传统的绝热方法，它是在设备、容器、管道的外侧敷设固体多孔性绝热材料，在绝热材料的空隙中充满着大气压力下的空气或其他气体；

(2)真空绝热有三种基本类型：高真空绝热，真空粉末绝热及真空多层绝热。

LNG储罐的增、减压原理

增压：

随着LNG使用，罐内液位不断下降，气相空间增大使罐内压力不断降低，LNG流出速度逐渐变慢直至停止。因此，正常运营操作中须不断向储罐补充气体，将罐内压力维持在一定范围内。这个过程叫做增压。它的原理如图中所示：储罐的增压是由自力式增压调压器和小型空温式气化器组成的自动增压系统来完成的。当罐内压力低于自动增压器的设定值时，调压器打开，罐内液体靠液位差缓缓流入增压气化器，液体气化产生的气体流经调压器和气相管补充到储罐内。气体的不断补充使得罐内压力回升，当压力回升到调压器设定值以上时，调压器关闭。这时，增压气化器内的压力会阻止液体的继续流入，增压过程结束。

减压：（超压保护）

LNG在储存过程中会由于储罐的环境漏热而缓慢蒸发,导致储罐的压力逐步升高,最终危及储罐安全。因此，必须采用释放罐内气体的方法控制压力上限。方法是在储罐的气相管道上设置调压器，当储罐内压力升高到设定值时，减压阀便缓慢打开，将罐内气体放出，当压力降回到设定值以下时，自动调压器自动关闭。需要指出的是，这里所说的调压器并不是我们常用的气体调压器。一般调压器靠出口端压力控制阀的动作，而这种调压器靠进口端压力控制阀的动作，像我们常用的放散阀，另外它要耐受低温。释放出的气体一般不放入大气，后续的工艺会将其回收利用。这部分气体简称BOG。

菏泽 LNG储罐 低温氧氮氩二氧化碳储罐60立方lng储罐
