二氧化碳储罐

1概述

低温液态二氧化碳储罐结构为内外容器组成的双层容器，为真空粉末绝热型式，可分立式和卧式两类，内容器材料选 16MnDR ，外容器材料可根据用户地区不同选 Q235-B 或 16MnR ，内、外容器夹层充填绝热材料珠光砂并抽真空。 (分为立式和卧式)

2用途

储存：液态二氧化碳（ LCO2 ）

3绝热性能

绝热材料选用热态下的珠光砂充填夹层并抽真空，夹层封结后真空度标准为：

有效容积：小于等于 10m 3 真空度≤ 2Pa ，大于 10m 3 小于等于 50m 3真空度≤ 3Pa ，大于 50m 3 小于等于 100m 3 真空度≤ 5Pa ，以精湛的技术，独特的填充工艺，质量保证承诺，以达到最佳的绝热效果。

4安全技术特性

低温液体二氧化碳储罐采用 “组合、安全系统阀”使用两组安全阀同时工作，在安全阀定期校验时可关闭一侧，另一侧继续工作，确保储罐的安全运行。

5操作系统

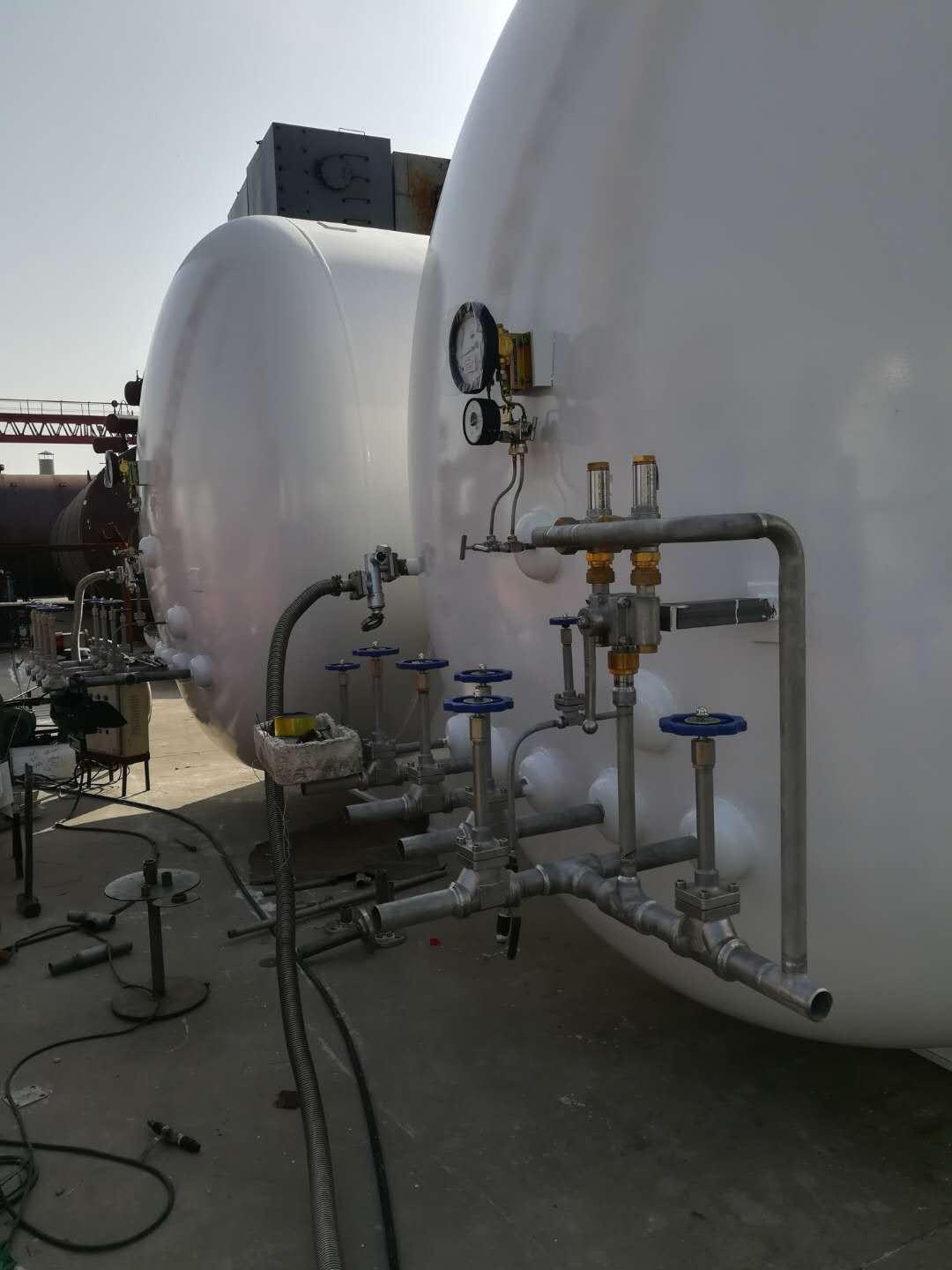

储罐内容器上部设置了压力表，差压式液位计和液位对照表，可以随时掌握内容器储存量及压力变化，便于充装及排液时的操作。

6检测系统

储罐下部设置了专用储罐真空检测、真空规管及真空阀可定期或随时用真空计进行检测夹层真空度，确保储罐的安全运行。

7技术参数

设计压力： 2.3Mpa

工作压力： 2.16MPa

设计温度： -40 ℃

工作温度： -20 ℃

有效容器： 5m3 、 10m3 、 15m3 、 20m3 、 30m3 、 50m3

液氧储罐

概述

该系列低温储罐为双层固定真空粉末绝热储罐（贮槽）。内胆材质采用不锈钢（其中二氧化碳储罐为16MnDR），外胆材质为Q235B或者16MnR。表面防腐涂层采用喷砂除锈、吹扫、喷涂等工艺，同时采用了双组分快速固化液体涂料。　

应用范围及特点

主要用于液氧、液氮、液氩以及二氧化碳等气体的低温液态存储。1立方米液体可以代替130支气体钢瓶。它可以取代每天用气瓶往返运输，节约大量的人力物力资源。广泛应用在气体行业、医院、金属冶炼等用气量较大的用户，是实现集中供气的最佳产品。具有使用寿命长、结构紧凑、占地面积少、集中控制、操作方便等特点。

2产品型号

5立方、10立方、15立方、20立方、30立方、50立方、100立方

技术数据

最高工作压力：1.6MPa

二氧化碳储罐最高工作压力：

天然气是公认的洁净、环保、安全的优质能源。经液化后的天然气，体积约缩小600倍，这给贮存带来了极大的益处。贮存液化天然气（LNG）是用常压低温储罐。这里为大家讲讲这些LNG储罐有哪些独特之处。

LNG低温储罐有哪些特殊要求？

1.耐低温

常压下液化天然气的沸点为-160℃。LNG选择低温常压储存方式，将天然气的温度降到沸点以下，使储液罐的操作压力稍高于常压，与高压常温储存方式相比，可以大大降低罐壁厚度，提高安全性能。

因此，LNG要求储液罐体具有良好的耐低温性能和优异的保冷性能。

2.安全要求高

由于罐内储存的是低温液体，储罐一旦出现意外，冷藏的液体会大量挥发，气化量大约是原来冷藏状态下的300倍，在大气中形成会自动引爆的气团。

因此，API、BS等规范都要求储罐采用双层壁结构，运用封拦理念，在第一层罐体泄漏时，第二层罐体可对泄漏液体与蒸发气实现完全封拦，确保储存安全。

3.材料特殊

内罐壁要求耐低温，一般选用9Ni钢或铝合金等材料，外罐壁为预应力钢筋混凝土。

4.保温措施严格

由于罐内外温差最高可达200℃，要使罐内温度保持在-160℃，罐体就要具有良好的保冷性能，在内罐和外罐之间填充高性能的保冷材料。罐底保冷材料还要有足够的承压性能。

5.抗震性能好

一般建筑物的抗震要求是在规定地震荷载下裂而不倒。为确保储罐在意外荷载作用下的安全，储罐必须具有良好的抗震性能。对LNG储罐则要求在规定地震荷载下不倒也不裂。

因次，选择的建造场地一般要避开地震断裂带，在施工前要对储罐做抗震试验，分析动态条件下储罐的结构性能，确保在给定地震烈度下罐体不损坏。

6.施工要求严格

储罐焊缝必须进行100%磁粉检测(MT)及100%真空气密检测(VBT)。要严格选择保冷材料，施工中应遵循规定的程序。为防止混凝土出现裂纹，均采用后张拉预应力施工，对罐壁垂直度控制十分严格。
