产品描述

品牌    菏锅集团    型号    CFW-60/0.8

材质    不锈钢    直径    2916mm

适用范围    零下162℃    容积    60000L

换热面积    见图纸㎡    环境温度    见图纸℃

壁厚    8mm    外形尺寸    φ2916*14929mm

产地    山东菏泽

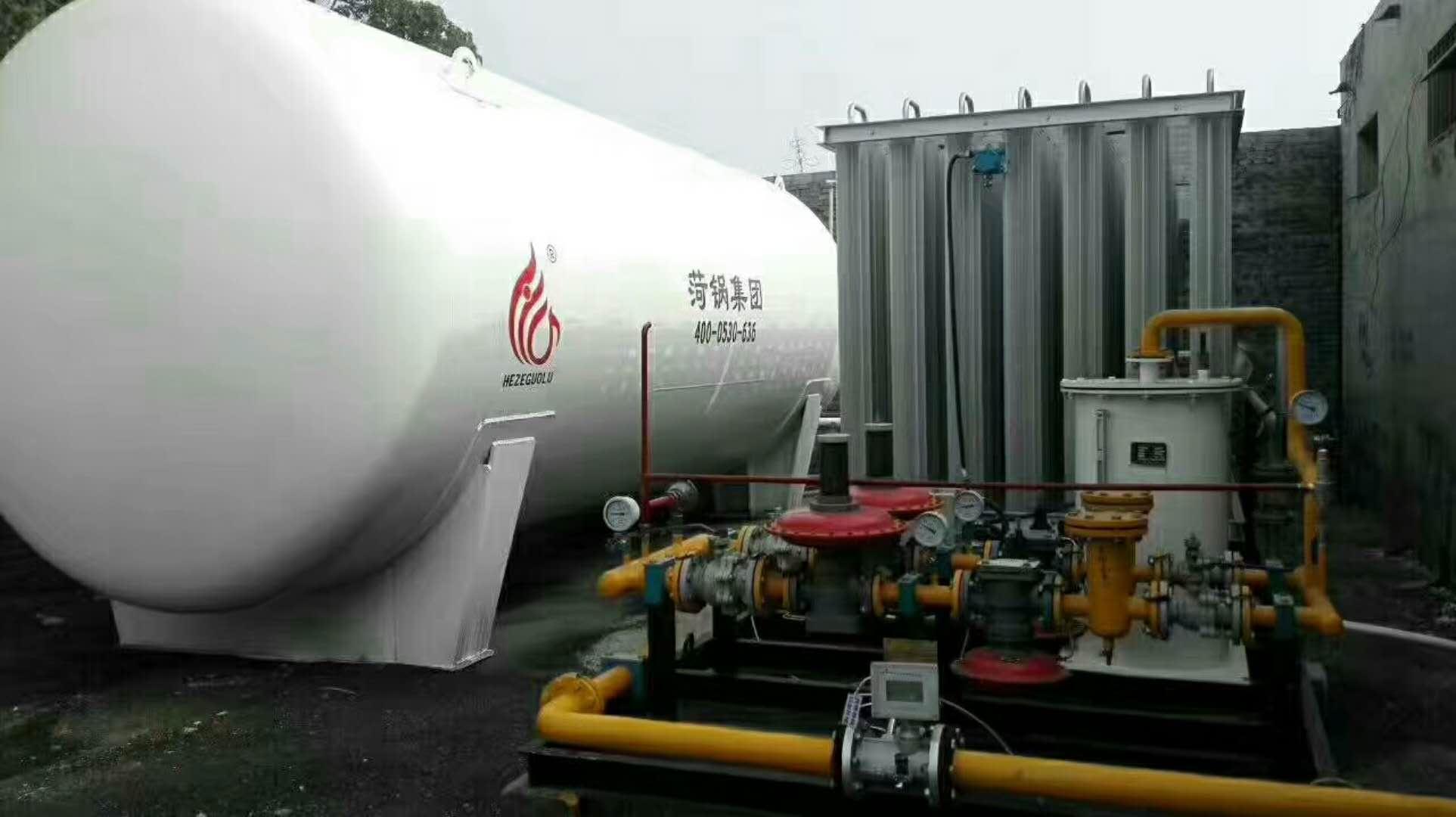

60立方LNG储罐 卧式lng储罐 液化天然气储罐厂家专业供应60立方

LNG储罐属常压低温大型储罐，通常为平底双壁圆柱形。储罐内筒一般采用含镍9%合金钢，也可为全铝、不锈钢薄膜或预应力混凝土，外壁为碳钢或预应力混凝土。壁顶的悬挂式绝热支撑平台为铝制，罐顶则由碳钢或混凝土制成。LNG储罐内绝热材料主要为膨胀珍珠岩、弹性玻璃纤维毡及泡沫玻璃砖等。

LNG储罐特性要求

 (1)耐低温

 常压下液化天然气的沸点为-162℃。因此LNG要求储罐具有良好的耐低温性能和优异的保冷性能。

(2)安全要求高

由于罐内储存的是低温液体,储罐一旦出现意外,冷藏的液体会大量挥发,气化量大约是原来冷藏状态下的625倍,在大气中形成爆炸混合物。因此要求储罐采用双层壁结构,运用封拦理念,在第一层罐体泄漏时,第二层罐体可对泄漏液体与蒸发气实现完全封拦,确保储存安全。

(3)材料特殊。

 内罐要求耐低温,采用奥氏体不锈钢制成,外筒为Q345R普通低碳合金钢钢板制成.

(4)保温措施严格。

由于罐内外温差最高可达200℃,要使罐内温度保持在-160℃,罐体就要具有良好的保冷性能,在内罐和外罐之间填充高性能的保冷材料。罐底保冷材料还要有足够的承压性能。 (5)抗震性能好

 一般建筑物的抗震要求是在规定地震荷载下裂而不倒。为确保储罐在意外荷载作用下的安全,储罐必须具有良好的抗震性能。确保在给定地震烈度下罐体不损坏。  (6)施工要求严格

储罐焊缝必须进行100%磁粉检测(MT)及100%真空气密检测(VBT)。要严格选择保冷材料,施工中应遵循规定的程序。

菏泽锅炉厂有限公司是中国质量监督检验检疫总局定点生产锅炉压力容器的重点企业，中国工业锅炉行业协会副理事长单位，中国暖通给排水行业协会会员单位，具有B级锅炉（编号TS2110587-2011）、三类压力容器制造（编TS2210916-2013）和设计资质(编号TS-)，并通过ISO9001国际质量管理体系认证。

菏泽锅炉厂有限公司主要产品：

化工储罐（液化气储罐、液化石油气储罐、液氨储罐、丙烷储罐、丙烯储罐、异丁烷储罐、氯甲烷储罐等）；非标压力容器（塔器、换热器、蒸压釜、反应容器、不锈钢容器等）；

制冷辅机（蒸发冷、储氨器、排液桶、循环桶、集油器、分离器、冷凝器、中间冷却器、虹吸罐、经济器等）；

锅炉设备（蒸汽锅炉、热水锅炉、导热油锅炉、燃油气锅炉、余热锅炉等）；

低温储罐（液氧储罐、液氧储槽、液氮储罐、液氮储槽、液氩储罐，二氧化碳储罐，LNG储罐，液化天然气储罐。

60立方LNG储罐 卧式lng储罐 液化天然气储罐厂家专业供应60立方

在LNG储罐发展早期，储罐都采用单壁形式。其保温为块体绝热，但存在没有金属防潮层、易受风灾危害等缺陷，之后发展为双壁双顶储罐，由于LNG容易产生蒸汽，造成罐内超压，最终发展为双壁单顶储罐。

　　1、储罐分类及简介

　　LNG低温储罐形式包括以下类型：地下罐、球形罐、单容罐、双容罐、全容罐、膜式罐、子母罐。目前，液化天然气工厂中较常采用单容罐和子母罐，而地下罐、全容罐、膜式罐主要应用于大型LNG接收站。

　　(1)单容罐

　　单容罐可分为单壁罐和双壁罐，其设计压力为17-20kPa，操作压力一般为12.5kPa。对于大直径单容罐，设计压力相对较低，其设计压力可小于14kPa。对于单容罐，其设备布置要求有较大的安全距离和地域面积，并需设置防火堤与围堰。

　　(2)子母罐

　　子母罐由内、外罐组成。内罐由多只子罐组成，并列组装在一个大型外罐之中，是近几年发展起来的一种新技术低温储罐。可用于带压与常压储存，其工作压力为0.2~1.0MPa，最高达1.8MPa。同单容罐一样，需要较大安全距离、占地面积大、常设置防火堤和围堰。

　　(3)球罐

　　球形储罐的内、外罐均为球状。工作状态下，内罐为内压容器，外罐为真空外压容器。球罐的容积一般为200~1500m?，工作压力为0.2~1.0MPa。

　　(4)地下罐

　　地下储罐即罐内储存的LNG的最高液位在地面以下，罐体坐落在不透水稳定底层上的一种储罐。地下储罐采用圆柱形金属罐，外面为钢筋混凝土外罐。由于地下储罐投资高、交付周期长，因此设计一般不选用。

　　(5)全容罐

　　全容罐由内筒加外罐和顶盖构成，它对LNG及其蒸发气具有双层包容能力。全容罐设计压力可达0.029MPa，设计温度为-196~60℃，抗震设计摩擦系数一般为0.3~0.6，内外罐之间不能超过2m。与单容罐或双容罐相比，其造价最高，但安全可靠性最好，因此，其在接收站的应用极为普遍。

　　(6)膜式罐

　　膜式罐采用了不锈钢内膜和混凝土储罐外壁，对防火和安全距离的要求与全容罐相同。膜式罐的操作灵活性比全容罐的大，该罐形较适宜在地震活动频繁及人口稠密地区使用，但是有投资较高，建设周期长等特点。

　　(7)双容罐

　　双容罐设计压力与单容罐相同，其内罐和外罐都能单独容纳所储存的低温液体产品。外罐为低温钢或混凝土罐，内罐为9%镍钢或不锈钢罐，内、外罐之间距离不能超过6m。
