产品描述

品牌    菏锅集团    型号    CFW-60/0.8

材质    不锈钢    直径    2916mm

适用范围    零下162℃    容积    60000L

换热面积    见图纸㎡    环境温度    见图纸℃

壁厚    8mm    外形尺寸    φ2916*14929mm

产地    山东菏泽

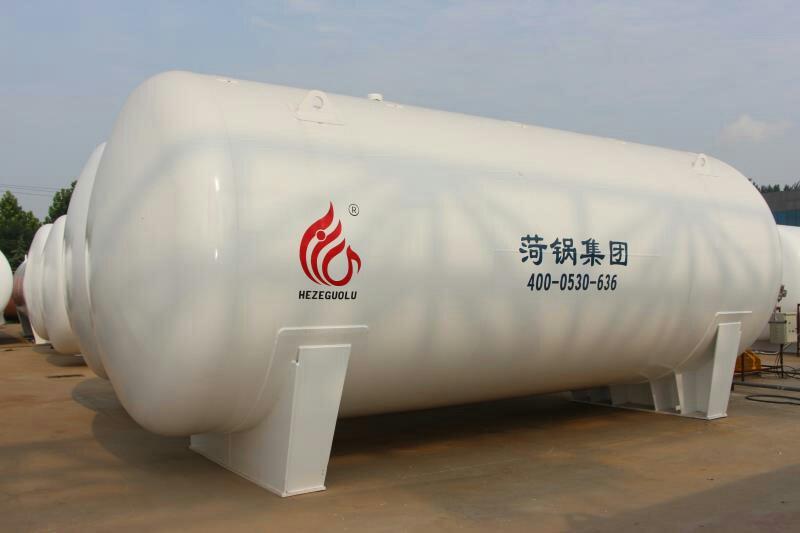

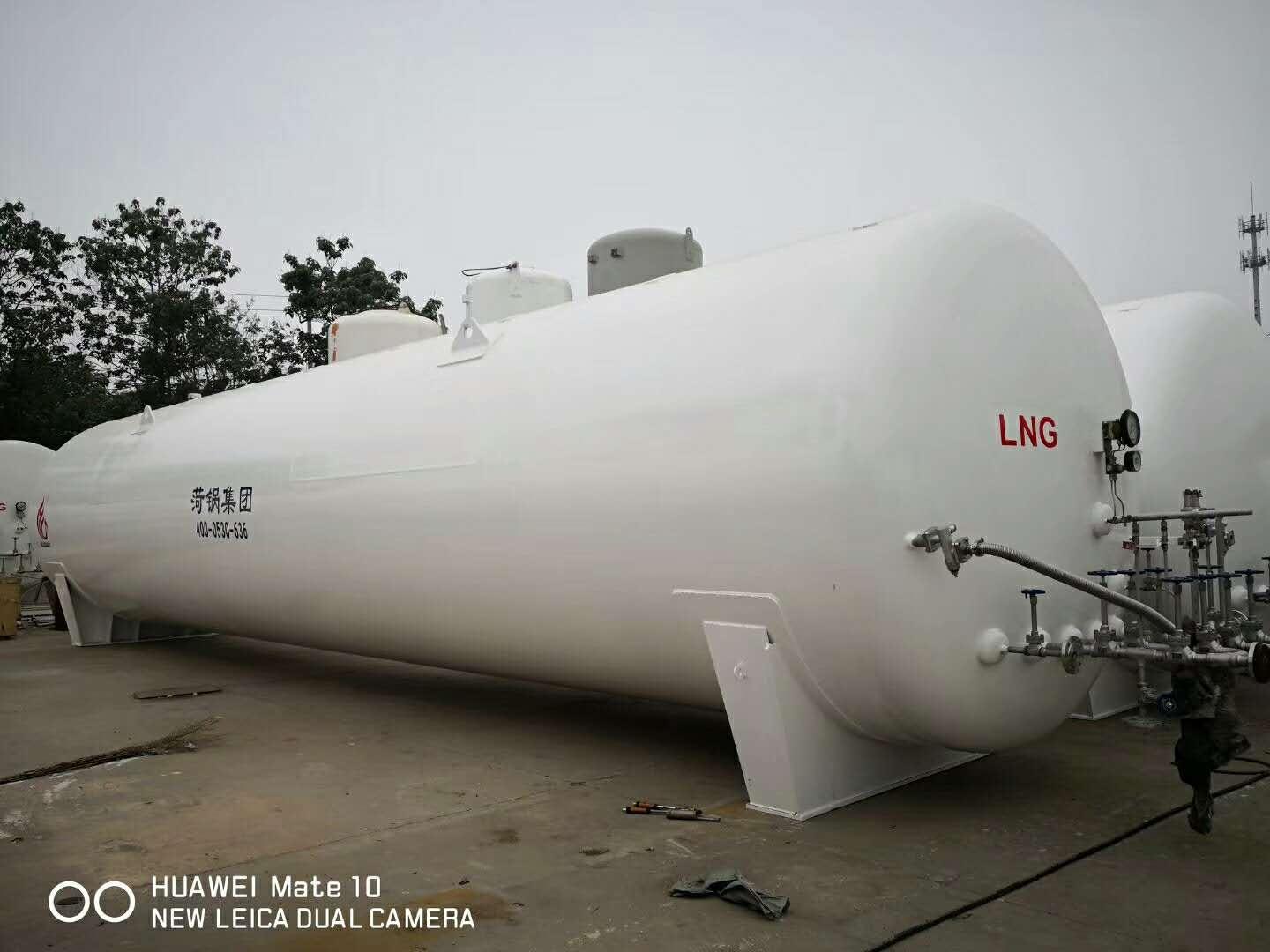

菏锅60立方卧式LNG储罐 天然气低温储罐 真空LNG储罐 价格优

LNG储罐各部分的作用

外罐：保护内罐及内、外罐之间的保冷材料，并在内、外罐之间形成真空提高保冷材料的保冷性能。外罐可对泄漏液体与蒸发气实现完全封拦,确保储存安全。

内罐：主要储存LNG，但因ＬＮＧ的超低温特性，所以对罐体材料及制作要求极为严格。 上、下进液管：应注意的上进液管长度现内罐相差不多，储罐中的进液管使用混合喷嘴和多孔管,可使新充注的LNG与原LNG充分混合。LNG通过公路槽车或罐式集装箱车从LNG液化工厂运抵加气站， 卸车时，为防止LNG储罐内压力升高而影响卸车速度，当槽车中的LNG温度低于储罐中LNG的温度时，采用上进液方式。槽车中的低温LNG通过储罐上进液管喷嘴以喷淋状态进入储罐，将部分气体冷却为液体而降低罐内压力，使卸车得以顺利进行。若槽车中的LNG温度高于储罐中LNG的温度时，采用下进液方式，高温LNG由下进液口进入储罐，与罐内低温LNG混合而降温，避免高温LNG由上进液口进入罐内蒸发而升高罐内压力导致卸车困难。实际操作中，由于目前LNG气源地距用气城市较远，长途运输到达用气城市时，槽车内的LNG温度通常高于气化站储罐中LNG的温度，只能采用下进液方式。所以除首次充装LNG时采用上进液方式外，正常卸槽车时基本都采用下进液方式。

安全阀：当储罐内压力超过安全阀整定压力（也叫工作压力）时，安全阀会自动开启，泄放多余的气体，稳定压力。安全阀的整定压力一般为压力容器使用压力的1.04-1.1倍，回座压力这容器使用压力的0.8倍。

安全阀相关名词： 安全阀的公称压力表示安全阀在常温状态下的最高许用压力，高温设备用的安全阀不应考虑高温下材料许用应力的降低。安全阀是按公称压力标准进行设计制造的。

 开启压力：也叫整定压力，是安全阀阀瓣在运行条件下开始升起时的介质压力。  排放压力：阀瓣达到规定开启高度时进口侧的压力。

 回座压力：安全阀排放后，阀瓣重新压紧阀座，介质停止排出时的进口压力。回座压力是表征安全阀使用品质的一个重要参数，一般要求它至少为工作压力的80％，上限以不产生阀瓣频繁跳动为宜。

 启闭压差：开启压力和回座压力之差。

外罐爆破片：是为了防止内罐与管道连接根部泄漏，夹层间压力增大引起外罐的爆炸，安装爆破片及时泄压，从而保护储罐。

差压式液位计：LNG储罐一般使用的差压式液位计。

菏锅60立方卧式LNG储罐 天然气低温储罐 真空LNG储罐 价格优

7 液化天然气储罐

7．1 一般规定

7．1．1 液化天然气储罐选型应符合下列规定：

    1 应对液化天然气储罐的罐型进行风险评估，确定对周围环境、人员和财产安全的影响；

    2 液化天然气储罐宜选择本规范附录B所示的罐型；

    3 在入口稠密或设施密集的工业地区宜选择双容罐、全容罐或薄膜罐；

    4 在安全间距满足要求的条件下，可选用单容罐。

7．1．2 液化天然气储罐的设计应符合下列规定：

    1 在OBE期间及之后储罐系统应能继续运行；

    2 在SSE期间及之后储罐的储存能力不变且应能对其进行隔离和维修；

    3 液化天然气储罐应进行OBE和SSE工况下的抗震计算，并保证液化天然气储罐在SSE工况下能安全停运；全容罐的预应力混凝土外罐应进行ALE工况下的极限承载力计算。

7．1．3 液化天然气储罐的管口应设置在罐顶。

7．1．4 OBE、SSE和ALE的反应谱应按下列要求确定：

    1 OBE应为50年内超越概率为10％(重现期475年)、阻尼比为5％的反应谱表示的地震动，且其反应谱不应小于现行国家标准《建筑抗震设计规范》GB 50011规定的所在地区的抗震设防地震所对应的值；

    2 SSE应为50年内超越概率为2％(重现期2475年)、阻尼比为5％的反应谱表示的地震动，且其反应谱不应小于现行国家标准《建筑抗震设计规范》GB 50011规定的所在地区的罕遇地震所对应的值；

    3 ALE的反应谱加速度值应为SSE反应谱加速度值的一半；

    4 当缺乏竖向地震的反应谱时，竖向地震影响系数应不小于相应的水平地震影响系数最大值的65％。

7．1．5 液化天然气储罐的附属结构应按OBE进行设计。

7．1．6 在地震作用时，液化天然气储罐各设计分量的阻尼比宜按表7．1．6的规定选取。

表7．1．6 各设计分量的阳尼比

7．1．7 液化天然气储罐的永久荷载和可变荷载应符合表7．1．7的规定。

表7．1．7 液化天然气储罐的永久荷载和可变荷载

    注：1 a)、b)见本规范附录B，“√”表示应考虑，“—”表示不考虑。

        2 “√*”表示仅作用于低温钢质外罐的常温钢质罐顶。

7．1．8 液化天然气储罐的地震荷载和偶然荷载应符合表7．1．8的规定。

表7．1．8 液化天然气储罐的地震荷载和偶然荷载

    注：a)、b)见本规范附录B，“√”表示应考虑，“—”表示不考虑。

7．1．9 液化天然气接收站场地应进行地震、地质灾害评价。
