天然气储罐又称低温储罐，是立式或卧式双层真空绝热储罐，内胆选用材料为奥氏体不锈钢，外容器材料根据用户地区不同，按国家规定选用为345R，内、外容器夹层充填绝热材料珠光砂并抽真空，产品是国家技术监督局现场检验并出具压力容器监检证书。

  天然气储罐是LNG气化站的主要设备，直接影响气化站的正常生产，也占有较大的造价比例。按结构形式可分为地下储罐、地上金属储罐和金属预应力混凝土储罐。对于LNG储罐，现有真空粉末绝热型储罐、正压堆积绝热型储罐和高真空层绝热型储罐，中、小型气化站一般选用真空粉末绝热型低温储罐。储罐分内、外两层，夹层填充珠光砂并抽真空，减小外界热量传入，保证罐内LNG日气化率低于0.3%。

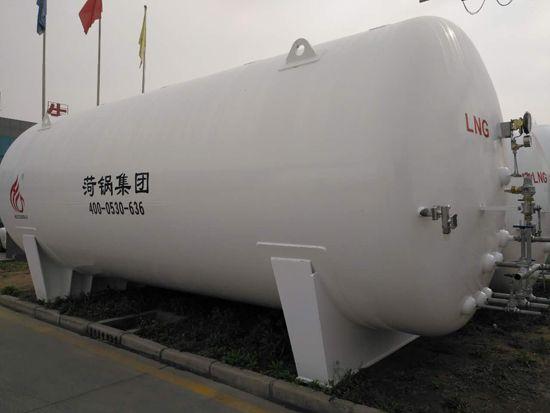

天然气储罐

  天然气储罐的操作压力为0.6-1.44MPa，操作温度为-162℃，（分为立式或卧式）其罐体由内外两层构成，为了减少外部热量向罐内的传入，两层间采用抽真空填充珠光砂保冷材料绝热结构，与大气隔离，避免了大气压力或温度变化的影响以及湿空气进入内、外罐间保冷层，有效保证和提高了保冷材料的使用效果。

  天然气储罐的安全要求高。由于罐内储存的是低温液体，储罐一旦出现意外，冷藏的液体会大量挥发，气化量大约是原来冷藏状态下的３００倍，在大气中形成会自动引爆的气团。因此，ＡＰＩ、ＢＳ等规范都要求储罐采用双层壁结构，运用封拦理念，在层罐体泄漏时，第二层罐体可对泄漏液体与蒸发气实现完全封拦，确保储存安全。

LNG储罐

LNG是液化天然气（Liquefied Natural Gas）的简称。 主要成分是甲烷。LNG无色、无味、无毒且无腐蚀性，其体积约为同量气态天然气体积的1/600，LNG的重量仅为同体积水的45%左右，热值为52MMBtu/t（1MMBtu=2.52×10^8cal）。

型号：

CFL-5/0.8，CFL-10/0.8，CFL-15/0.8，CFL-20/0.8，CFL-30/0.8，CFL-50/0.8，CFL-60/0.8，CFL-100/0.8，CFL-150/0.8...

CFW-5/0.8，CFW-10/0.8，CFW-15/0.8，CFW-20/0.8，CFW-30/0.8，CFW-50/0.8，CFW-60/0.8，CFW-100/0.8，CFW-120/0.8，CFW-150/0.8…

低温储罐严格按照国家标准设计和制造，广泛应用于液氧、液氮、液氩、液态二氧化碳、液态天然气、液态乙烯等深冷液体的贮存及使用，具有各种不同的工作压力和规格。采用独特的高真空绝热技术，具有卓越的绝热性能，持久的真空保持时间，极低的使用成本。模块化的管路系统以及高配置部件提高了设备的使用性能和耐久性，并降低了维护成本，从而大大提升您的竞争优势。

简介：

低温绝热储罐为真空粉末绝热型式，其结构为内容器及外容器组成双层容器，可分为立式和卧式两类。内容器根据盛装介质，选用材料为奥氏体不锈钢，即S30408；外容器材料根据用户地区不同选用Q345R，内、外容器夹层充填绝热材料珠光砂并抽真空。

用途：

储存液氧（LO2）、液氮（LN2）、液氩（LAr）、液化天然气（LNG）、液态二氧化碳（LCO2）

绝热性能：

绝热材料选用热态下的珠光砂充填夹层并抽真空，夹层封结后真空度标准为：

封口真空度表

设计参数：

         设计压力： 0.84Mpa、1.32Mpa、 1.68Mpa

          工作压力： 0.8Mpa、 1.2Mpa、 1.6MPa

          设计温度： -196℃

          工作温度： -196℃

          有效容积： 2.5m3、3.5m3、5m3、10m3、15m3、20m3、30m3、50m3、60m3、100m3

定义：

LNG是液化天然气（Liquefied Natural Gas）的简称。

主要成分是甲烷。LNG无色、无味、无毒且无腐蚀性，其体积约为同量气态天然气体积的1/600，LNG的重量仅为同体积水的45%左右，热值为52MMBtu/t（1MMBtu=2.52×10^8cal）。

形成：

先将气田生产的天然气净化处理，再经超低温（-162℃）常压液化就形成液化天然气。

LNG气液之间常压状态下的临界温度是-162℃”

LNG制造中常用的标准是美国石油学会（API）的620。

含义：

液化天然气储罐是储存液化天然气的专业产品，特种设备，二类压力容器，06Ni9DR材料，经过探伤，水压气压试验，技术监督局现场检验，出具压力容器检验证书，外部除锈喷漆等工艺制造完成。液化气储罐对受压元件材质、外观尺寸和焊缝质量、运行质量、安装质量、内部装置及安全附件有着严格质量鉴定。

对罐体材料的常规理化检验如：力学性能和化学成分。

对其焊接接头、焊缝、罐体封头、各受压元件相互的几何位置等严格地通过X光无损检测和磁粉探伤检查。对产品的密封性、耐压性、及凡是能够影响到产品安全运行的各项技术指标的检测试验。

1、天然气储罐LNG储存系统：LNG储存系统由低温储槽、附属管线及控制仪表组成。

2、按容量分类：

小型天然气储罐，5-50立方米，常用于民用燃气汽化站，LNG汽车加注站等；

中型天然气储罐，50-100立方米，常用于卫星式液化装置，工业燃气汽化站等。

3、 天然气储罐，LNG管路通常采用奥氏体不锈钢管。奥氏体不锈钢管具有优异的低温性能。

4、 立式天然气储罐LNG储罐，隔热型式采用真空粉末隔热技术，储罐内筒及管道材料选用OCr18Ni奥氏体不锈钢，外筒选用优质碳素钢Q345R压力容器用钢板,本公司有50-100立多种规格的液化天然气储罐。

5、天然气储罐的用途：化工燃料，居民生活燃料，汽车燃料，联合发电，热泵、燃料电池等。

6、天然气储罐液化流程： 级联式液化流程、混合制冷剂液化流程、带膨胀机的液化流程。

7、天然气储罐液化装置由天然气预处理流程、液化流程、储存系统、控制系统及消防系统等组成
