二氧化碳储罐

1概述

低温液态二氧化碳储罐结构为内外容器组成的双层容器，为真空粉末绝热型式，可分立式和卧式两类，内容器材料选 16MnDR ，外容器材料可根据用户地区不同选 Q235-B 或 16MnR ，内、外容器夹层充填绝热材料珠光砂并抽真空。 (分为立式和卧式)

2用途

储存：液态二氧化碳（ LCO2 ）

3绝热性能

绝热材料选用热态下的珠光砂充填夹层并抽真空，夹层封结后真空度标准为：

有效容积：小于等于 10m 3 真空度≤ 2Pa ，大于 10m 3 小于等于 50m 3真空度≤ 3Pa ，大于 50m 3 小于等于 100m 3 真空度≤ 5Pa ，以精湛的技术，独特的填充工艺，质量保证承诺，以达到最佳的绝热效果。

4安全技术特性

低温液体二氧化碳储罐采用 “组合、安全系统阀”使用两组安全阀同时工作，在安全阀定期校验时可关闭一侧，另一侧继续工作，确保储罐的安全运行。

5操作系统

储罐内容器上部设置了压力表，差压式液位计和液位对照表，可以随时掌握内容器储存量及压力变化，便于充装及排液时的操作。

6检测系统

储罐下部设置了专用储罐真空检测、真空规管及真空阀可定期或随时用真空计进行检测夹层真空度，确保储罐的安全运行。

7技术参数

设计压力： 2.3Mpa

工作压力： 2.16MPa

设计温度： -40 ℃

工作温度： -20 ℃

有效容器： 5m3 、 10m3 、 15m3 、 20m3 、 30m3 、 50m3

液氧储罐

概述

该系列低温储罐为双层固定真空粉末绝热储罐（贮槽）。内胆材质采用不锈钢（其中二氧化碳储罐为16MnDR），外胆材质为Q235B或者16MnR。表面防腐涂层采用喷砂除锈、吹扫、喷涂等工艺，同时采用了双组分快速固化液体涂料。　

应用范围及特点

主要用于液氧、液氮、液氩以及二氧化碳等气体的低温液态存储。1立方米液体可以代替130支气体钢瓶。它可以取代每天用气瓶往返运输，节约大量的人力物力资源。广泛应用在气体行业、医院、金属冶炼等用气量较大的用户，是实现集中供气的最佳产品。具有使用寿命长、结构紧凑、占地面积少、集中控制、操作方便等特点。

2产品型号

5立方、10立方、15立方、20立方、30立方、50立方、100立方

技术数据

最高工作压力：1.6MPa

二氧化碳储罐最高工作压力：

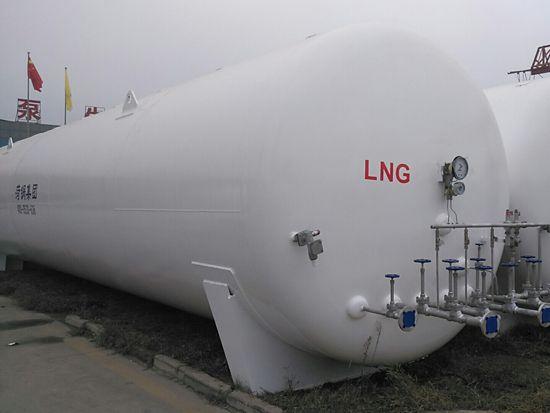

LNG储罐是LNG加气站的重要储存容器，是加气站必不可少的组成部分，作为LNG行业的从业者，你真的了解它吗，下面来详细认识一下它：

1、放置形式

LNG储罐一般有立式罐、卧式罐。立式罐具有占地面积小，使用方便，由于存在重力差，减少潜液泵使用功率，节约了电能，但是立式储罐一般超过10米，会给周围居民造成恐惧，因此在城区不宜设置立式罐；卧式罐是目前使用最普遍的形式，缺点是占地面积大，储罐与周围站内及站外建构筑物及设施都有安全距离要求，按照GB50156，相应增加了设计难度。

2、绝热形式

LNG储罐常见绝热形式有高真空多层缠绕绝热、珠光砂粉末绝热。后者由于造价较低，在实际应用中更为常见。

3、材料

内容器选用优质奥氏体不锈钢0Cr18Ni9 板材或进口304 板材制成；外容器选用优质碳素钢Q345R钢板制成

4、安全保护系统

安全保护系统由储罐附件构成包括：压力表、液位仪、根部一用一备全齐封闭式安全阀、溢流口、爆破片、

5、充装形式

LNG储罐由顶部进液、底部进液两种方式，顶部进液可以利用冷液将储罐内BOG气体液化掉，两种方式都可以采用，这个在卸液过程中需要根据现场情况选择，较复杂，一两句说不清，有疑问的朋友可以私下交流。

6、液位换算

LNG液位换算质量容积及质量需要按照储罐厂家提供的数据，结合液厂的气质报告数据综合确定。

7、技术要求

一般技术协议要求LNG储罐设计压力0.8mpa,设计温度-196℃，日蒸发率小于等于0.20%。储罐实际工作压力一般是小于0.8mpa的，工作温度一般由液的质量决定，在-100°左右。

看似简单的一个白色大罐子，其实水很深，怎么选择适合的储罐，减少投资又能够达到使用要求，怎么合理使用储罐，减少加气站损耗，减少维修保养费用，欢迎私聊
