产品描述

品牌    菏锅集团    型号    CFW-60/0.8

材质    不锈钢    直径    2916mm

适用范围    零下162℃    容积    60000L

壁厚    8mm    外形尺寸    φ2916*14929mm

产地    山东菏泽

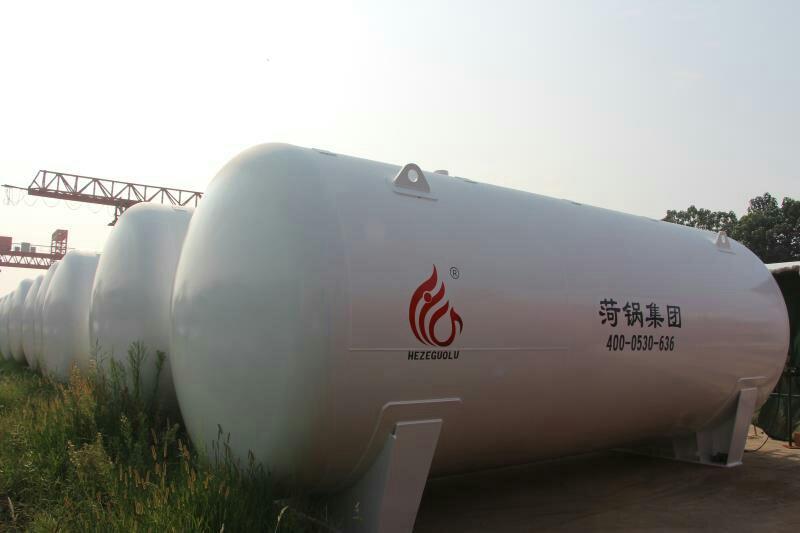

菏泽 LNG储罐 低温氧氮氩二氧化碳储罐60立方lng储罐

  低温lng储罐是采用高真空绝热的不锈钢压力容器，是为储存、运输和使用液体天然气而设计的。容器按GB18442标准制造，用于可靠经济的运输和储存低温液体，以及在广泛的应用范围内就地储存和供应低温液态气体。

伴随低温液体贮运的发展，低温容器的绝热技术日趋完善。要保持低温液体的贮运以及低温制冷的温度等，都必须对低温环境采取绝热措施，只有在绝热条件下才能够保持低温。通过绝热，可以减少气化损失，或为长时间及远距离运送低温液体创造条件

低温绝热方法可以分为普通绝热和真空绝热两大类：

(1)普通绝热是一种使用较早的传统的绝热方法，它是在设备、容器、管道的外侧敷设固体多孔性绝热材料，在绝热材料的空隙中充满着大气压力下的空气或其他气体；

(2)真空绝热有三种基本类型：高真空绝热，真空粉末绝热及真空多层绝热。

LNG储罐的增、减压原理

增压：

随着LNG使用，罐内液位不断下降，气相空间增大使罐内压力不断降低，LNG流出速度逐渐变慢直至停止。因此，正常运营操作中须不断向储罐补充气体，将罐内压力维持在一定范围内。这个过程叫做增压。它的原理如图中所示：储罐的增压是由自力式增压调压器和小型空温式气化器组成的自动增压系统来完成的。当罐内压力低于自动增压器的设定值时，调压器打开，罐内液体靠液位差缓缓流入增压气化器，液体气化产生的气体流经调压器和气相管补充到储罐内。气体的不断补充使得罐内压力回升，当压力回升到调压器设定值以上时，调压器关闭。这时，增压气化器内的压力会阻止液体的继续流入，增压过程结束。

减压：（超压保护）

LNG在储存过程中会由于储罐的环境漏热而缓慢蒸发,导致储罐的压力逐步升高,最终危及储罐安全。因此，必须采用释放罐内气体的方法控制压力上限。方法是在储罐的气相管道上设置调压器，当储罐内压力升高到设定值时，减压阀便缓慢打开，将罐内气体放出，当压力降回到设定值以下时，自动调压器自动关闭。需要指出的是，这里所说的调压器并不是我们常用的气体调压器。一般调压器靠出口端压力控制阀的动作，而这种调压器靠进口端压力控制阀的动作，像我们常用的放散阀，另外它要耐受低温。释放出的气体一般不放入大气，后续的工艺会将其回收利用。这部分气体简称BOG。

菏泽 LNG储罐 低温氧氮氩二氧化碳储罐60立方lng储罐

产品描述

品牌    菏锅集团    型号    CFW-30/0.8

材质    不锈钢    直径    2916mm

适用范围    零下162℃    容积    30000L

换热面积    见图纸㎡    环境温度    见图纸℃

壁厚    8/10mm    外形尺寸    2916*8289mm

产地    山东菏泽

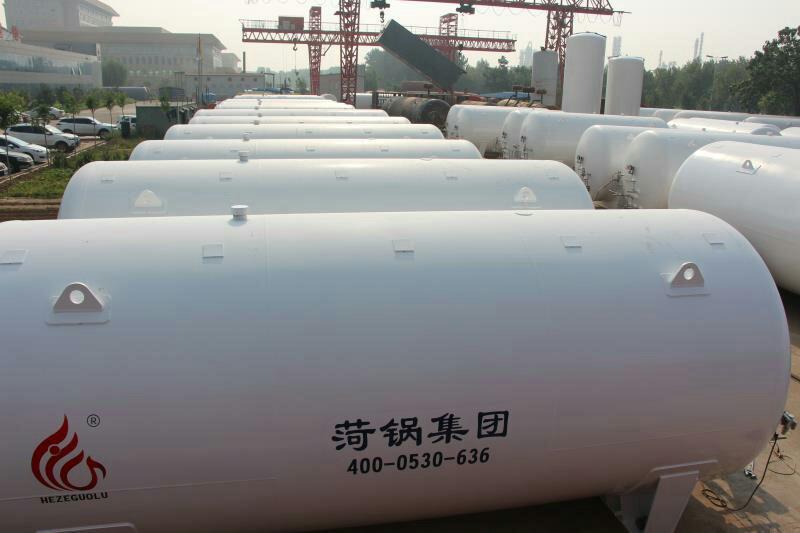

卧式LNG储罐  30立方LNG储罐 60立方LNG储罐 100立方天然气储罐

低温LNG储罐为双层结构，内胆储存低温天然气液体，承受介质的压力和低温，内胆的材料采用SS30408；外壳为内胆的保护层，与内胆之间保持一定间距，形成绝热空间，承受内胆和介质的重力荷载以及绝热层的真空负压。外壳不接触低温，采用容器钢制作。绝热层大多填充珠光砂，抽高真空。低温LNG储罐蒸发率一般低于0.2%。

1 低温LNG储罐结构设计

1.1 加液系统

加液分为上进液和下进液，有快速接头CN-1和一个四通接头分别连上进液阀V3和下进液阀V2，有管子和过渡接头连到内筒体。

管子选用φ28×2和φ45×3.5的。

1.2 排液系统

阀门V6可以直接排液，由筒体的下部接入；管子选用φ45×3.5的。V6选用32gDA25C，规格为DN40PN4.0。

1.3 真空度测量系统

VR真空硅管，用来测量贮罐夹层的真空度，与夹层的抽空管相连。当真空层的真空度大于3Pa时应重新对夹层进行抽空，以保证夹层的真空度，提高绝热效果。

1.4 夹层抽真空系统

VV抽空阀，选用CF-40其中DN为40，作用为抽空，当真空度达到要求时，关闭VV，使夹层真空度得以保持

1.5 液位测量系统

由两条管路分别从筒体的上下两个部位引出，顶部为气相，下部为液相，由液位计阀连在一起。L1液位计阀PS×Z-1，气相连着压力表阀和压力表，液位计量程为0～6m水柱。

1.6 测满口

由设定的液面来安装管路，当液面达到设定值时，由管子向下流向测满阀MV，当充液时，此阀门打开，直到有液体流出时表示罐已充满，关闭此阀，选用32gDA10C的阀门，规格：DN20PN4.0。

1.7 自增压系统

由增压阀V1连到增压器PBC-1，它选用CFB03-00，将罐内流下的部分液体气化后，通入内罐，使罐内的压力升高，液体在压力作用下排出。

1.8 气体放空系统

当容器顶部压力升高时，由管路排出气体，经过放空阀E1，然后到一个单向阀CV，因为气体只能往外走，防止气体回流。因此，只能用单向阀，然后连接阻火器，因为气体放出和空气接触，有可能出现火花。阻火器就是为了防止火花随气体进入内罐而产生明火，引起爆炸。
