产品描述

品牌    菏锅集团    型号    CFW-60/0.8

材质    不锈钢    直径    2916mm

适用范围    零下162℃    容积    60000L

壁厚    8mm    外形尺寸    φ2916*14929mm

产地    山东菏泽

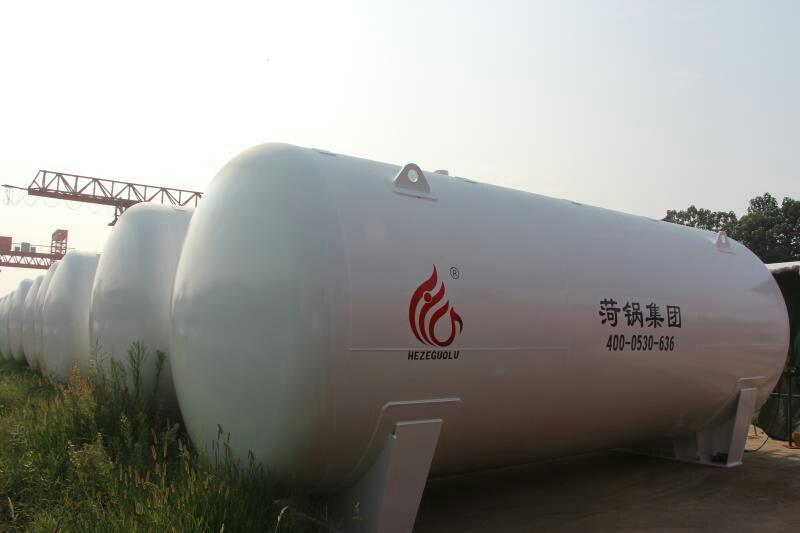

菏泽 LNG储罐 低温氧氮氩二氧化碳储罐60立方lng储罐

  低温lng储罐是采用高真空绝热的不锈钢压力容器，是为储存、运输和使用液体天然气而设计的。容器按GB18442标准制造，用于可靠经济的运输和储存低温液体，以及在广泛的应用范围内就地储存和供应低温液态气体。

伴随低温液体贮运的发展，低温容器的绝热技术日趋完善。要保持低温液体的贮运以及低温制冷的温度等，都必须对低温环境采取绝热措施，只有在绝热条件下才能够保持低温。通过绝热，可以减少气化损失，或为长时间及远距离运送低温液体创造条件

低温绝热方法可以分为普通绝热和真空绝热两大类：

(1)普通绝热是一种使用较早的传统的绝热方法，它是在设备、容器、管道的外侧敷设固体多孔性绝热材料，在绝热材料的空隙中充满着大气压力下的空气或其他气体；

(2)真空绝热有三种基本类型：高真空绝热，真空粉末绝热及真空多层绝热。

LNG储罐的增、减压原理

增压：

随着LNG使用，罐内液位不断下降，气相空间增大使罐内压力不断降低，LNG流出速度逐渐变慢直至停止。因此，正常运营操作中须不断向储罐补充气体，将罐内压力维持在一定范围内。这个过程叫做增压。它的原理如图中所示：储罐的增压是由自力式增压调压器和小型空温式气化器组成的自动增压系统来完成的。当罐内压力低于自动增压器的设定值时，调压器打开，罐内液体靠液位差缓缓流入增压气化器，液体气化产生的气体流经调压器和气相管补充到储罐内。气体的不断补充使得罐内压力回升，当压力回升到调压器设定值以上时，调压器关闭。这时，增压气化器内的压力会阻止液体的继续流入，增压过程结束。

减压：（超压保护）

LNG在储存过程中会由于储罐的环境漏热而缓慢蒸发,导致储罐的压力逐步升高,最终危及储罐安全。因此，必须采用释放罐内气体的方法控制压力上限。方法是在储罐的气相管道上设置调压器，当储罐内压力升高到设定值时，减压阀便缓慢打开，将罐内气体放出，当压力降回到设定值以下时，自动调压器自动关闭。需要指出的是，这里所说的调压器并不是我们常用的气体调压器。一般调压器靠出口端压力控制阀的动作，而这种调压器靠进口端压力控制阀的动作，像我们常用的放散阀，另外它要耐受低温。释放出的气体一般不放入大气，后续的工艺会将其回收利用。这部分气体简称BOG。

菏泽 LNG储罐 低温氧氮氩二氧化碳储罐60立方lng储罐

菏锅集团60立方LNG储罐价格

60立方LNG储罐液化天然气储罐为低温绝热储罐为真空粉末绝热型式，其结构为内容器及外容器组成双层容器，选用材料为奥氏体不锈钢，外容器材料根据用户地区不同选用为Q235-B或16MnR，内、外容器夹层充填绝热材料珠光砂并抽真空。绝热材料选用热态下的珠光砂充填夹层并抽真空。

60立方LNG储罐液化天然气储罐应用范围

产品适用于钢铁、冶金、结构、化学工业、制药、食品、玻璃、民用、医疗事业、等行业，并降低用气成本。是目前各行业首选的液态气体储存容器。

液化天然气储罐产品特点

1.液化天然气储罐型号：立式和卧式

2.储罐有效容积：2m3-100m3（常用容积有2m3、3m3、5m3、10m3、15m3、20m3、30m3、50m3、100m3）并可根据用户要求规格设计制

3.工作压力：≥0.2MPa（常用压力有0.8MPa、1.6MPa）;

4.存储介质：液氧（LOX）、液氮(LIN)、液氩(LAr)、液体二氧化碳（LCO2）、液化天然气（LNG）等;

5.设计压力压力：设计压力0.84Mpa　1.68Mpa,　 工作压力：0.8MPa　 1.6Mpa;

6.抗冲击性能大，震性能强.

60立方LNG储罐液化天然气储罐的发展

随着气体工业及天然气工业的发展，以液化天然气储罐应用越来越广泛。除大型LNG装置及LNG接收站配套大型及特大型卧式低温储罐外，空分装置、中小型LNG装置、LNG储配站及LNG气化站一般配置中小型卧式低温储罐，罐容多在lO000m以下。卧式低温储罐作为这类装置的核心设备，型式的选择关系肴整个装置的造价及运行成本，选择何种型式卧式低温储罐以满足装 要求变得尤为重要。

液化天然气储罐适用容积及适用场合

1.60立方LNG储罐真空粉末绝热储罐5~200立方，适用于民用燃气气化站、工业燃气气化站、LNG加气站、小型撬装液化装置、冷剂储存等。

2.子母型卧式低温储罐300~5000立方，适用于小型液化装置、空分装置、民用燃气气化站、工业燃气气化站、LNG气化站等。

3.球行卧式低温储罐 100~10000立方，适用于中小型液化装置、调峰型液化装置、空分装置、LNG储配站、LNG气化站等

4.立式平底圆筒型储罐 200~200000立方，适用于各种液化装置、LNG储配站、LNG气化站、空分装置、液态烃储存、沿海LNG接收站等。

真空粉末绝热储罐由内简体和外简体组成，夹层采用真空粉未绝热技术，受运输条件限制，目前最大罐容200m3，多用与储存液量较小的场合。

储液量大于200m3时，60立方LNG储罐可采用多台真空粉末绝热储罐并联成集群罐。当储液量超过1500m3时，宜采用子母型卧式低温储罐(简称子母罐)，与集群罐相比具有场站设备少、投资省、操作维护方便、安全可靠的优点。子母罐由多个(3个以上)子罐并列组成内罐，组装一个大型外罐(母罐)中。子母罐也受运输吊装条件限制，单台最大容积250m3，总容积最大为5000m3。储液量超过200m3时，也可选择球形卧式低温储罐和立式平底圆筒型卧式低温储罐。当储液量超过lO000m3时，多选用立式平底圆筒型卧式低温储罐。在实际选型过程中，储液量小于等于200m3时，60立方LNG储罐选用制造、安装技术成熟的真空粉末绝热储罐。
