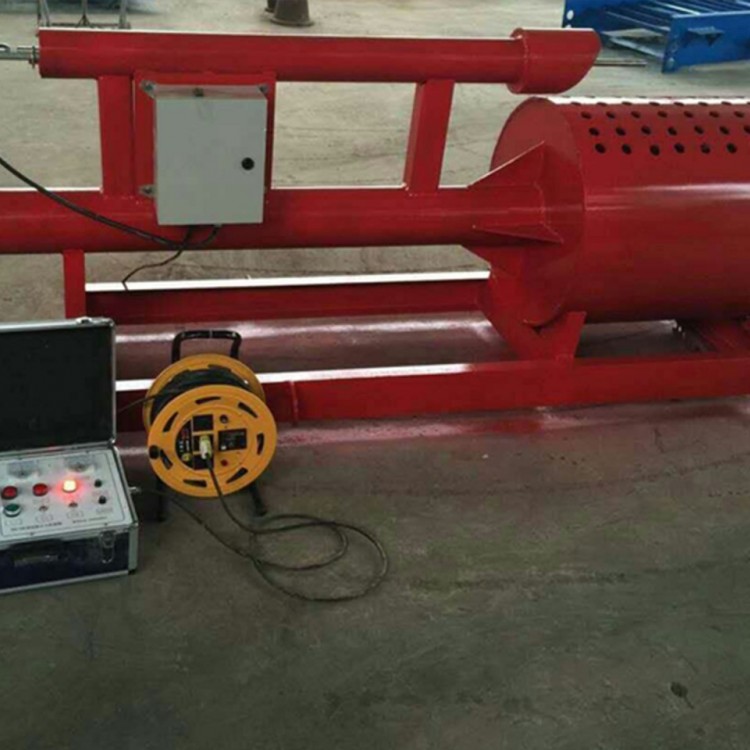

该石油钻井作业远程遥控点火装置主要由燃烧器（火炬头）、ZY-150 型远程遥控点火装置，线盘、点火器箱、柴油枪，连接线油管等几部分组成。该产品采用高性能的点火电路，性能稳定，工作可靠。主要用于石油钻井作业中放喷可燃有害气体或废气的燃烧，以消除其对环境和安全的危害，是一种安全的环保设备。

ZY-150 型钻井作业远程遥控点火装置采用便携式仪表机箱，遥控点火、手动点火于一体。控制箱内置 12VDC 蓄电池，通过外接 220VAC 电源可对蓄电池充电。点火器还设置了遥控点火装置，可在 0 到 500 米范围内实现遥控点火（必须是空旷地带）。因此本产品特别适合于石油、钻采放空火炬的点火。对于压力高、放空量大的火炬，通过先点燃柴油烧嘴，再引燃主火炬以保障点火的可靠性。

二、 主要技术参数：

1、工作电源：220VAC 50Hz

2、环境温度：-40～80℃

3、充电时间：≥8h

4、蓄电池：12VDC   9Ah.

5、燃烧器通径如下；

6、手动点火：由控制器上所设手动按键操作，点火持续时间由手动控制。

7、外形尺寸：控制箱：长 420mm× 宽 300mm× 高 180mm；便携仪表机箱

8、高压电缆：（长度可根据用户要求订做）

9、点火电极：（长度和外形尺寸可根据用户要求订做）前端耐温 1300℃

10、柴油雾化器枪，一边进柴油，一边进压缩空气（井场自配），并配置柴油罐一个（柴油罐附带压力表（或者压力变送器）、安全阀、出油口、进油口、压缩空气进口等）、三通一个。

箱体说明：

面板共有三个指示灯，一个按钮，两个开关，两个保险。

1、点火指示灯：点火时指示灯亮 。

2、充电指示灯：智能充电器进行充电时亮。

3、工作指示灯：打开电源开关时

4、点火按钮一个。

5、充电开关和电源开关各一个。

6、电池保险一个，电源保险一个。

另外箱体配备充电电源线缆，遥控器，右侧留有充电插头，高压输出插头直接连接线缆的电源接头。

四、使用方法：

使用前请先按照示意图连接好电气部分和管道部分。检查点火器、高压线缆和点火电极螺纹是否松动，然后打开电源开关至 “ON” 位置，再按下 “点火” 按钮或遥控按钮即可实现点火。

220V 电源充电口与外部 220V 交流电源直接连接。然后打开 “充电” 开关至 “ON” 位置，220V 交流电通过充电器对电池进行充电，充满自停。

用完后把遥控器放在机箱面板上，并盖上机箱盖，以免丢失遥控器。

按照示意图。检查连接线好的柴油枪和柴油罐以及压缩空气的管线。并且给柴油罐加满柴油。

当柴油罐上的压力表，当压力到 2 公斤时。手按点火按钮。点火杆点火，同时手打开柴油管路上的阀门，柴油雾化喷射出来，遇到火苗，柴油燃烧。

柴油燃烧后，手松开点火按钮，点火杆停止点火，柴油需要燃烧多长时间根据现场需要而定。

不需要柴油燃烧，手动关掉柴油管路上的阀门，柴油停止燃烧。

燃烧管线一般我们不配置，主要用钻井上的 133 钻井套管，如需配置，要在合同中说明，配置多少米。

五、注意事项：

轻拿轻放本设备，以免损坏。

半个月给电池充电一次，充电时间不小于 8 小时。

电池电量不足时请及时给电池充电。

注意柴油枪的保养与维护。

高压输出座不能连接本设备以外别的用电设备。

内有高压，非专业人士请勿操作。
