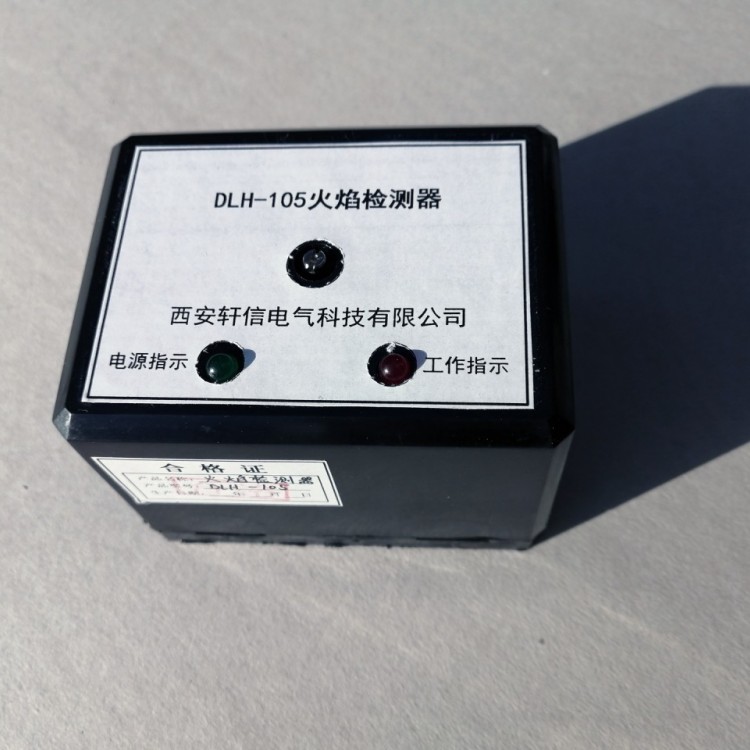

DLH－105火焰检测器主要用于燃气工业燃烧器的火焰检测。检测性能可靠，可以排除积炭、布线分布电容的影响，只对火焰敏感，对高温辐射和对流无反应，具有强抗干扰性能。

一、主要技术指标

1.电源电压220V　±10%　

2.火焰检测　电离电极

3.检测响应时间≤0.1秒

4.电极使用温度；-60℃- 1400℃      长期1300℃

5.检测电极与检测器连接距离　≤100米

6.火焰检测器外形尺寸：85*65*65mm

二、检测电极pyromax高温合金

1.直径Φ8　伸入火区Φ3.5

2.安装检测电极必须能接触到火焰，并且一定要对大地连接，检测孔M14*1.25，电极长期工作温度1300℃，不需冷却。

3.外形尺寸及长度根据客户可要求加工

1.接电源的火线L

2.接电源的零线N

3.接探针

4.连接燃烧机或烧嘴（接地）

5.接第1组开关接点的常闭

6.接第1组开关接点的公共端

7.接第1组开关接点的常开

8.接第2组开关接点的常开

9.接第2组开关接点的公共端

10.接第2组开关接点的常闭

四、安装

1.电极安装

该检测器检测火焰采用接触式检测方式，安装检测电极时，必须使中心电极在检测时能接触到火焰，检测电极的中心电极必须对地绝缘，不要接触燃烧器内的金属材料或耐火材料。检测电极外壳必须与大地连接。

检测电极的中心电极材料选用特殊镍合金材料，它抗高温氧化，安装检测电极时，不需要通风冷却，检测电极可以在1300℃的高温下长期使用，使用温度不大于1400℃，请用户选择合适的位置安装。

2.电源

如用户使用的交流电源为不接地电源，如用隔离变压器供电，请将电源的一根线接地。
