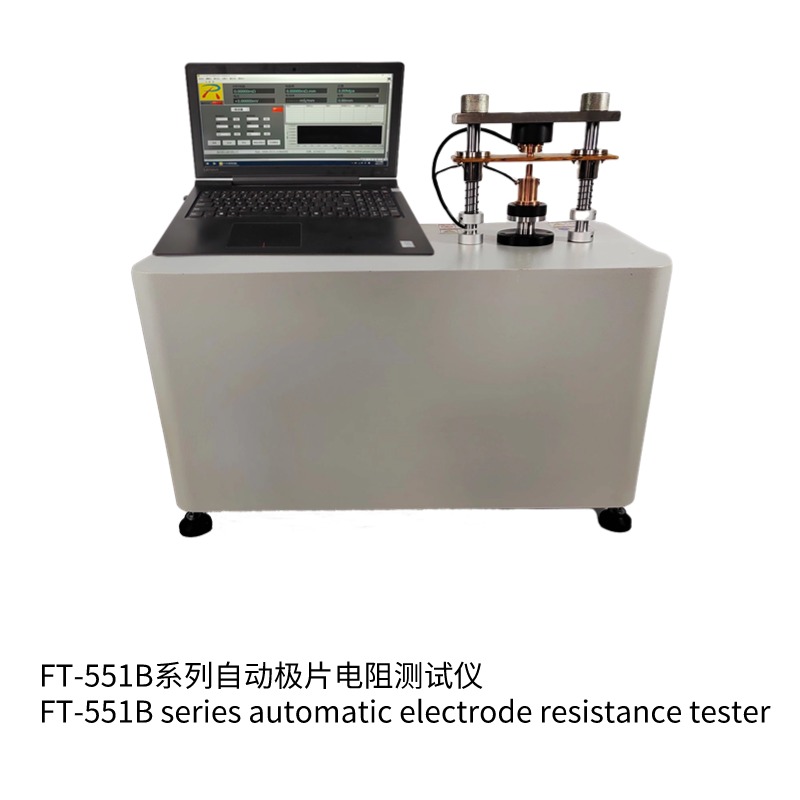

FT-551系列自动锂电池极片电阻测试仪
功能介绍Function Introduction
采用平面探头，对被测样品施加的压力来分析极片整体电阻
自动加压；压力可设定； PC软件界面操作
多种测量模式下实现压强与电阻,电阻率，电导率关系图谱
自动正/负电流输出，自动正/负电压测量
提供数据和报表生成管理.自动实时样品厚度数据
采用两探针法直接测量极片整体电阻率
包括探针本身电阻、探针与涂层的接触电阻、涂层电阻、涂层与集流体接触电阻、集流体本身电阻
原理说明Principle explanation
FT-551系列自动锂电池极片电阻测试仪
1.采用两探针法直接测量极片整体电阻率，包括探针本身电阻、探针与涂层的接触电阻、涂层电阻、涂层与集流体接触电阻、集流体本身电阻；解决四探针法测试数据无法描述整体电池极片值；
2.测试过程与实际电池应用时基本相同，一个总的测试值包含了各个部分的电子传导特性，快速研究工艺对极片电阻率的影响。
3.对于电阻较高的LFP极片，加载电流较小时就能得到稳定结果，而对于低电阻的石墨电极，加载电流相对较高才能得到稳定结果，对LFP、NMC、石墨电极，加载电流10mA以上就能得到比较稳定的测量结果。加载压力升高，石墨电极电阻率降低.
4. 极片电导率影响因素包括导电剂含量及分布状态，干粉搅拌强度，压实密度，集流体与涂层的结合状态等
应用说明Application Description
涂炭基材评估；生产工艺质量管控；配比分析等提供数据支持。

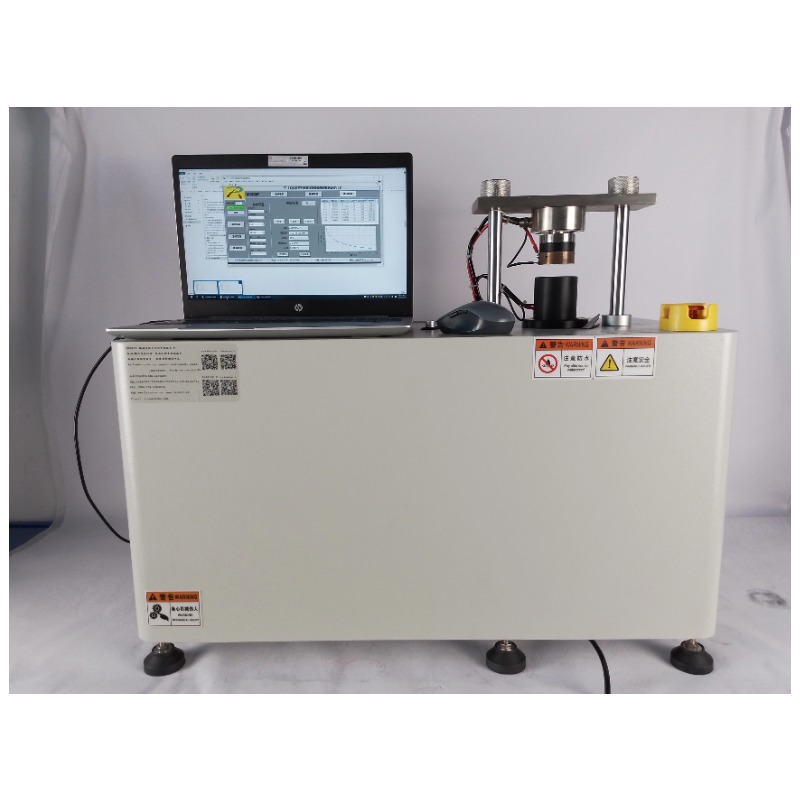

FT-551系列自动锂电池极片电阻测试仪
参数资料technical data
规格型号 | FT-551A | FT-551B |
1.电阻 | 10^-7～2×10^7Ω | 10^-8～2×10^4Ω |
2.电阻率 | 10^-7～2×10^7Ω-cm | 10^-8～2×10^4Ω-cm |
3.电导率 | 5×10^-7～10^7s/cm | 5 ×10^-4～10^8s/cm |
4.测试电流 | 1μA，10μA，100µA，1mA，10mA，1000mA | 0-10A， 100uA |
5.电阻精度 | ≤0.3%标准电阻;分辨率0. 1μΩ | ≤0.3%标准电阻;分辨率0.01μΩ |
6.PC软件操作 | PC软件界面：电阻值、电阻率、电导率值、温度、压强值、单位自动换算、横截面、高度、曲线图谱、压实密度、生成报表等. | |
7.压力范围选购 | 0-200kg；300kg；500kg；1000kg根据需求选购. | |
8.平面探头电极 | 铜材质，直径：10mm； 其他规格可定制 | |
9.测试行程 | 0-20mm,位移精度0.01mm | |
10.样品厚度 | 0-10mm；精度：0.001mm | |
11.加压方式 | 自动(设定值后自动运行) | |
12.防护功能 | 具有限位量程和压力保护;误操作和急停防护;异常警报 | |
13.保养和维护 | 具有规范操作提示标识;维护保养提醒 | |
14.电源 | 输入: AC 220V±10%.50Hz 功 耗：<100W | |
