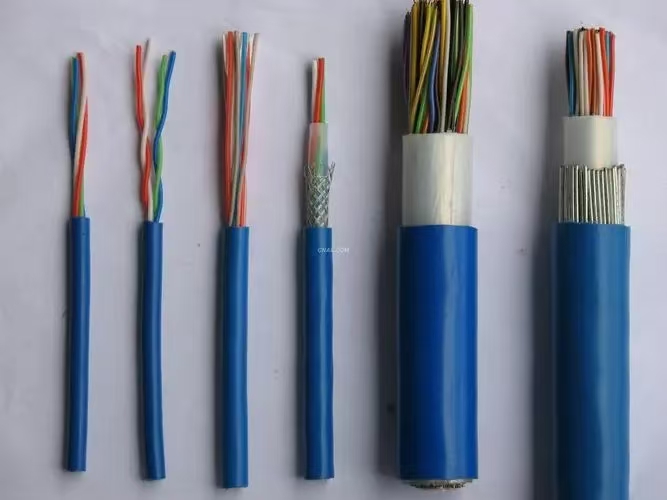

型号：MHYAV、MHYA32、MHYV、MHYVR、MHYVRP、MHYVP、MHY32、MHJYV

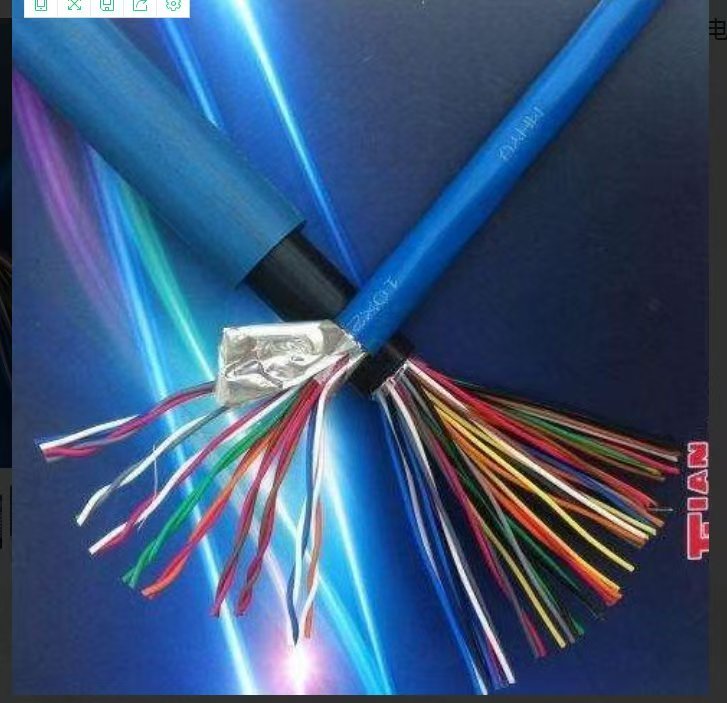

 矿用阻燃网线4*2*0.5产品结构：

导体：单根实心裸铜导体（0.5mm）

绝缘：实心聚乙烯，颜色：蓝*白/蓝，橙*白/橙，绿*白/绿，棕*白/棕

对绞 : 两根绝缘芯线两两绞合,每一对采用不同的对绞节距确保优异的近端串扰（NEXT ）特性

成缆 : 4 对绞合, 确保优异的近端串扰（NEXT ）特性.

屏蔽 :铝箔 + 铜线编织，编织密度≧ 60%

外护套：阻燃蓝色聚氯乙烯PVC

煤矿用阻燃网线安装时要严格按照工艺施工密封处理好。中间接头必须采用金属铜外壳外加PE或PVC绝缘防腐层的密封结构，在现场施工中保证铅封的密实，这样有效的保证了接头的密封防水性能。

矿用网线还可根据用户要求定做（如：钢带铠装，钢丝铠装）

双绞线是由四对外覆绝缘材料的互相绞叠的铜质导线组成，并包裹在一个绝缘外皮内。它可以减少杂波造成的干扰，并抑制电缆内信号的衰减。如果使用双绞线，我们可以方便地在网络中添加或去掉一台计算机而不必中断网络的工作，网络的维护也比较简单，如果某处网线出现故障，只会影响到该条双绞线连接的计算机或设备，并不会造成网络的瘫痪。但是使用双绞线就必须在网络中添加集线器或交换机

命名代号

煤矿用阻燃通信电缆........................MH

铜质线芯...........................................省略

聚乙烯绝缘.......................................Y

铝一聚乙烯粘结护套...........................A

聚乙烯内护套.....................................省略

编织铠装..............................................B

聚氯乙烯护套.....................................V

细圆钢丝铠装、聚氯乙烯外被层...........32

产品表示方法

产品用型号、规格表示。如：

a）具有30个对绞线芯的煤矿用聚乙烯绝缘铝一聚乙烯粘结护层钢丝铠装聚氯乙烯护套通信电缆，

表示为：MHYA3230 2

b）具有1个星绞线芯的煤矿用聚乙烯绝缘聚氯乙烯护套通信电缆，表示为：MHYV1 4

主要技术性能及指标

20℃时导体直流电阻 Ω/km 7/0.28 ≤45 7/0.28(3钢4铜)≤73 1/0.8≤36.7

固有衰减（800～1000HZ） dB/km ≤1.1 ≤1.3 ≤0.95

20℃时电缆绝缘线芯绝缘电阻 MΩ.km ≥3000

线对工作电容（800～1000HZ） uF/km ≤0.06

近端串音衰减（800～1000HZ） dB/500m ≥70

电感（800～1000HZ） uH/km ≤800

耐交流工频电近端串音衰减压 1.5KV/1min通过

直流电阻差 ≤环阻的2%

8、电缆的使用特性

电缆导体的长期允许工作温度-40～+50℃；

月平均相对湿度为≤95%（+25℃时）

电缆允许附设与安装的温度应不大于-10℃

电缆弯曲半径：MHYV、MHJYV型电缆为电缆外径的10倍，其它型号的电缆为外径的15倍。
