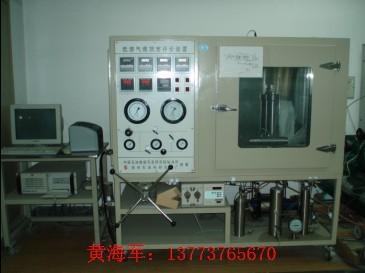

油水相对渗透率测定仪

一、概述：     高压相对渗透率测定仪是借助于现代科学技术最新成果，如计算机技术、先进传感器技术、新材料技术、自动控制技术等，在高温高压条件下，对岩心进行非稳态油水相对渗透率测试流动试验。非稳态法测定油水相对渗透率，是以一维两相水驱油基本理论为基础，在水驱油过程中，水、油饱和度在多孔介质中的分布是距离和时间的函数。按照模拟条件的要求，在油藏岩样上进行恒压差或恒速度的水驱油试验，在岩样出口端记录每种流体的产量和岩样两端的压差随时间的变化，用“J.B.N”整理试验数据，得到相对渗透率，从而绘制出油水相对渗透率曲线。实验过程由计算机自动完成数据采集，实验结束后可直接进行数据处理和绘制图表。 二、装置主要技术参数：     最高压力：70MPa； 压力精度：0.25％FS；     工作温度：室温；     泵速范围：0.0001～15ml/min；分辨率0.01ml     岩心规格：ф25 和ф38、 L25～75mm可调；     润湿材质：耐盐水腐蚀（316L）；     工作流体：盐水、原油、模拟流体；     计算机控制：数据采集等均计算机控制；     电源：三相380v、50Hz
