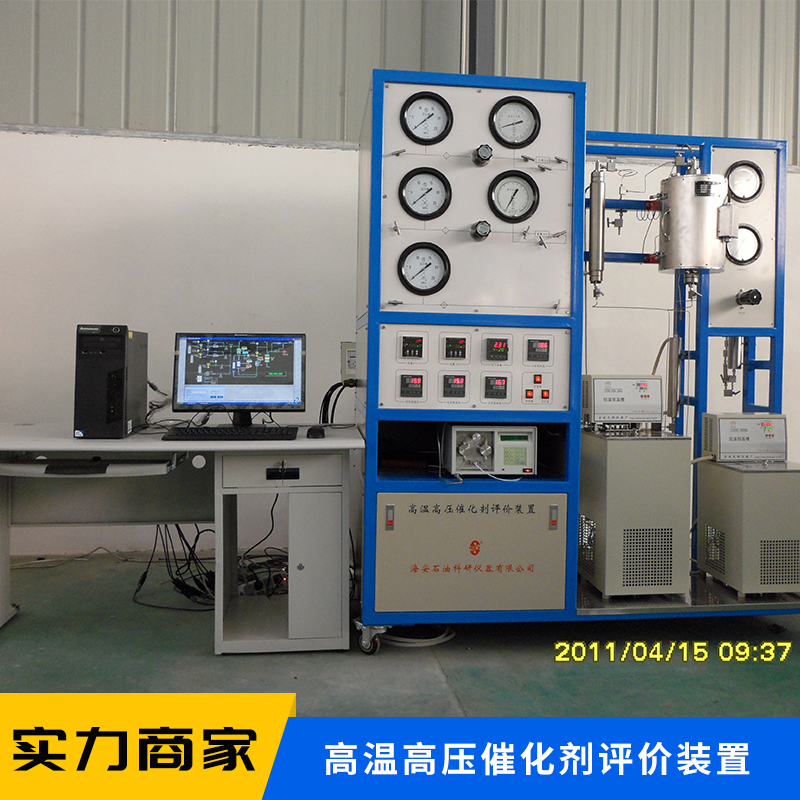

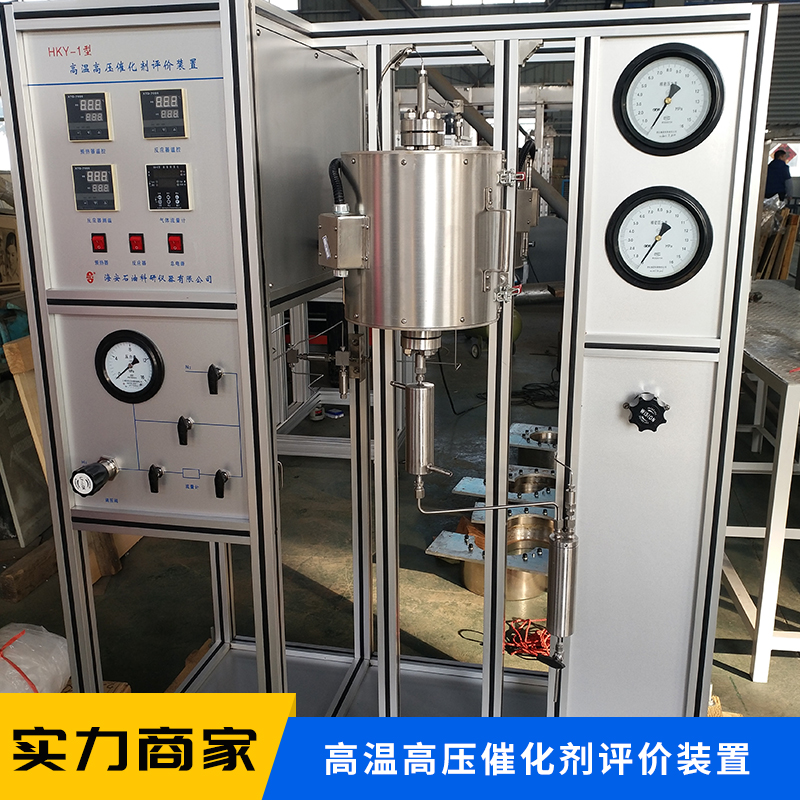

供应高温高压催化剂评价装置 固定床催化剂评价装置 欢迎致电订购

装置流程操作说明及部件描述
    装置流程油六大系统组成：气体进料系统、液体进料系统、反应系统、冷凝分离系统、液位控制及回收系统、尾气自动排放和计量系统。
1、气体进料系统
两路气体分别为氢气（H2）和氮气（N2）,其进料方式如下所述：
由两通球阀（HV-11）进入系统的氢气（H2），经过滤器（F-11）过滤，过滤后的气体经减压阀（PCV-11）减至目标压力，经过质量流量控制器（FT/FV-11）控制和计量，并经过单向阀（CK-11）后进入反应系统。两通球阀（HV-14）和针阀（HV-15）为质量流量控制器（FT/FV-11）旁路阀。减压阀（PCV-11）进口压力0-6000psi，出口压力0-1500psi可调，减压阀进出口有压力表（PI-11）、压力表（PI-12）测量压力。质量流量控制器（FT/FV-11）：控制范围0-500ml/min，控制精度：±1％
由两通球阀（HV-21）进入系统的氮气（N2），经过滤器（F-21）过滤，过滤后的气体经减压阀（PCV-21）减至目标压力，经过质量流量控制器（FT/FV-21）控制和计量，并经过单向阀（CK-21）后进入反应系统。两通球阀（HV-24）和针阀（HV-25）为质量流量控制器（FT/FV-21）旁路阀。减压阀（PCV-21）进口压力0-6000psi，出口压力0-1500psi可调，减压阀进出口有压力表（PI-21）、压力表（PI-22）测量压力。质量流量控制器（FT/FV-21）：控制范围0-500ml/min，控制精度：±1％
氮气还可通过两通球阀（HV-26），经减压阀（PCV-22）减压，由两通球阀（HV-27），三通球阀（HV-31），输送到产品罐（V-52）、原料罐（V-31）使用。减压阀（PCV-22）进口压力0-3500psi，出口压力0-250psi可调，减压阀进出口有压力表（PI-23）、压力表（PI-24）测量压力。
2、液体进料系统
经电子天平（WT-31）称重后的液体原料由原料罐（V-31）经三通球阀（HV-32）和液体过滤器（F-31）过滤后，通过精密泵（p-31）安一定流量经过三通球阀（HV-33）和单向阀（CK-31）注入反应系统。电子天平（WT-31）量程30Kg，精度1g。原料罐（V-31）容积3L，耐压2.5Mpa。
精密计量泵设有压力上限保护，并设有安全阀（PSV-31）双重压力保护，以防泵出口压力异常超压后损坏精密计量泵。精密计量泵流量控制范围0.001-12ml/min，压力6000psi。
3、反应系统
经过计量后的气相和液相原理进入反应器（R-101）进行催化反应。反应温度由反应炉（FRN-101）进行加热，以保证反应温度。
反应器（R-101）进口安装压力变送器（PI-101）用于测量反应器进口压力，并装有安全阀（PSV101）以防反应器压力超过正常值。装置配有3种规格反应器，用于不同量催化剂充填。内径分别为9mm、12mm、16mm，有效长度1000mm，分别用于30ml、50ml、100ml量的催化剂充填。反应器工作温度：室温-500℃，工作压力：10MPa。压力变送器量程16Mpa测量精度0.01Mpa。
反应炉（FRN-101）为开式加热炉，分5段控温，分别为（TIC101）、（TIC102）、（TIC103）、（TIC104）、（TIC105），温控范围室温-500℃。反应器内有测温探头（TI106）。温控仪为程序升温，带上限报警功能，固态继电器输出。热电偶为K型。
反应器出口设计有采样口，通过阀（HV-101）、阀（102）采样，保证反应过程中实时采样分析。
4、冷凝分离系统
经过反应器反应后的产物，经冷凝器（HE-41）冷却，进入气液分离器（V-51）进行气液分离。气液分离器（V-51）分离后的产物分为气相和液相两部分。
根据反应的需要，可以调节冷凝器（HE-41）的进水量，以控制冷凝产物的最终温度。
5、液位控制及回收系统
气液分离器（V-51）中的液位通过液位计（LT-51）测量，并经过液位调节阀（LV-51）进行液位调节。经过滤器（F-51）、液位调节阀（LV-51）流出的液相进入产品罐（V-52）中，，并由电子天平（WT-51）进行称量。两通球阀（HV-55）和针阀（HV-56）为液位调节阀（LV-51）的旁路阀。
电子天平（WT-51）量程30Kg，精度1g。
6、尾气自动排放和计量系统
经过气液分离器（V-51）分离后的不凝气体，经过气体过滤器（F-61）的过滤，再经数字压力调节阀（PCV-61）调节，保证系统压力稳定，流出的气体经湿式气体流量计（WTM-61）计量后放空处理。采样阀（HV-65）可实时采样。两通球阀（HV-63）和针阀（HV-64）为数字压力调节阀（PCV-61）的旁路阀。
数字压力调节阀（PCV-61）调节压力控制范围：0-2500psi。
气体流量计（WTM-61）流量测量范围0-0.2m3/h。
