产品类别：智能ATE测试系统

产品编号：VIVAL-交流充电桩测试系统

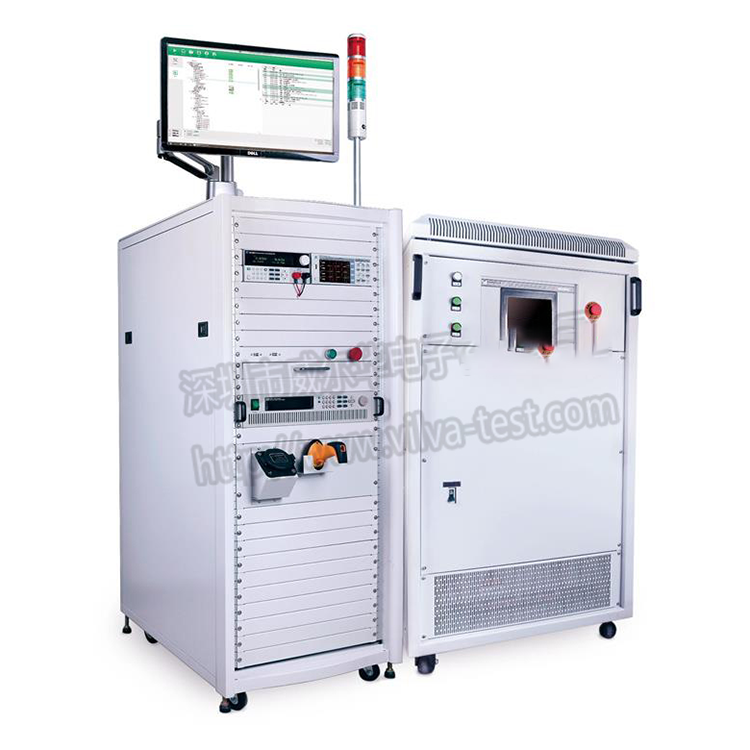

简述：VIVLA智能充电桩测试系统支持交流充电桩、直流充电桩、充电桩模块的自动化测试。

一、概述

 随着国家发展新能源战略的推动，电动汽车发展迅速。目前，国内电动汽车使用多以企业和公交公司等服务型用户为主，如何让居民用户能够接受并使用电动汽车，充电设施的配套是其推广的基础保障。

  充电桩由桩体、电气模块、计量模块三部分组成，桩体包括外壳和人机交互界面，电气模块包括充电插座、供电电缆、电源转接端子排、安全防护装置等，计量模块包括电能表、计费管理系统、读写装置等。VIVLA智能充电桩测试系统支持交流充电桩、直流充电桩、充电桩模块的自动化测试。

二、测试功能

三、系统配置

■ 交流电源：模拟电网输出电压，频率等变化

■ 高压直流电源：提供直流输出，用于OVP测试等

■ 功率分析仪：测试输入参数，包括电压，电流，功率，功率因数，频率，谐波含量等

■ 时序纹波分析器：提供各种时序及电源输出纹波测试

■ 切换控制单元：提供与被测充电桩通信的接口，提供各输入输出单元的控制和切换

■ 安规测试仪器：测试充电桩耐压，绝缘等性能

■ 工业控制电脑：系统软件运行平台

■ 测试界面

四、满足测试标准

GB18487.1-2001

电动车辆传导充电系统一般要求

GBT18487.3-2001

电动车辆传导充电系统 电动车车交直流充电机

GBT29316-2012

电动汽车充换电设施电能质量技术要求

NB33001-2010

电动汽车非车载传导式充电机技术条件

NB33002-2010

电动汽车交流充电桩技术条件

NB33008.2-2013

电动汽车充电设备检验试验规范 一部分：非车载充电机

GB27930-2011

电动汽车非车载传导式充电机与电池管理系统之间的通信协议
