一、电加热管简介：

1.电加热管概述

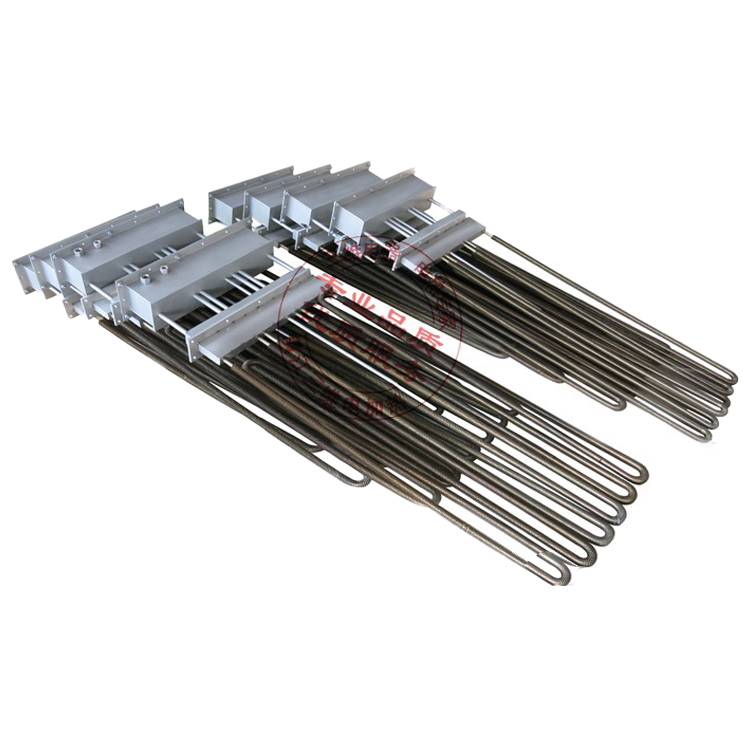

电加热管由金属管、螺旋状电阻丝及导热性好、绝缘性好的结晶氧化镁粉等组成，适用于加热空气、油、水、化学介质、热压模，熔化盐、碱及低熔点合金等。具有热效率高、使用寿命长、机械强度高、安装方便、安全可靠等特点。

电加热管结构简图，管状电热元件可根据需要加工成U型、波浪型、螺旋型、直杆型等形状。元件截面则可分圆形、椭圆形、矩形、三角形等类别。元件分单端或双端接线，每端有1～3根接线棒。

2.电加热管三相接法

380伏三相四线电路中，任意两根火线之间的电压都是380伏，任意一根火线与零线之间都可以组成220伏。这个系统可以形成三种电源：即单相220伏电源，单相380伏电源，三相380伏电源，一种家用比较多，三种工厂里电机类用得多，二种用得少，只有交流电焊机经常用到单相380伏电源。

二、电加热管的工作原理：

在耐高温不锈钢无缝管内均匀地分布高温电阻丝，在空隙部分致密地填入导热性能和绝缘性能均良好的结晶氧化镁粉，这种结构不但先进，热效率高，而且发热均匀，当高温电阻丝中有电流通过时，产生的热通过结晶氧化镁粉向金属管表面扩散，再传递到被加热件或空气中去，达到加热的目的。

三、电加热管的特点：

1、大部分热风在箱内循环，热效率高，节约能源。

2、利用强制通风作用，箱内设有可调式分风板，物料干燥均匀。热源可采用蒸汽、热水、电、远红外，选择广泛。

3、整机噪音小、运转平稳。温度自控，安装维修方便。

4、适用范围广，可干燥各种物料，是通用干燥设备。

应用范围：热风循环烘箱适用于制.药、化工、食品、农副产品、水产品、轻工、重工等行业物料及产品的加热固化、干燥脱水。如原料药、中药、中药饮片、浸膏、粉剂、颗粒、冲剂、水丸、包装瓶、颜料、染料、脱水蔬菜、瓜果干、香肠、塑料树脂、电器原件、烘漆等。

四、电加热管的使用注意事项：

1、元件允许在下列条件下工作: A．空气相对湿度不大于95%，无爆炸性和腐蚀性气体。 B．工作电压应不大于额定值的1.1倍，外壳应有效接地。 C．绝缘电阻≥1MΩ 介电强度:2KV/1min.

2、电热管应做好定位固定,有效发热区必须全部浸入液体或金属固体内，严禁空烧。发现管体表面有水垢或结碳时，应及时清除干净再用，以免影晌散热而缩短使用寿命。

3、加热易熔金属或固态硝盐、碱、沥清、石腊等时，应先降低使用电压，待介质熔化后，才能升至额定电压。

4、加热空气时元件应交叉均匀排列，使元件有良好的散热条件，使流过的空气能充分加热。 5、加热硝盐时应考虑安全措施，预防爆炸事故。

6、接线部分应放在保温层外面，避免与腐蚀性、爆炸性介质、水份接触;引接线应能长期承受接线部分的温度及加热负载，接线螺丝紧固时应避免用力过猛。

7、元件应存放在干燥处，若因长期放置绝缘电阻低于1MΩ时，可在200℃左右的烘箱中干燥，或降低电压通电加热，直至恢复绝缘电阻。

8、电热管出线端的氧化镁粉，在使用场所避免受到污染物与水分渗入，防止漏电事故的发生。
