产品简介

    回转窑托轮应平行于窑体中心线安装，窑体为倾斜放置，在自重作用下有下滑的趋势，采用液压推力挡轮液压站，使窑体按预想的速度（一般约2~ 3mm/h）强制上窜或有控制地下滑，从而有效地保障轮带与托轮的均匀接触和磨损，以节省托轮调整的工作量。

    液压挡轮正常上下游动的行程为±10mm．当上下游动的行程达到15mm时，应发出报警讯号，当上下游动达到行程(±30mm)时，应立即停止对主电机供电，允许通过调整限位开关的位置对上述控制行程作±2mm的少量变动。

技术参数

工作原理

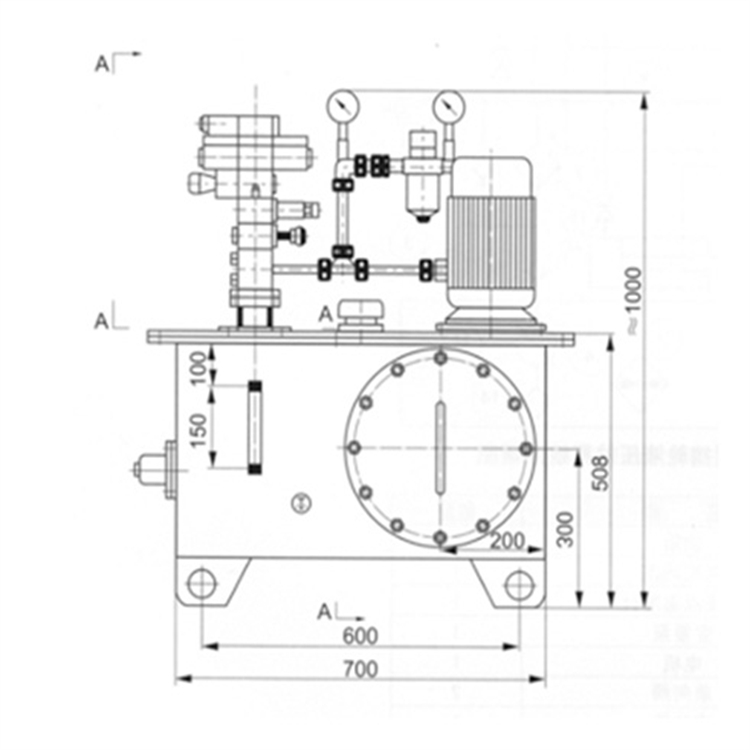

    挡轮液压站是控制回转窑液压挡轮动作的动力装置，其工作原理如下图所示。

    系统装有一套柱塞变量泵装置；正常工作时，系统压力为lOMPa，压力为4MPa，油缸上行速度由柱塞变量泵及调速阀来调定；油缸下行时速度由另一个调速阀来调定，油温是由装在油箱上的电接点双金属温度计来控制电加热器的开闭；系统设有一台精度为20Um的精过滤器，保障液压油的清洁；过滤器压差达到0.35MPa时报警，需及时 换过滤器滤芯。

    制电加热器的开闭；系统设有一台精度为20 u m的精过滤器，保障液压油的清洁；过滤器压差达到0.35MPa时报警，需及时 换过滤器滤芯。

    在启动回转窑的同时开通工作油泵并接通IDT电磁铁，液压油通过调速阀A迫使窑体向上移动：当挡轮座上行碰到上行限位开关时，油泵电机断电，IDT也断电，此时靠窑体自重使油缸中的油经调速B，单向阀（背压阀）排入油箱；油缸下滑碰到下限位开关时，电磁铁IDT又通电，泵又启动，重复上述推窑上行动作。

    如系统工作不正常，当油缸上行或下行时，由于一组限位开关发生故障而碰到另一组上行或下行开关时，应发出报警信号，当仍继续上行或下行又碰到位置开关时，应立即停主机。
