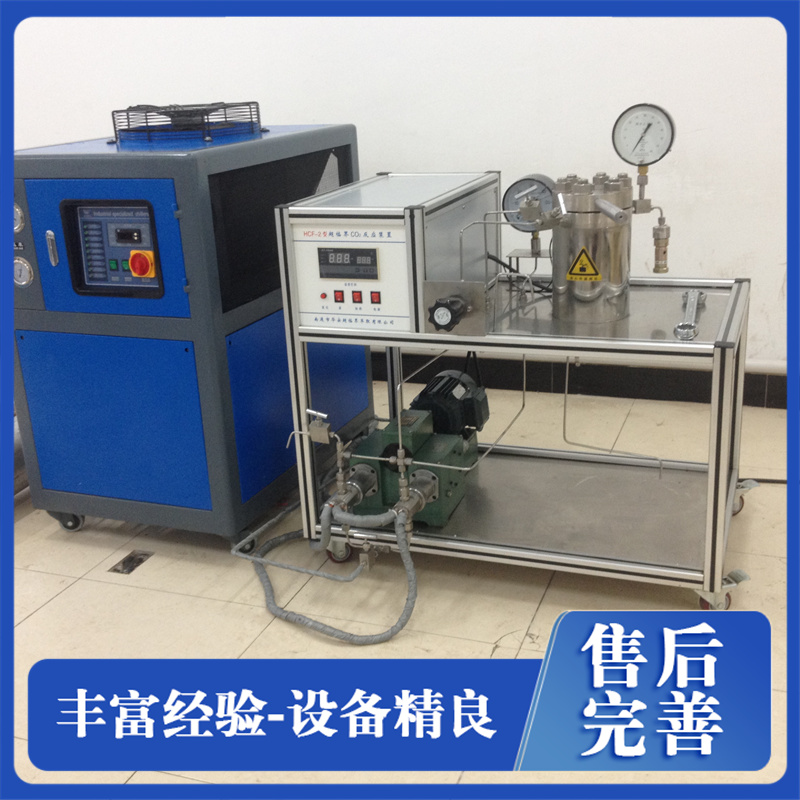

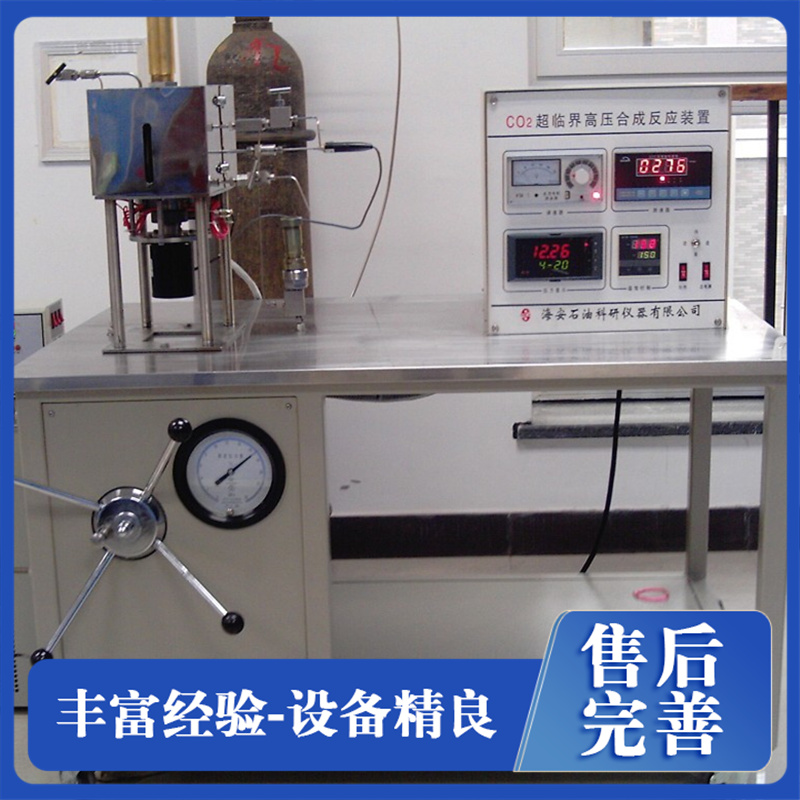

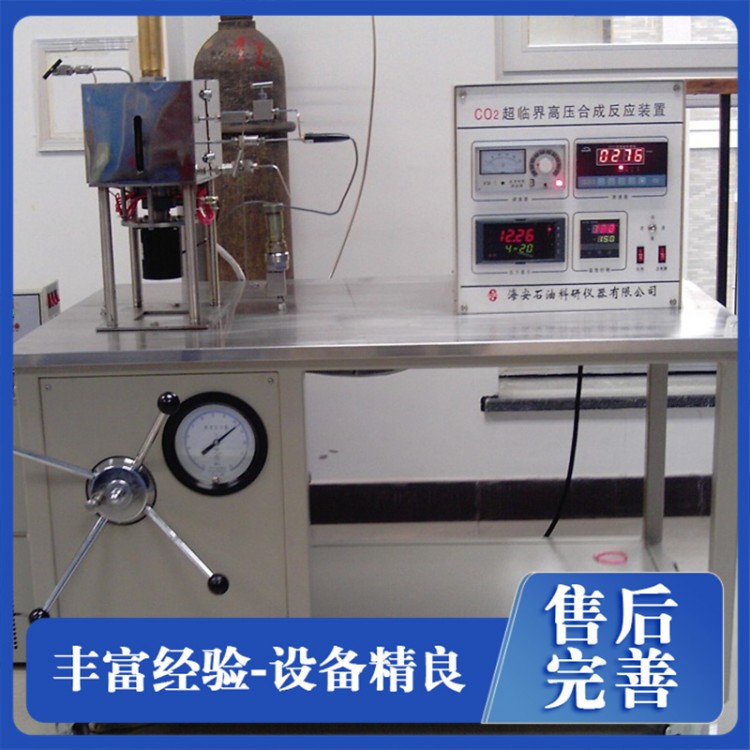

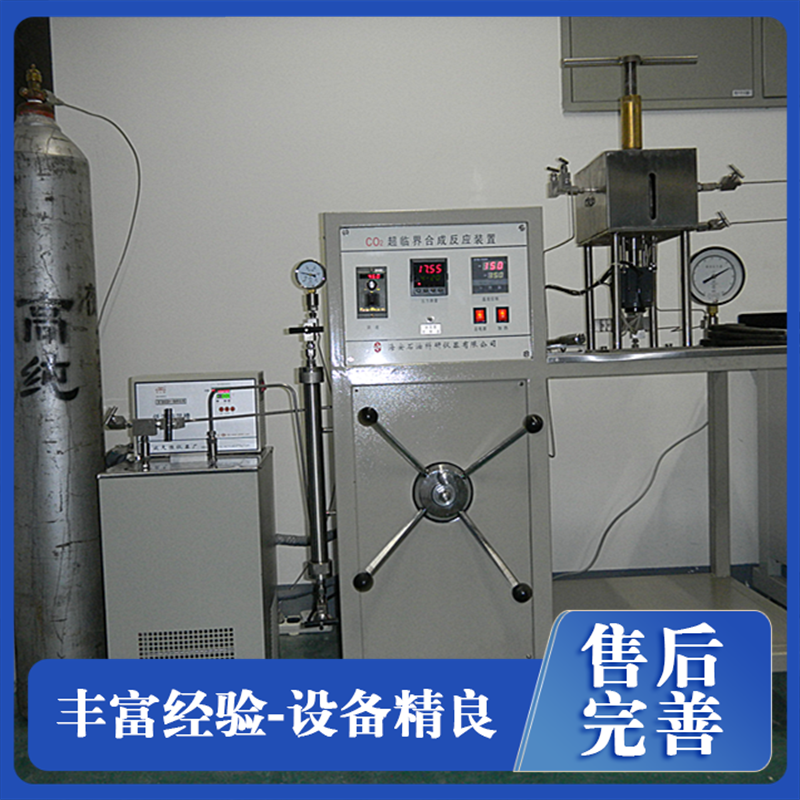

超临界CO₂反应装置使用说明书

一、 技术指标

工作压力：0-20MPa

工作温度：室温-200℃

搅拌速度：0-600r/min

反应釜容积：800ml

电源：交流380V

功率：3KW

二、 组成装置各部件技术指标

1、 制冷系统

采用冷浴冷却CO₂,冷浴型号THD-0520，温度控制范围：-5-100℃，带外循环泵，泵流量6L/min，用来冷却柱塞泵泵头。

2、 CO₂泵

型号2J-X 4/50，工作压力50MPa，流量4l/h，泵头带冷却。

3、 电接点压力控制表

量程40MPa，可设定压力上限，控制CO₂泵电源。

4、 视窗反应釜

工作压力：0-20MPa

工作温度：室温-200℃

反应釜容积：800ml

材质：316L

视窗尺寸：高96mm，宽15mm

5、 加热控温系统

采用电热板加热控温，温控范围室温-200℃，加热功率：1.5KW。

6、 搅拌系统

采用磁力传动搅拌机构，搅拌速度0-600r/min无极可调。

7、 压力测量

采用精密压力表测量反应釜压力，压力表量程40Mpa1,精度0.4MPa。

三、 使用

1、 将CO₂钢瓶连接到冷浴内的冷却盘管上。

2、 开冷浴电源制冷。冷浴使用方法详见冷浴使用说明。

3、 开冷浴外循环电源，冷却CO₂泵泵头。

4、 在电接点压力表上设定CO₂泵上限保护压力，当泵的压力达到上限值式，自动停泵保护。当压力降低后，如要启动泵，安复位开关即可。

5、 开反应釜上阀门，开CO₂泵电源，向反应釜内注入CO₂。

6、 打开反应釜加热开关，在温控仪上设定加热温度，温控仪自动控制反应釜升温，到设定温度后自动恒温。温控仪使用方法详见温控仪使用说明书。

7、 开搅拌电源开关，调节速度调节旋钮，电机以一定的搅拌速度搅拌釜内介质。

8、 反应釜压力由压力表测量，人工读数。

四、安全

厂家提醒操作者注意如下要点：

* 仪器的各类仪表必须保证正确的电源输入。

* 仪器各部保证有良好的接地。

* 流程管汇各部的压力不高于设计压力，特别不能高于各种检测仪表的量程，使用气体加压时必须格外小心。

* 仪器的阀门设计为手动操作，请按试验步骤预先设计好试验流程走向，任何一阀门的操作错误均可能导致整个试验的失败。

* 系统在高温操作时，必须带有绝热手套，以免烫伤。

特别注意：加温时，由于液体受热膨胀，压力升高，时刻注意容器内液体压力，以防压力太高，超过容器使用压力。
