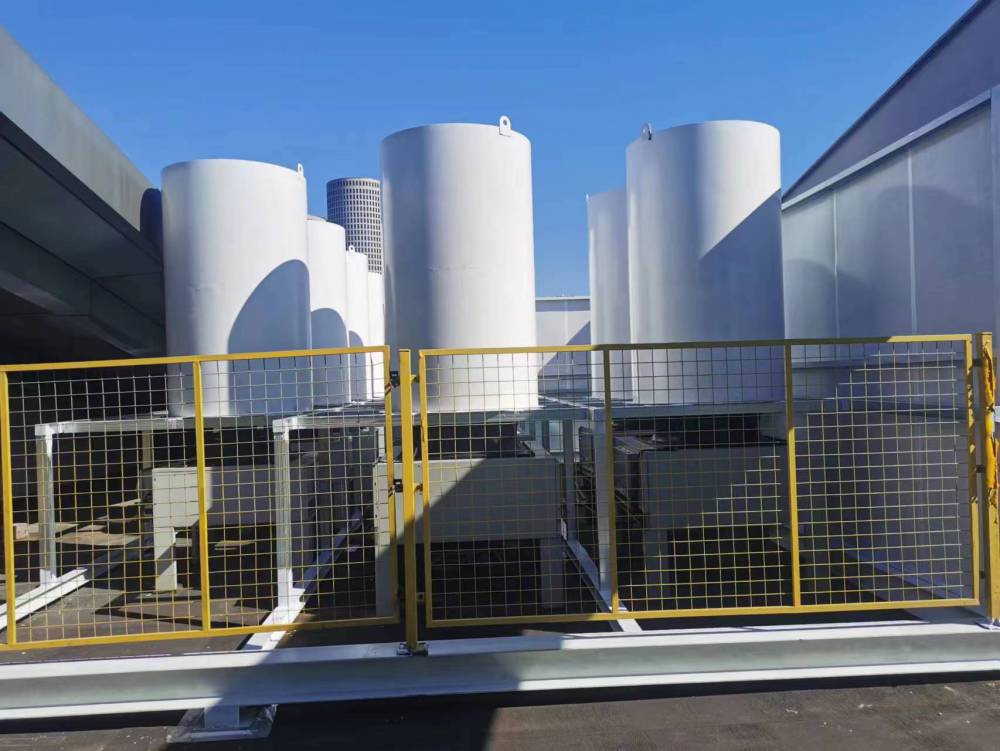

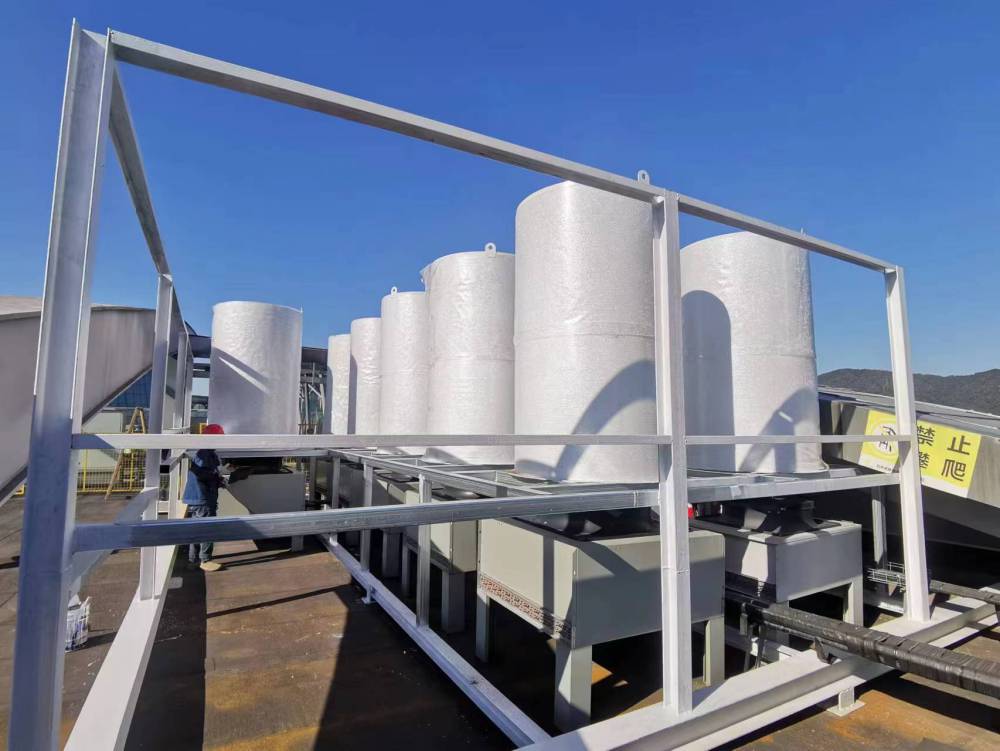

吸隔声屏障设计要点

1、声屏障插入损失计算

 声屏障的插入损失主要取决于声屏障的绕射声衰减△Ld,透射减小量△Lt和反射降低量△Lr,即声屏障的噪声降低量NR:

NR=△Ld-△Lt-△Lr                          (1)

考虑到其它障碍物和地面吸收的影响,声屏障的实际插入损失为:

IL=△Ld-△Lt-△Lr-MAX(△Ls,△LG)           (2)

△Ls为声源与受声点之间其它屏障或障碍物可能产生的绕射声衰减，△LG为地面吸收产生的衰减。MAX表示取△LS、△LG中的者,因为一般两者不会同时存在。

1.1绕射声衰减△Ld的确定

无限长线声源、无限长声屏障：

（3）

式中：f-声波频率，Hz.

δ=A+B-d为声程差，m.

c-声速，m/s.

声波传播路径见图1：

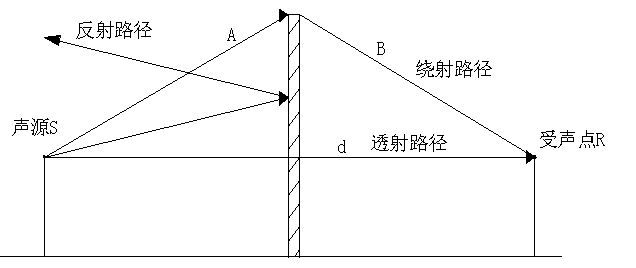

图1 声波传播路径

有限长度的线声源及声屏障：绕射声衰减仍用公式（3）计算，再根据图2进行修正。修正后的ΔLd取决于遮蔽角β/θ。

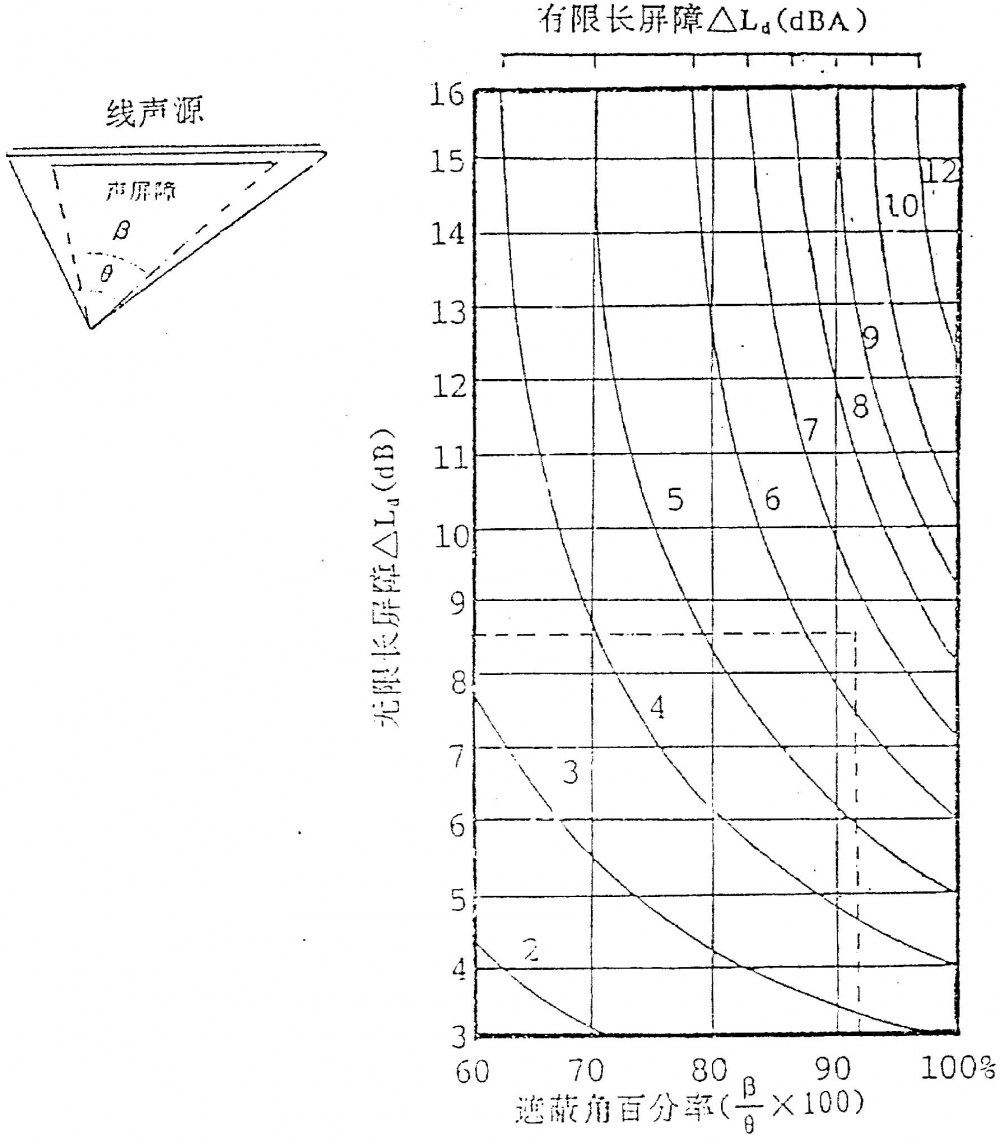

图2   有限长度的声屏障及线声源的修正图

1.2透射声减小量ΔLt的确定

    透射声减小量ΔLt由下列公式计算：

ΔLt=ΔLd+10lg(10-ΔLd/10+10-TL/10)        (4)

1.3反射声降低量ΔLr的确定

反射声降低量取决于声屏障、受声点及声源的高度，受声点至声屏障及声源的距离，以及靠声源内侧声屏障吸声结构的噪声降低系数NRC。

2、屏障结构稳定性设计（例举参数）

2.1.由于声屏障上部结构很轻,此部分竖向力即中视为零,作为有利条件:

ΣN=0.

2.2.风荷载取地区百年一遇值0.5KN/m2或50kg/m2，即q0=50kg/m2，

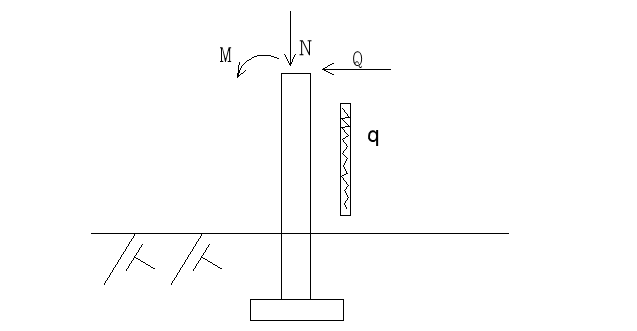

图1  整体受力分析

体型系数为1.3；

高度变化系数为1.17，

则q1=1.3×1.17×0.5=0.76KN/m2=76.05kg/m2，

则q=0.76×2.5=1.9KN/m.

2.3.立柱底部预埋螺杆抗拉强度验算

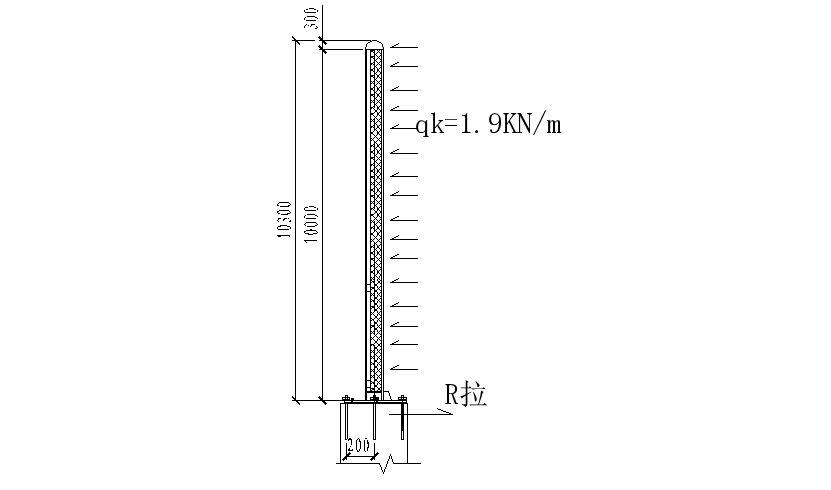

图2  立柱受力分析

如图2所示，取风压设计值Wk=0.76KN/m2，转化为线荷载qk=1.9KN/m，按悬臂梁则有：

Mmax=ql2/2=1.9×10.32/2=100.8KN·m，

R拉=Mmax/0.4=252KN，假设由最右边3根M30×1000预埋螺栓承担，则每根受力为84KN。实际上，中间2根M30也要受力，也即实际受力要比84KN/根要小。但即使按照84KN/根计，M30×500化学锚栓抗拉、抗剪都在100KN以上，更何况是M30×1000预埋螺杆。

2.4.H型钢立柱强度验算

H型钢300×200×8×12×12（Q235）：Ix=11400×104mm4，Wx=779×103mm3，

根部：σmax=Mmax/Wx=100.8×103×103/(779×103)=129.4N/mm2≤205N/mm2，满足。

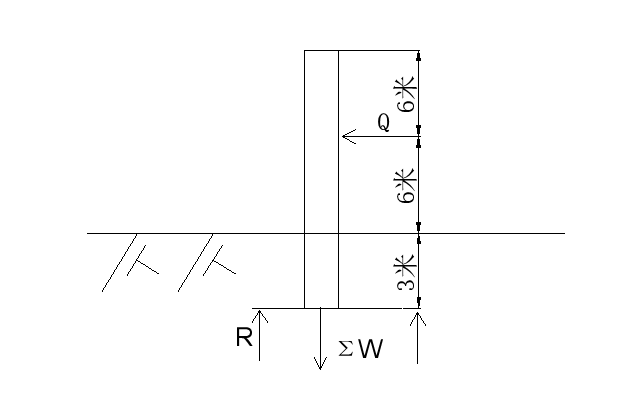

2.5. 抗倾覆验算

Q=q×12=2280=2.28t

K≤1.3K0

W1（自重墙）=0.5×2=1.0t/m

W2（砼墙）=2.5×2.22=5.55t/m

W3（土体自重）=6×2=12t/m

Σw0=18.55t，ΣW=18.55×2.5=46.4t

1.3×倾覆力矩=2.28×1.3×9=26.7

抗倾覆力矩=46.4×1.5=69.6＞26.7

即声屏障基础稳定性较好。
