设备简介

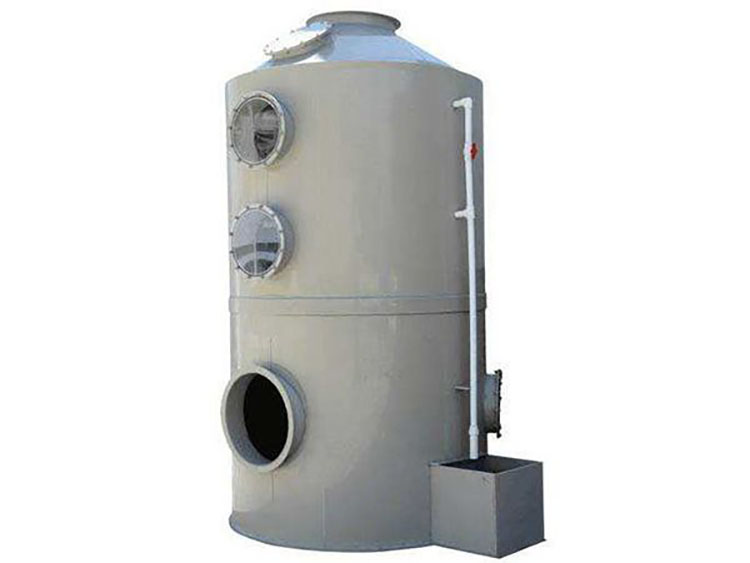

喷淋塔内填料层作为气液两相间接触构件的传质设备。填料塔底部装有填料支承板，填料以乱堆方式放置在支承板上。填料的上方安装填料压板，以防被上升气流吹动。喷淋塔喷淋液从塔顶经液体分布器喷淋到填料上，并沿填料表面流下。气体从塔底送入，经气体分布装置分布后，与液体呈逆流连续通过填料层的空隙，在填料表面上，气液两相密切接触进行传质。 当液体沿填料层向下流动时，有时会出现壁流现象，壁流效应造成气液两相在填料层中分布不均，从而使传质效率下降。因此，喷淋塔内的填料层分为两段，中间设置再分布装置，经重新分布后喷淋到下层填料上。

喷淋塔工作原理：

废气由风管引入净化塔，经过填料层，废气与氢氧化钠吸收液进行气液两相充分接触吸收中和反应，酸雾废气经过净化后，再经除雾板脱水除雾后由风机排入大气。吸收液在塔底经水泵增压后在塔顶喷淋而下，然后回流至塔底循环使用。净化后的酸雾废气达到地方排放标准的排放要求，满足排放标准。

喷淋塔特点：

◆除尘脱硫效率高，采用碱性洗涤水时，脱硫效率可达85%；

◆设备占地少，安装方便；

◆耗水、耗电指标较低；

◆耐腐蚀、不磨损，使用寿命长；

◆设备运行可靠，维护简单、方便。

技术参数
