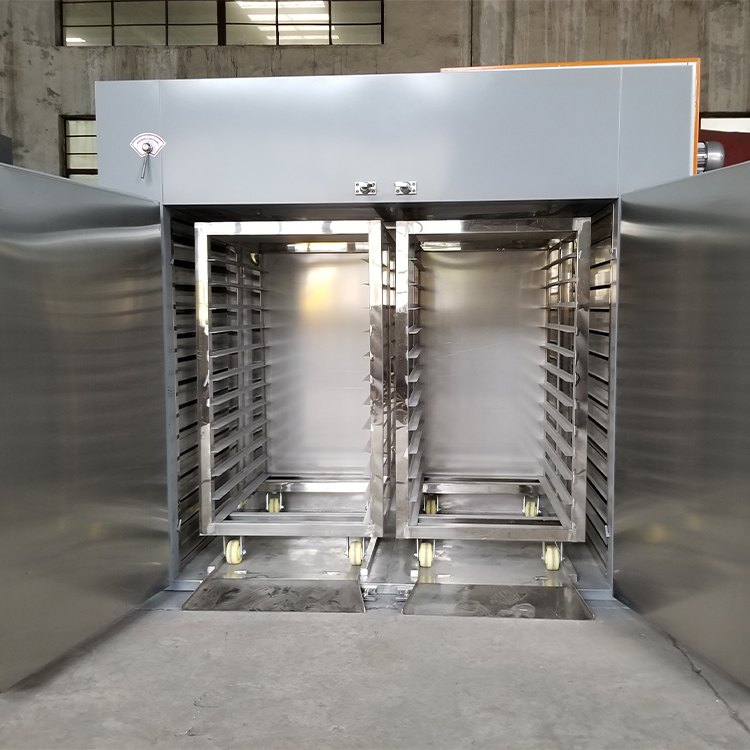

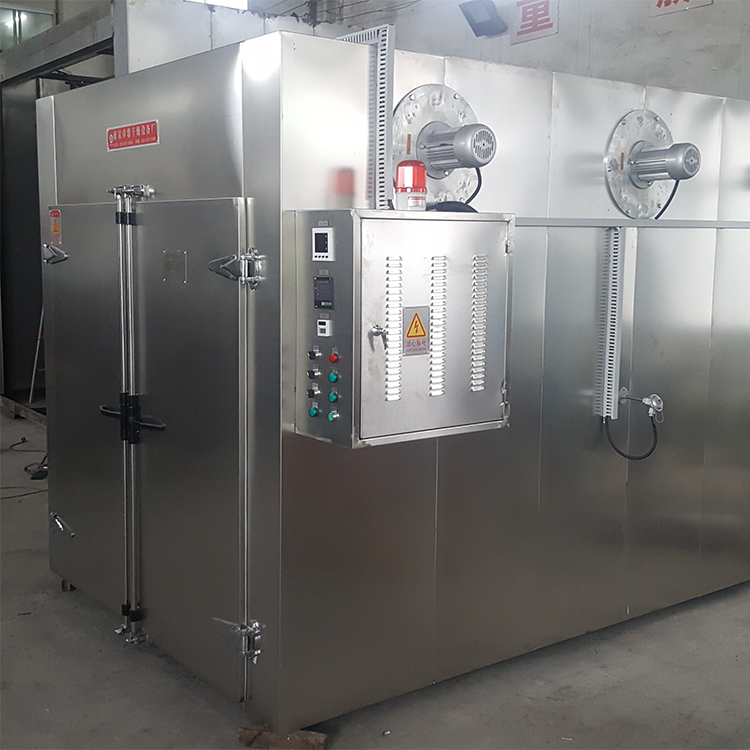

热风循环炉图片

热风循环炉概念

本机适用于各种金属件和材料回火、时效模具预热等。

热风循环炉技术要求

　　 炉体外壳的框架采用型钢焊接成型，内外壁均采用优质冷轧钢板制作，受热变形系数小，内衬采用硅酸铝耐火纤维针刺棉作隔热和保温材料，降低炉壁温升。
　　 炉门炉壳亦采用钢材焊接作框架，外壁亦用冷轧钢板制作，内衬也采用硅酸铝耐火纤维针刺棉作隔热和保温材料。
　　 小车有型钢焊接而成，底部装有走轮，行走灵活，整个小车可推入炉体。炉口四周嵌有橡胶石棉盘根，炉门关闭后与炉口的橡胶石棉盘根贴紧，确保无热量散发。加热元件采用带状电热元件，分别布置在炉膛两侧，材质为0Cr25AL5合金，使用寿命长。
　　 为确保炉稳均匀性，电炉设有通风机装置和导风系统，通风机装置安放在炉体顶部，风扇采用1Cr18Ni9Ti耐热钢制作成离心式风叶。导风系统由导风板和 挡风板组成，导风板装在炉膛顶部，上有导风槽。当开启风扇后，风从风扇甩出，经导风槽均匀吹到炉膛两侧的加热元件上，经过挡风板下部的导风口吹到炉膛内， 再从风扇下部的导风口吸入风扇内，再甩出，如此往复循环，将加热器产生的热量带入炉膛内，使工件受热均匀。
　　温控系统采用PID过零触发可控硅，智能表控温。另采用上海大华仪表厂多点自动记录仪记录温度和超温报警双重控制，确保工件不超温。电炉各机械传动部 分采用连锁控制，即炉门打开后自动切断通风机装置和加热件电源。炉门关闭到位后，才能接通通风机装置和加热元件的电源，防止误操作而发生故障和事故。

热风循环炉技术参数
