产品简介

TPXB-D型调感式变频串联谐振耐压装置主要针对11kV/30MW水轮发电机的交流耐压试验设计制造。电抗器采用两只分开设计。

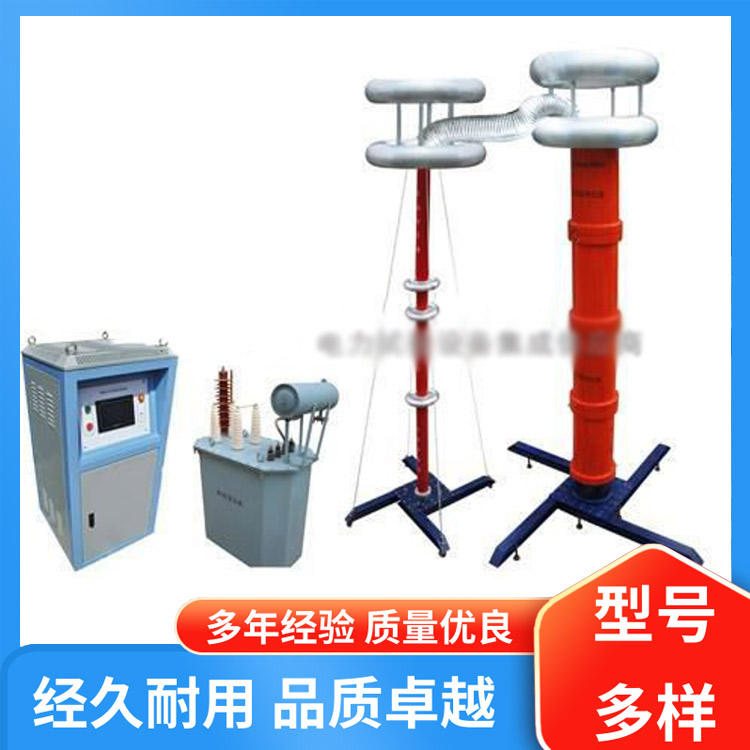

TPXB-D型调感式变频串联谐振耐压装置主要由变频控制电源、励磁变压器、电抗器、电容分压器组成。

TPXB-D型调感式变频串联谐振耐压装置在电力系统中应用的优点：

1、所需电源容量大大减小。串联谐振电源是利用谐振电抗器和被试品电容谐振产生高电压和大电流的，在整个系统中，电源只需要提供系统中有功消耗的部分，因此试验所需的电源功率只有试验容量的1/Q。

2、设备的重量和体积大大减少。串联谐振电源中，不但省去了笨重的大功率调压装置和普通的大功率工频试验变压器，而且谐振激磁电源只需试验容量的1/Q，使得系统重量和体积大大减少，一般为普通试验装置的1/10-1/30。

3、改善输出电压的波形。谐振电源是谐振式滤波电路，能改善输出电压的波形畸变，获得很好的正弦波形，有效的防止了谐波峰值对试品的误击穿。

4、防止大的短路电流烧伤故障点。在串联谐振状态，当试品的绝缘弱点被击穿时，电路立即脱谐，回路电流迅速下降为正常试验电流的1/Q。而并联谐振或者试验变压器方式做耐压试验时，击穿电流立即上升几十倍，两者相比，短路电流与击穿电流相差数百倍。所以串联谐振能有效的找到绝缘弱点，又不存在大的短路电流烧伤故障点的忧患。

5、不会出现任何恢复过电压。试品发生击穿时，因失去谐振条件，高电压也立即消失，电弧即刻熄灭，且恢复电压的再建立过程很长，很容易在再次达到闪落电压前断开电源，这种电压的恢复过程是一种能量积累的间歇振荡过程，其过程长，而且不会出现任何恢复过电压。

产品别称

变频谐振、变频串联谐振、串联谐振、串联谐振变压器、串联谐振试验设备、调感式变频谐振耐压装置、发电机交流耐压谐振升压装置、工频谐振、工频交流耐压试验、工频串联谐振、串联谐振、串联谐振变压器、串联谐振试验设备、发电机交流耐压谐振升压装置、耐压试验装置、发电机耐压试验装置、发电机交流耐压试验、发电机耐压试验、发电机耐压试验装置、发电机串联谐振装置

产品特点

1、装置具有过压、过流、零位启动、系统失谐(闪落)等保护功能，过压过流保护值可以根据用户需要整定试品闪落时闪落保护动作并能记下闪落电压值，以供试验分析。

2、整个装置单件重量很轻，大不超过40kg，便于现场使用。

3、装置具有四种工作模式，方便用户根据现场情况灵活选择，提高试验速度工作模式为：全自动模式、手动模式、自动调谐手动升压模式。

4、能存储和异地打印数据，存入的数据编号是数字，方便的帮助用户识别和查找。

5、装置自动扫频时频率起点可以在规定范围内任意设定，扫频方向可以向上、向下选择，同时液晶大屏幕显示扫描曲线，方便使用者直观了解是否找到谐振点。

6、采用了DSP平台技术，可以方便的根据用户需要增减功能和升级，也使得人机交换界面更为人性化。

技术参数

　　 额度输出电压     　　 0～50kV(AC有效值)及以下

　　 输出频率     　　 45～65Hz

　　 谐振电压波形     　　 纯正弦波，波形畸变率≤1.0%

　　 工作制  　　 满功率输出下，一般连续工作时间5min

　　 品质因素     　　 10～40

　　 频率调节灵敏度  　　 0.1Hz，不稳定度＜0.05%

　　大试验容量     　　 5000kVA及其以下

　　 工作电源     　　 220V或380V±10%，工频50Hz±5%

TPXB-D型调感式变频串联谐振耐压装置激励变压器

激励变压器EDJLB- 120kVA/40kV/0.4kV                     1台

额定容量：120kVA；

输入电压：0-400V，单相；

输出电压：40kV

结    构：油式；

重    量：约350kg；

TPXB-D型调感式变频串联谐振耐压装置变频电源

变频电源TPXB-D-120kW/380V           1台

额定输出容量：120kW

工作电源： 380±10%V（三相），工频

输出电压：0 –400V，单相，

额定输入电流：300A

额定输出电流：300A

电压分辨率：0.01kV

电压测量精度：1.5%

频率调节范围：30 – 300Hz

频率调节分辨率：≤0.1Hz

频率稳定度：    0.1%

运 行 时间：额定容量下连续5min

额定容量下连续运行5min元器件高温度 ≤65K;

噪 声 水平：≤50dB;

TPXB-D型调感式变频串联谐振耐压装置高压电抗器

高压电抗器EDDK- 750kVA/250kV                     3节

额定容量：750kVA;

额定电压：250kV；

额定电流： 3A；

电 感 量： 306H/单节；

品质因素： Q≥30 (f=45Hz)；

结     构：油式；

重     量：约600kg；

TPXB-D型调感式变频串联谐振耐压装置电容分压器

电容分压器EDFC-750kV/1000pF                      1套

额定电压：750kV；

高压电容量：1000pF

介质损耗：tgσ≤0.5%；

分 压 比：10000：1

测量精度：有效值1.5级;

重    量：约50kg；
