产品简介

电容式电压互感器(CVT)在进行校验时，试验频率必须在50Hz的条件下进行，同时现场地理条件复杂，传统的实验装置已经很难满足现场搬运、试验的要求，TPXB-F型可调谐振升压装置是国内较先用于现场校验的可调式谐振装置，已广泛用于国内500kV及以下的电容式电压互感器的现场校验。

产品别称

CVT检验用谐振升压装置、变频谐振、变频串联谐振、串联谐振、串联谐振变压器、互感器校验用串联谐振升压装置、串联谐振试验设备、谐振升压装置、变频谐振、变频串联谐振、串联谐振、串联谐振变压器、串联谐振试验设备、CVT校验用谐振升压装置、电压互感器升压试验装置、串联谐振试验升压装置

产品特点

       1、输出电压电流波形良好，失真度小于0.5%

　　2、需要电容量小，所需电源容量为试验容量的1/Q倍，而Q值可以做到20～60

　　3、不需要过压保护，当试品发生击穿时，系统失谐，谐振高压消失，电抗器立即起到限制短路电流的作用，不会加剧对试品的损坏

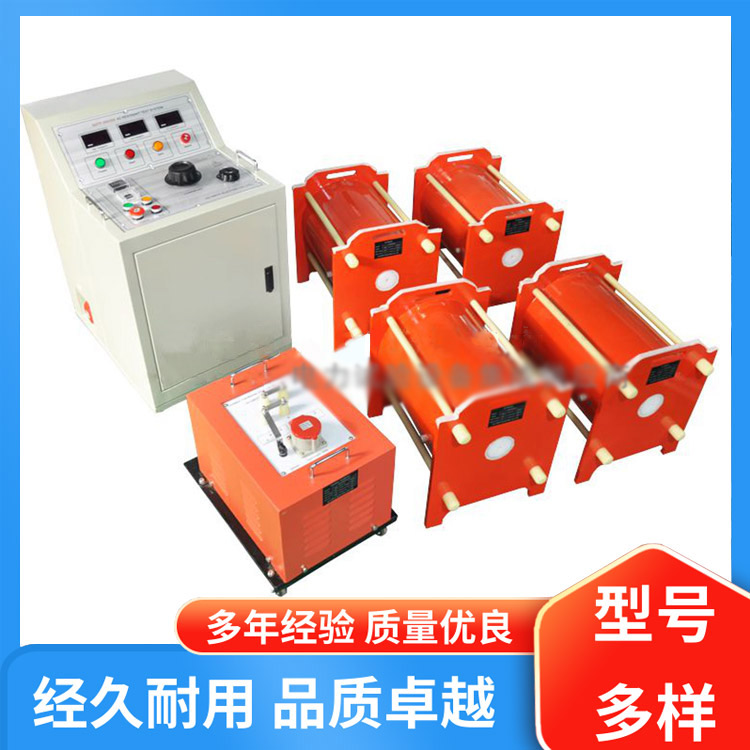

　　4、便于现场搬，该装置为干式组合串联谐振装置，由励磁变压器和多个谐振电抗器组成，单个组成单元体积小，重量轻

　　5、保护功能完善，具备零位保护(电压输出控制旋钮不在零位时，禁止系统启动)，过压保护，过流保护，闪络保护等功能，保证了系统的可靠性

技术参数

TPXB-F型 CVT串联谐振升压装置系统参数

额定容量：80kVA；160kVA；240kVA；320kVA；

输入电源：220V/380V，频率为50Hz；

额定电压：160kV；

额定电流：0.5A；1A；1.5A；2A；

工作频率：50Hz；

波形畸变率：输出电压波形畸变率≤1%；

工作时间：额定负载下允许连续15min；过压1.1倍 1分钟；

温    升：额定负载下连续运行15min后温升≤65K；

品质因素：装置自身Q≥10 (f=50Hz)；

测量精度：系统有效值1.5级；

TPXB-F型 CVT串联谐振升压装置激励变压器

 激励变压器EDJLB- 5kVA/5/10kV/0.2/0.4kV         1台

额定容量：5kVA；

输入电压：0-400V，单相；

输出电压：5/10kV；

结    构：干式；

重    量：约40kg；

TPXB-F型 CVT串联谐振升压装置控制箱

 控制箱TPXB-F- 5kVA/220V/380V                 1 台

额定输出容量： 5kVA

工作电源： 220±10%V工频

输出电压： 0 - 250V

额定输入电流： 25A

额定输出电流： 25A

运 行时 间：额定容量下连续15min

额定容量下连续 运行15min元器件高温度 ≤65K;

噪 声水 平：≤50dB

重    量：约15kg ；

TPXB-F型 CVT串联谐振升压装置电抗器

 电动可调电抗器EDDK-80kVA/160kV           1节

额定容量：80kVA;

额定电压：160kV；

额定电流：0.5A；

品质因素：Q≥16 ；

额定电感量范围 ：1100-450H；

连续工作时间： 15min；

可调电抗器尺寸 ：Ф480*1550mm；

重     量：约280kg/节；
