加热烘干炉火焰检测器，熄火保护报警装置是根据石化、治金、煤化工、陶瓷等行业的需要，专门设计、开发的一种火焰监测报警系统。该产品配备火焰监测器，具有简单、可靠，使用维护方便等特点，适用于各种燃气、燃油燃烧器、烤包器的火焰监测及熄火报警。

一、功能概述：

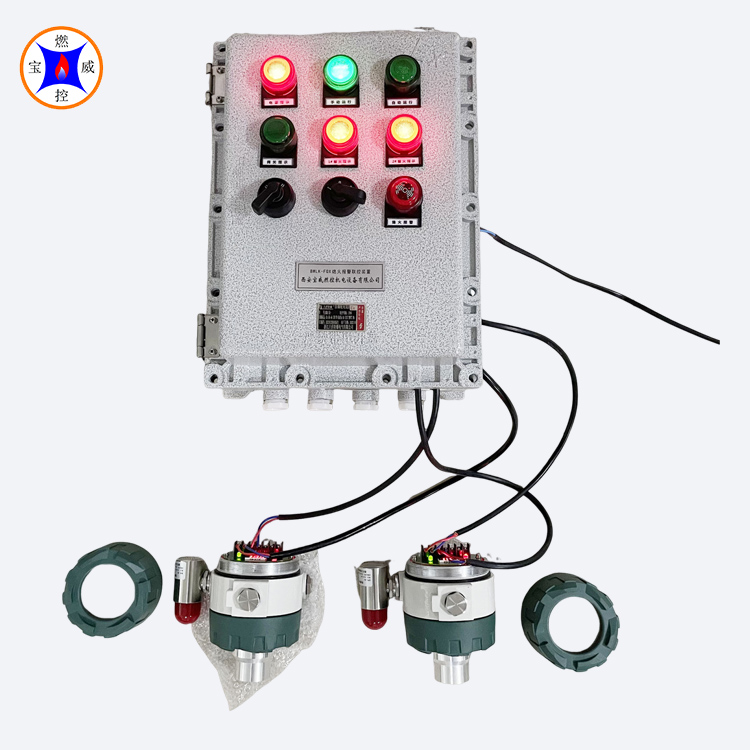

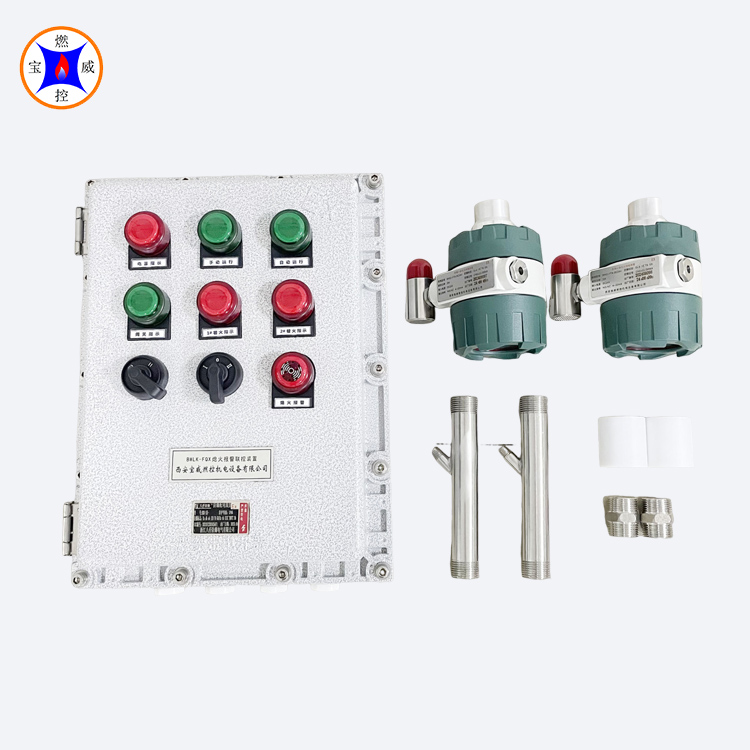

     控制箱为防爆型，内装有断路器、中间继电器、时间继电器、西门子PLC、按钮、指示灯等控制元件。箱内电器元件均采用国内知名品牌，以确保设备运行可靠。系统具手动/自动功能，自动时有熄火联锁保护，当系统运行中出现意外熄火，可及时关闭燃气电磁阀，保证系统安全，并可将着火、熄火信号、阀位开/关信号以通讯的形式上传至上位机，便于操作人员进行监控。本控制系统操作简单、安全、可靠。

二、主要技术参数：

      ■  工作电源： 220VAC/50Hz

      ■  功    耗： 150W

      ■  火焰响应时间： 见火响应≤1s

          熄火响应1～3s

      ■  输出：

1、燃料阀连锁信号一组（继电器无源常开触点，容量220VAC·5A）

2、外接熄火声光报警灯电源DC24V  功耗20W

      ■  使用环境温度： 监测器及UV探头：－20℃～80℃

      ■  外形尺寸： 300×400×200（mm）

      ■ 控制箱防爆等级为：BT4
