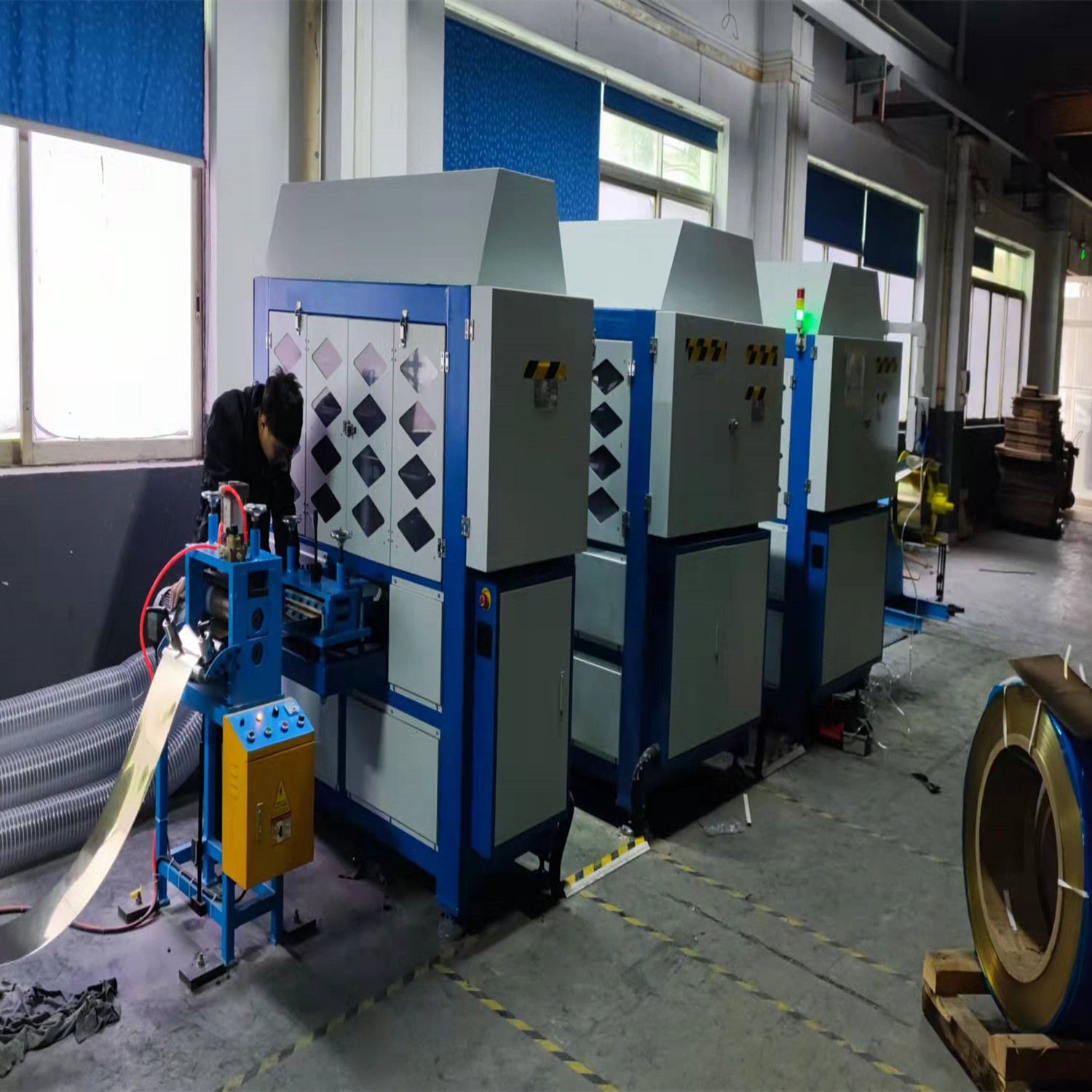

伺服铜带自动抛光生产线 带材抛光拉丝设备LC-ZP330-5A

产品名称：铜带、卷料自动抛光（砂光）机生产线

总功率：65KW

1、电机Y4—7.5KW×5台（变频器11KW*2台）

2、摇摆电机采用齿轮减速马达1.1KW×5台

3、抛光轮主轴采用(六方轴42mm,长度560mm),

4、抛光轮采用宽度300mm＊直径300mm＊内孔六方42mm

5、加工带材卷料：厚度足尺0.2－1.0mm,

6、卷材内径470mm—530mm,

7、外径≤1200mm,重量≤600KG，宽度≤240mm;

8、加工速度为变频调速：每分钟1-5米；

9、设备操作高度；800mm；

10、麻风轮、麻风轮、布风轮、布风轮、清光布轮

11、电源：380V/50H_z(三相四线)

12、流水线总长:17.5米

本机抛光头设计原理，为重型抛光头，适用于金属产品表面抛光、砂光、拉丝、磨砂、去毛刺等处理，如（铜、铁、不锈钢、铝、铝合金、钛钣等表面处理。伺服控制系统。

可根据客户需求订做1-10组抛光机头等，每个抛光机头可以独立整体升降和独立摇摆，每一组拥有两个机头用一平衡轴串联固定（抛光轮同心度高，不跳动）

上卷台车、卸卷台车（选配）

1、功能简述：把材料安全平稳地移动到开卷机主轴扩缩结构上，在

开卷时用来托起材料，方便料带能够顺利地进入整平机，台车装备防止

料卷倾倒机构，用于移动较窄料卷。

2、料座形状：承载面为 V 字式结构，表面配备防护胶垫，保护材

料;

3、台车行走驱动：液压马达;

4、台车升降驱动：液压油缸，并带保压阀;

5、台车防止行走越位方式：硬限位+行程开关;

6、载重：500kg;

7、控制方式：手动按钮控制;

8、对中方式：目视对中，附带刻度尺作为参考;

（三）前夹送、后夹送

1、功能简述：对材料进行夹送工作;

2、动力方式：力矩马达;

3、送料轮：2 支（上 1/下 1）;

4、送料轮压料方式：气缸压料;

5、送速度：10m/min;
