PD-0.5/8-4S SMA 型功分器（0.5-8GHz）技术规格书

SMA 型微带功分器全称微带功率分配器，英文名 Power Divider，是一种将一路输入信号能量分成两路或多路输出相等或不相等能量的器件；也可反过来将多路信号能量合成一路输出，此时也称为合路器。一个功分器的输出端口之间应保证一定的隔离度。具备工作频率宽、插损小、隔离度高，性能稳定等优点。

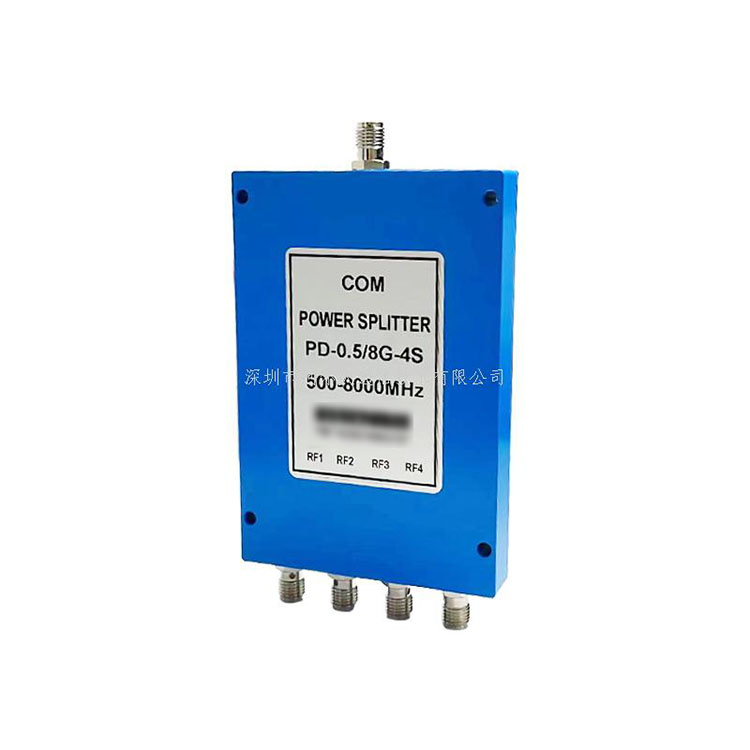

1、产品型号： PD-0.5/8-4S

2、产品名称：4 路微带功分器

3、技术指标：

频率范围 Frequency Range 0.5-8GHz

插损 Insertion Loss(含 6.0dB 分配比) 8.0dB Max

隔离度 Isolation Typ：22dB，Min：18dB

输入端驻波 Input port VSWR Typ：1.25，Max：1.3

输出端驻波 Output port VSWR Typ：1.15，Max：1.2

幅度平衡度 Amplitude Balance 0.5dB Max

相位平衡度 Phase Balance ±5º

阻抗 Impedance 50 ohm

接头类型 Connector SMA Type Female

功率容量 Power Capability 分路器时：20W；合路器时：1W

工作温度 Operating Temperature -30～+70°C

外型尺寸 External Dimension 86.7×59×11mm

重量 Weight 125g
