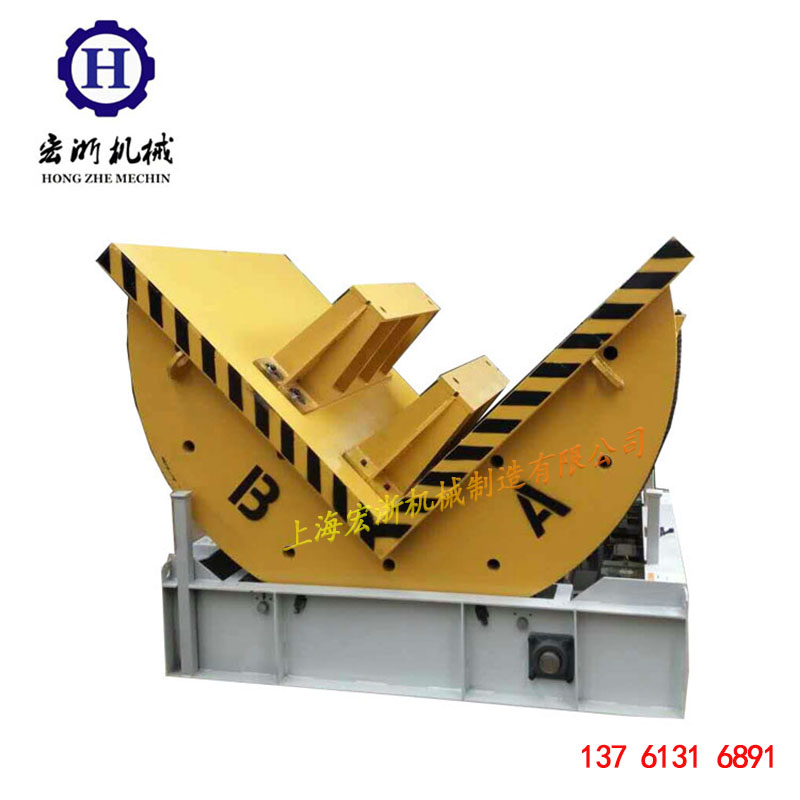

90度翻转机（又称90°翻包机、翻模机、翻钢机）是一种工业自动化设备，核心功能是将重物（如钢卷、模具、板材、箱体）沿水平轴精准翻转90°，实现水平 ↔ 垂直姿态转换，替代人工/吊车，高效、安全。

一、工作原理

- 驱动方式（主流3种）

- 液压式：力量大、平稳、负载高（可达100吨），适合重型工件。

- 电动式：电机+减速机+齿轮/链条，精度高、速度可控。

- 气动式：轻巧、快速，适合轻载（≤300kg）、洁净场景。

- 结构

- 底座、翻转平台、V型/平面承载面、定位夹具、PLC控制系统、安全防护（急停、光栅、防护罩）。

- 流程

上料 → 夹紧/定位 → 自动翻转90° → 定位锁紧 → 下料。

二、主要类型（按用途）

- 钢卷/卷材翻转机：冶金、造纸，立式↔卧式转换。

- 模具翻转机：冲压车间，模具维修、吊装。

- 板材/箱体翻转机：金属、汽车、物流，板料/箱体翻面。

三、核心参数（选型关键）

- 承载：5吨～100吨（常见5/10/20/30/50吨）。

- 翻转时间：10～30秒/次。

- 角度精度：±0.5°。

- 台面尺寸：按工件定制。

- 控制：手动/自动/线体联动。

四、典型应用

- 冶金/金属：钢卷、铝卷翻转、钢板翻面。

- 汽车制造：白车身、底盘、零部件翻转装配/焊接。

- 模具：大型模具开合、维修。

- 物流/仓储：托盘、木箱、纸箱换向。

- 建筑：预制板、石材翻转。

五、优势

✅ 安全：避免人工/吊车风险

✅ 高效：比人工快数倍

✅ 精准：角度准、不伤工件

✅ 稳定：连续作业、故障率低

✅ 智能：可接入产线、无人化
