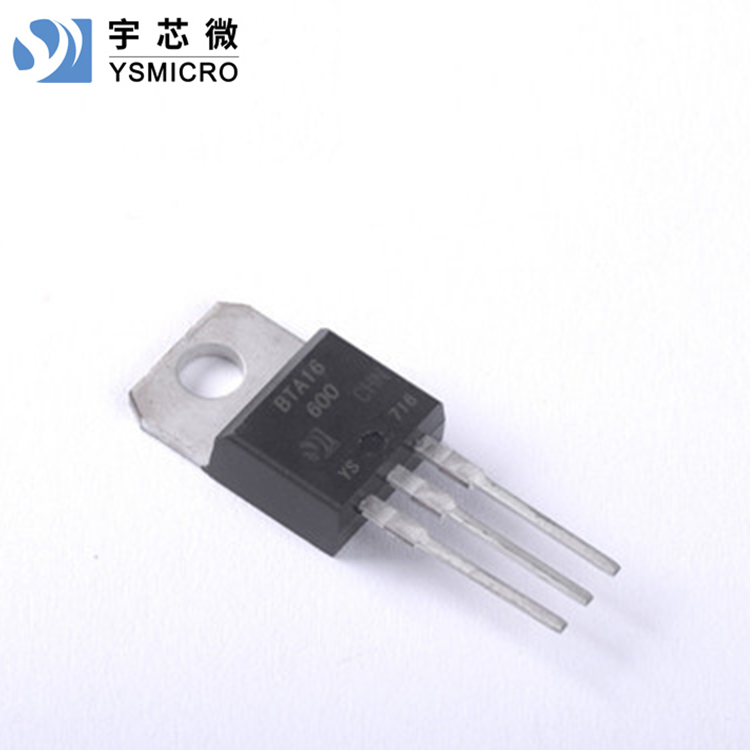

双向可控硅 BTA16的引脚图：
双向可控硅 BTA16的应用领域：
加热控制器
调速控制器
洗衣机
搅拌机
果汁机
电动工具
吸尘器等家用电器
双向可控硅 BTA16的极限值(TCASE=25℃)：
断态重复峰值电压 VDRM/VRRM ------------------------------------- 600/800V
通态均方根电流 IT(RMS) ---------------------------------------------- 16A
通态不重复浪涌电流 ITSM ------------------------------------------- 160A
通态电流临界上升率 dIT/dt ------------------------------------------ 50A/μs
门极峰值电流 IGM ---------------------------------------------------- 4A
门极平均功率 PG(AV) ------------------------------------------------- 1W
存储温度 TSTG -------------------------------------------------------- -40~+150℃
工作结温 Tj ----------------------------------------------------------- -40~+125℃
双向可控硅 BTA16的电特性：
| 符号 | 参数 | 数值 | 单位 | ||
| SW | CW | BW | |||
| IGT | 门极触发电流 | ≤10 | ≤35 | ≤50 | mA |
| VGT | 门极触发电压 | ≤1.3 | V | ||
| VGD | 门极不触发电压 | ≥0.2 | |||
| IH | 维持电流 | ≤15 | ≤30 | ≤50 | mA |
| IL | 擎住电流 I-III | ≤25 | ≤50 | ≤70 | |
擎住电流 II | ≤30 | ≤60 | ≤80 | ||
| dVD/dt | 断态电压临界上升率 | ≥40 | ≥500 | ≥1000 | V/μs |
| VTM | 通态压降 | ≤1.55 | V | ||
