凝汽器在上壳体、水室及热井均有人孔盖，以便检修用。

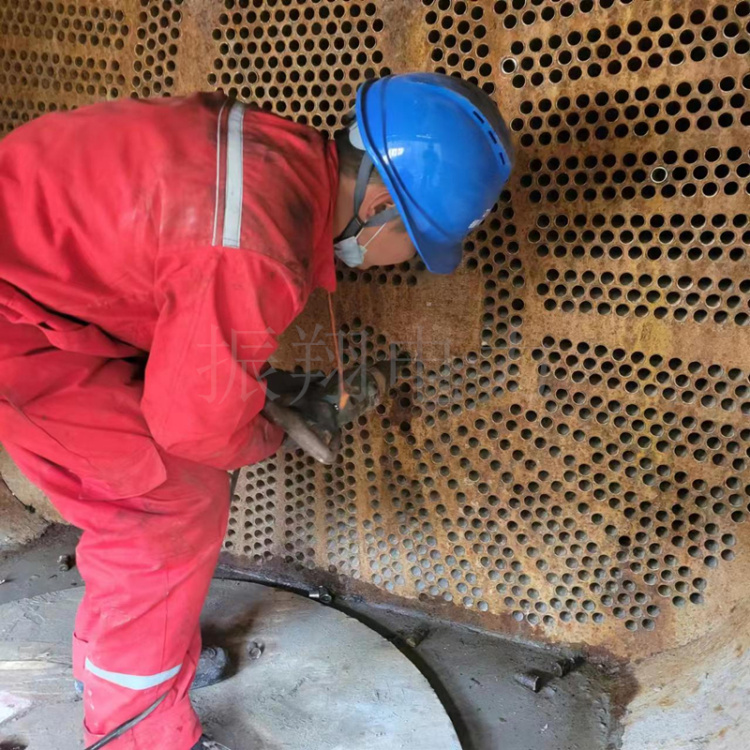

筒体内部管子用胀管法或胀焊共用固定在端管板上，中间有隔板支承管子向上挠曲防止共振，管束布置采用HEI-6的设计技术，这是国际通用的设计标准，用该技术设计的凝汽器为汽流向心式，弧向布置，三角形排列，其特点是汽阻小，过冷度小。
管束中间有从进口直达热水井之宽阔汽道，两侧管束用带形排列，在带形外侧，另有蒸汽冲刷之部分管子。采用不锈钢管，在汽道之间布置有挡汽板等防止蒸汽短路。
