产品简介

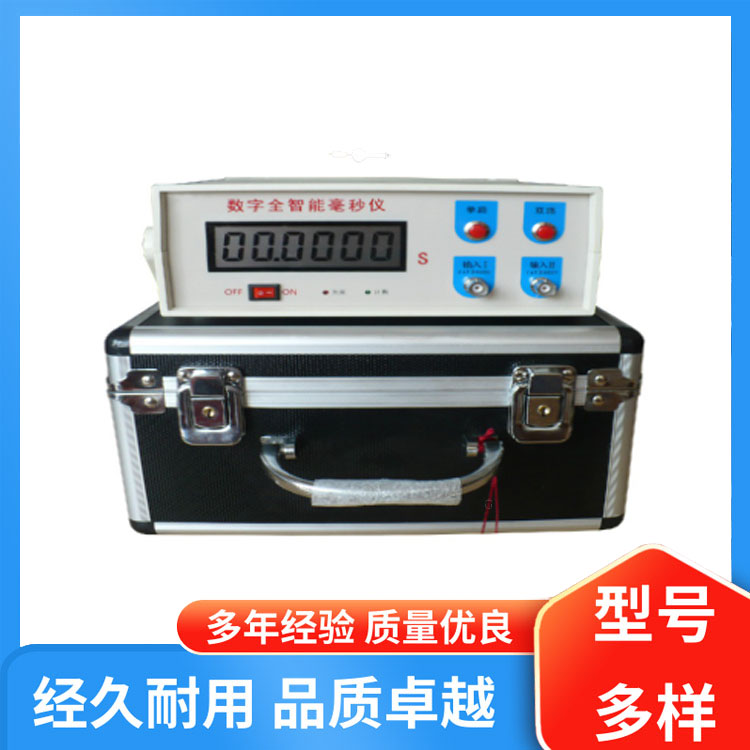

ED0602型数字毫秒表是武汉鑫华福电力设备公司研制的一种高精度、6位数字式精密测时、测频仪器，该仪器设计新颖、工艺考究，主要器件采用国际标准集成电路，由于采取高精度温度补偿石英晶体谐振器作为测量基准，使该仪器的测量准确度和测量范围都高于一般的数字式电秒表。为了测量的方便性，改仪器设置了自动复位（“双路”测量时，下次测量信号输入时清除上次测试数字）电路，在结构上采用ABS工程塑料便携式外壳、线路板采用大板结构并标印字符，便于检查及维修，面板开关布局合量、美观、操作指示明确、清晰。

ED0602型数字毫秒表具有稳定性好，抗干扰性强，测试精度高，操作方便、读数直观、重量轻、外型美、性能价格比高等优点。广泛适用于电子路中的时间参数及各种精密继电器、延时继电器、延时器测试。是计量检测部门、工业自动化控制、通讯、信号和继电器制造、电力继保、国 防、科研系统理想的精密计时仪器。



产品特点

测试功能：

1、正极性脉冲宽度。
2、负极性脉冲宽度。
3、空接点闭合时间。
4、空接点断开时间
5、频率测量
6、双路间隔时间
开始计时—正跃变、负跃变、空接点（空节点）
停止计时—正跃变、负跃变、空接点（空节点）

原理概述：

ED0602型数字毫秒表基本测试原理是：被测信号经输入通道衰减、限幅、放大整形后去控制主门的开、闭，在被测时间内计数器对机内时标进行计数，即显示出被测时间的数值。

使用注意：

1、测试电信号时其信号幅度必须在5—50V（P—P）范围内。测试电缆红夹接被测信号端，黑夹接被测信号地端（零电位）。测频时，信号峰值应≤50V。
2、测试空接点信号时其被测接点两端必须无电压存在，测试电缆黑夹和红夹任意夹于被测接点两端。
3、被测信号必须是单次性的，
4、在双路测试时“空接点”档不论是接点闭合或断开均起作用，无须识别。
5、在双路测试时，下次测试信号输入即可自动复位，但也可人工手动复位。
6、测试继电器动作时间时，不宜从继电器线圈上并联测试夹作为电信号启动仪表（因为有电感），应采用同步双掷开关空接点启动仪表。否则容易造成干扰或损坏仪器。

使用方法：

测量时间时：根据范围选择适当的时标：（量程）
1、正极性脉冲宽度测试
将功能选择开关（K1）置于“正脉冲宽度”档位，被测信号从“A”插座输入即可测度。（测试的电脉冲必须是一次信号，如果是连续的电脉冲会累计。
2、负极性脉冲宽度测试
将功能选择开关（K1）置于“负脉冲宽度”档位，被测信号从（A）插座输入即可测度。（测试的电脉冲必须是一次信号，如果是连续的电脉冲会累计。
3、空接点闭合时间测试
将功能选择开关（K1）置于“空接点闭合”档位，测试电缆的红夹和黑夹分别夹于被测接点两端，被测信号从（A）插座输入即可测试。
4、空接点断开时间测量
将功能选择开关（K1）置于“空接点断开”档位，测试电缆的红夹和黑夹分别夹于被测接点两端，被测信号从（A）插座输入即可测试。
5、双路时间间隔测试
ED0602型数字毫秒表“启动”、“停止”信号均可以是“正跃变”、“负跃变”、“空节点”中的任一种，共有九种组合测试方式。
ED0602型数字毫秒表根据“启动”信号选择好功能选择开关（K1）档位，根据“停止”信号选择好功能选择开关（K2）档位，“启动”信号接“A”插座，“停止”信号接“B”插座即可测试。

技术参数

1、测量范围：0.01ms—9999.99 S 。
2、时标准确度：≤5×10-6。
3、测量误差：≤5×10-6±1个尾数字。
4、显现方式：六位LED红色数码管。
5、适应信号：正、负脉冲波、正、负电位跃变，空接点闭合、断开（空节点）适应电信号幅度：5V-50V（P-P）
6、测频适应信号： 5V－50V（P—P）方波、正弦波。
7、输入阻抗:测时 50KΩ，测频10KΩ。
8、工作环境：
温度：0－40℃
温度：≤85%（30℃）。
9、工作电源：220±10% 50/60Hz。
10、功耗≤6W。
11、连续工作时间：8h
12、规格：264（长）×360（宽）×85（高）mm.
13、重量：约2kg。
14、复位方式：手动或自动（双路）。

设备成套性
