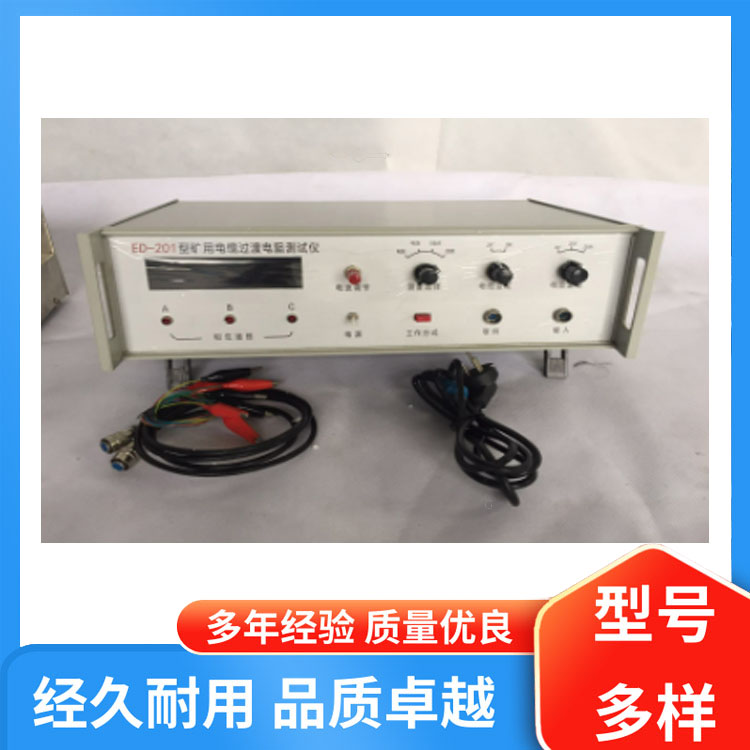

产品简介

ED-201型矿用电缆过渡电阻测试仪为贯彻国标GB1170-74的技术要求而研制的。

ED-201型矿用电缆过渡电阻测试仪适用于电缆厂、矿山、电力输送、科学研究等单位。

ED-201型矿用电缆过渡电阻测试仪是检测矿缆中过渡电阻的专用仪器。

ED-201型矿用电缆过渡电阻测试仪主要包括电气测试部分和机械传动机构两部分。

ED-201型矿用电缆过渡电阻测试仪电气测试部分：由直流数字电压表和直流恒流源组成，测量结果采用LED数字显示，测试电流具有0—5mA可调节输出，以LED数字显示。机械传动机构部分：采用手动操作夹具、电动取样器取样。

ED-201型矿用电缆过渡电阻测试仪具有测量精度高、稳定性好、结构紧凑、使用方便等特点，完全符合国标GB1178-74的要求。

ED-201型矿用电缆过渡电阻测试仪工作原理：

当探针穿过矿缆绝缘保护层、主线芯半导电屏蔽层和主线芯绝缘层至主线芯导体内，接触到主线芯与地线之间的半导电屏蔽层，通过测试电极，将恒定的直流电流通入主线芯与地线，并在测试电极端测量电位差，可测量出矿缆的半导电屏蔽层的过渡电阻：

        R=U/L (Ω)

        式中：   U——电压表读数值，V

                      I ——电流表读数值，A

       根据国家标准GB1170-74规定，测试电流应不大于5mA，从上公式可以看出，使用ED-201矿缆过渡电阻测试仪可以有两种具体的测试方法：

（1）取电流I=5mA时，由于仪器本身具有数据处理转换功能，数字显示的读数即为过渡电阻值。

（2）取电流从0～5mA可调时，则数字分别显示电压读数与所采用的电流值，取其商，计算出（U/I）过渡电阻值。

产品特点

ED-201型矿用电缆过渡电阻测试仪是为贯彻国标GB12972和MT-818的技术要求而研制的，是检测矿缆中过渡电阻的专用仪器。该仪器于1985年，由上海电缆研究所、上海电缆厂、沈阳电缆厂等二十多家全国主要电缆行业参加，对它的技术指标进行了考核，并通过了全国技术鉴定。


ED-201型矿用电缆过渡电阻测试仪已在几十家电缆厂中得到应用，受到热烈欢迎和好评。


ED-201型矿用电缆过渡电阻测试仪采用电动取样器，自动将矿缆中的过渡电阻值和相对应的相位在仪器中用符号和数字自动显示。仪器取样方便、测试可靠，大大节省了劳力，提高了测试精度，提高了功效。我厂在1990年对原85型仪器的电路和夹具作了较大的改进，使仪器性能上有了更大的提高。


ED-201型矿用电缆过渡电阻测试仪为携带式，主要包括电气测试部分和机械传动机构两部分。电气测试部分：由直流数字电压表和直流恒流源组成。测量结果采用LED数字显示。测试电流具有0—5mA可调节输出，也以LED数字显示。机械传动机构部分：采用手动操作夹具、电动取样器取样。


ED-201型矿用电缆过渡电阻测试仪有测量精度高、稳定性好、结构紧凑、使用方便等特点，完全符合国标GB1178的要求。


ED-201型矿用电缆过渡电阻测试仪适用于电缆厂、矿山、电力输送、科学研究等单位。是矿用电缆制品质量检测必备的仪器。

技术参数

1．  测量范围：1Ω--10ΚΩ。

2．  量程：    2ΚΩ；10ΚΩ两挡。

3．  电压量程：2V；20V；200V。

4．  测试电流：0—5mA可调。

5．  测量精度：±0.5%读取±2字。

6．  显示：    3  1/2位LED数字显示0—1999单位，小数点和过载自动显示。

7.    自动判别所测电缆相位,用A、B、C表示。

8.   测试架：
     （1）试样长度L≤500mm。

     （2）试样外径Φ20—Φ100mm。

     （3）探针直径≤ф1.5mm。

     （4）手动操作电动取样，判别取样芯线位置是否正确及其所属相线。

9.   电源:   220V±10%

      功率：70W
