真空吸砂机（请往下浏览有大量案例照片供参考）
◆产品特点 Product features

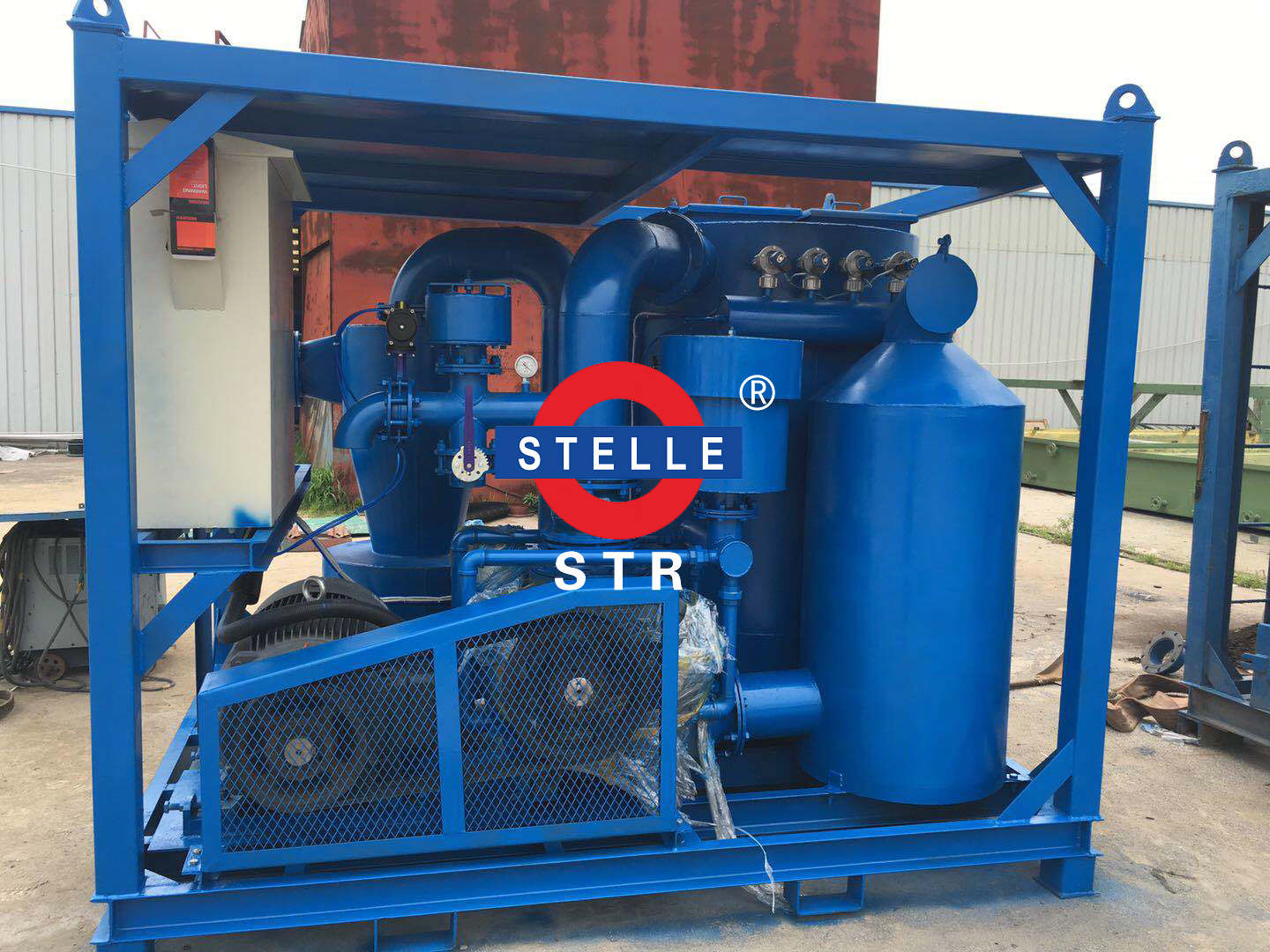

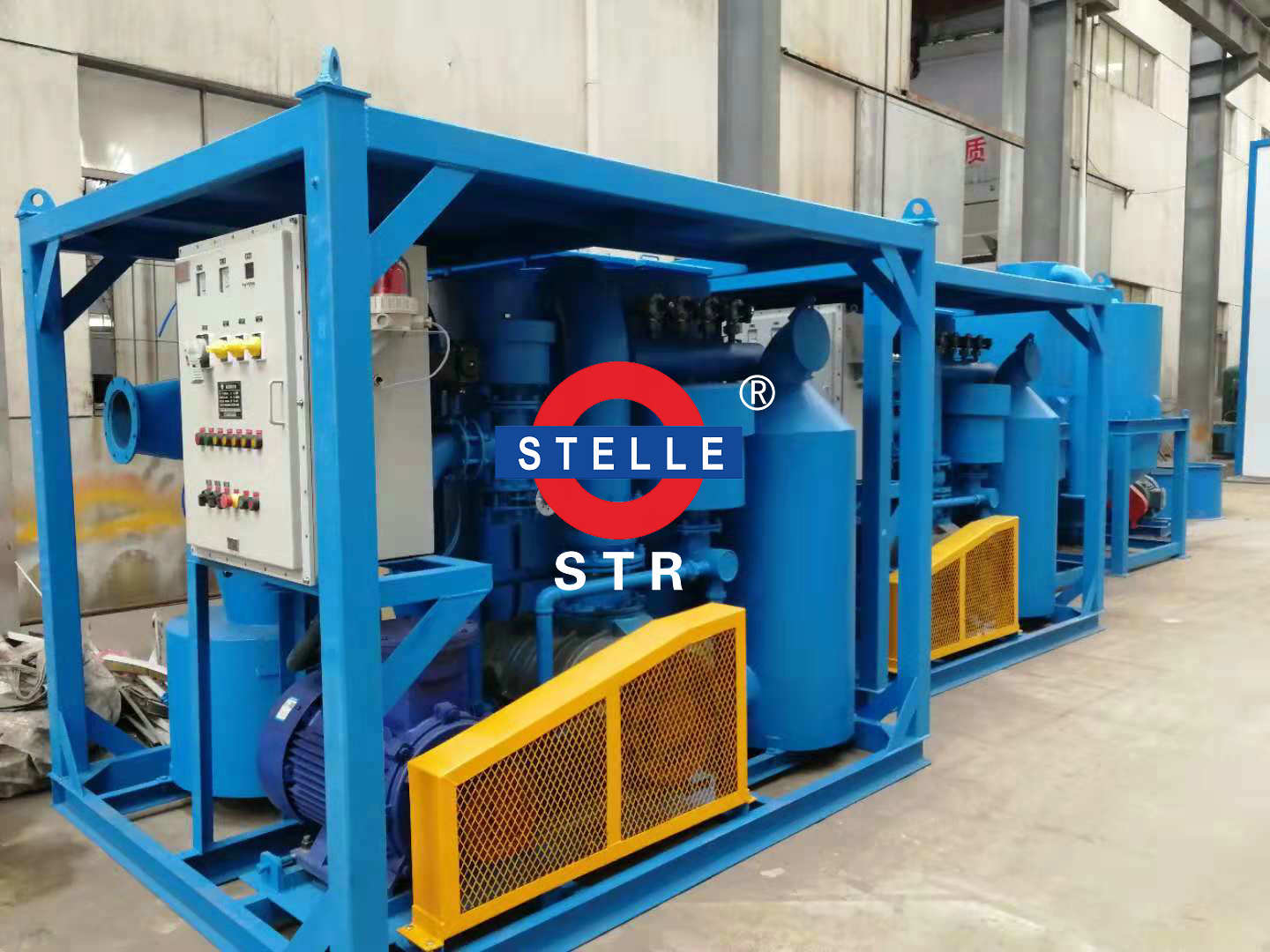

电动真空吸砂机是专为回收铜矿砂，钢砂等磨料而设计的一种负压气力输送设备。由重力分离器，旋风除尘器，滤筒除尘器，真空泵，消音器和电控柜等部分组成。结构紧凑坚固。集装箱框架便于吊装及叉车搬运。
SSCE系列电动真空吸砂机具有吸砂能力大，功率消耗低，电气控制先进，操作简便等特点。分整体移动式和分体固定式两种。
Electric vacuum sand machine is special designed abrasive negative pressure pneumatic conveying equipment for recovery copper ore, such as steel grit and design . It consists of gravity dust cyclone separator, filter canister, dust catcher, vacuum pump, silencer and electric control cabinet components. The structure is compact strong. Container framework for hoisting and forklift handling.
SSCE series of electric vacuum suction sand sand machine has the capacity, low power consumption, advanced electric control, simple operation, etc. Points overall mobile and fixed type two kinds of fission.
◆主要技术参数 Main technical parameters
真空泵 Vacuum pump | BH250CV |
真空度 Max vacuum degree | -0.06Mpa |
风量 Air volume | 50m3/min |
噪音 Noise | ≤85db(A) |
除尘器过滤面积/材质 64m2/高效聚酯合成纤维，可用水清洗
Precipitator filtering area/ Material of 64 m2 / high quality polyester synthesis fiber,
can clean with water
除尘器粉尘排放浓度Filter dust emission concentrations | ≤10mg/m3 |
吸砂管直径Suck sand tube diameter | 4"～5" |
吸砂能力Suck sand ability | 4-9t/h |
主机外形尺寸Air end Shape dimension | 2900×2200×2250mm |
主机重量Host weight | 3800Kg |
储砂量Tore sand amount | 8吨 |
外形尺寸Shape dimension | φ1700×3000mm |
重量Weight | 1400Kg |
电器控制 PLC全自动控制系统，设有多种安全保护 The electric control system, PLC automatic control which has many safety protection | |
◆主要技术参数 Main technical parameters
型号 Model | STR-55 | STR-75 | STR-90 |
功率 Power | 55kw 三相四线Three-phase four-wire | 75kw 三相四线Three-phase four-wire | 90kw 三相四线Three-phase four-wire |
电源 Power source | 380V/50Hz | 380V/50Hz | 380V/50Hz |
STR-系列真空吸砂机技术资料
1.1 简介STR-系列真空吸砂机，是专为回收喷砂粒料而设计的一种负压气力输送设备。分为整体式和分体固定式整体式吸砂机主要用于船舶特涂吸砂、吸尘。整体式吸砂机框架由型钢焊制而成，上部设有吊耳，下部设有叉车孔，移动运输简便。内部零部件布置合理，既紧凑又便于维修保养。
整体式吸砂机设计为两个单元：▲主机及除尘机组。
▲吸砂罐：丸料回收罐。将两个单元用软管连接。所有内部电气部件均已安装连接好。用户供电、供气即可使用。
分体式吸砂机主要用于造船涂装厂房吸砂、吸尘。
分体式吸砂机按用户涂装厂房安装位置设计为以下单元：
▲主机组：真空泵、电动机、消音器。
▲除尘机组：旋风除尘器、滤筒除尘器、集灰斗、喷吹阀。
▲重力分离式吸砂罐：吸砂罐、料位器。
▲电控箱：PLC全自动程序控制。将主机组、除尘机组、吸砂砂罐用钢管连接，各用电、用气部分与电控箱连接好。用户供电、供气即可使用。
核心部件：
★韩国ST250VBF/ST150V罗茨真空泵主机。
★大面积高效滤材滤筒除尘器。
★高防护等级名牌电动机。
★ PLC 可编程序控制器。
1.2 工作原理真空吸砂机启动后，在自动循环工作状态下，真空吸砂机的吸嘴半插入砂料，在真空泵的作用下，空气夹带着砂料经吸嘴进入吸砂管，在重力分离式吸砂罐内砂料与空气分离，砂料留在吸砂罐内，空气由旋风除尘器、滤筒除尘器过滤经真空泵、消音器从排风口排出。吸砂罐内料满后，由料位器反馈信号至电控箱，吸砂机自动停机。吸砂罐内砂料经自动放砂阀放出，放砂时间为间隔启动时间，放砂结束后吸砂机自动启动。在手动工作状态下，料满自动停机，吸砂机需手动启动，否则不再开机。
1.3 安全装置STR系列真空吸砂机具有电机过载保护、真空度过载保护、启动与停机自动卸荷、断相与相序保护、反吹压缩空气欠压保护、排气温度保护等多重保护功能以保证吸砂机高效可靠运行。
1.4 STR系列真空吸砂机规格整体式吸砂机
型号 | 功率 | 大真空度 | 吸砂能力 | 吸口直径 |
STR-37 | 37 kw | 60% | 2-3 t/h | 100mm |
STR-75 | 75 kw | 60% | 3-8 t/h | 100mm |
STR-90 | 90 kw | 60% | 3-9 t/h | 125mm |
分体式吸砂机
型号 | 功率 | 真空度 | 吸砂能力 | 吸口直径 |
STR-75 | 75 kw | 60% | 3-8 t/h | 100mm |
STR-90 | 90 kw | 60% | 3-9t/h | 125mm |
技术规格、特点2.1技术规格功率：37~90KW大真空度：60%（-0.0667MPa）风量：22-50m3/min供电：三相380V 50Hz反吹风压缩空气：0.5-0.7 MPa吸砂量：2-8 t/h过滤面积：33-64㎡粉尘排放＜70mg/m3吸砂管直径： 4″噪音：85 dB(A)
2.2特点
★ 在真空泵入口处加装防护网，避免异物进入真空泵造成损坏。
★ 滤芯清灰方式：手动、自动时间间隔脉冲喷吹清灰
★ 在电控箱内主电源开关不闭合时，单独闭合控制电源开关，即可对控制系统功能进行检测。★ 结构紧凑合理。
