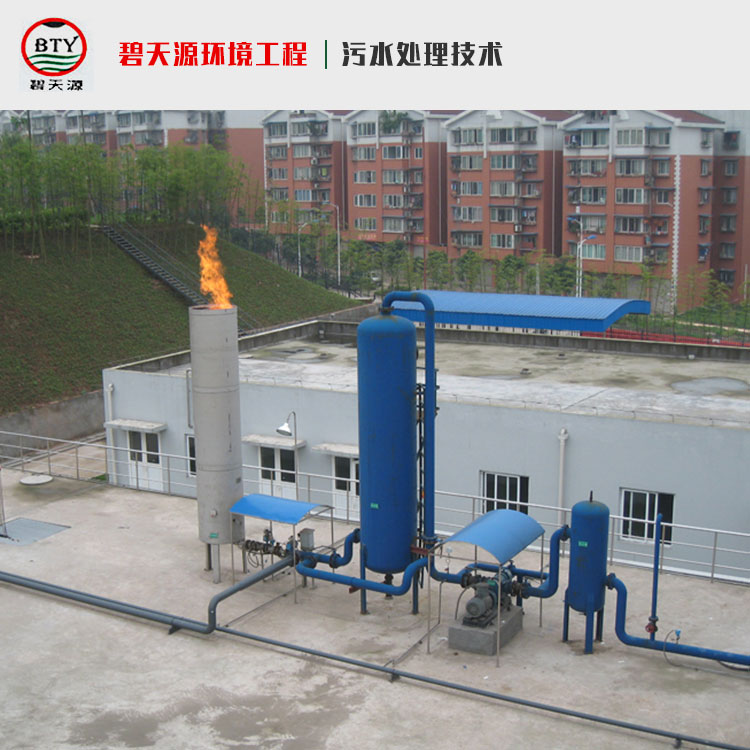

全自动沼 气燃烧器由背压阀、阻火器、手动检修阀门、气动阀、燃烧器、排气孔、电气控制装置、点火器等组成。

集成装置收集污水厌氧处理中产生的沼 气，通过管道输送至沼 气燃烧器。压力控制以检测管内气压，当压力达到设定值时，气动点火装置，打开气动阀，沼 气通过阻火器至燃烧器，与空气混合燃烧，经排气孔排入大气，当管道内太坏力低于设定值时，关闭阀门，结束燃烧。

1、沼 气燃烧器主要技术参数

电源电压：220VAC

工作压力：0—3Kpa

压力控制范围：1.2—2.5，根据沼 气量做具体调整

输出信号形式：压力、温度4—20Madc

2、沼 气燃烧器设备安装及调试

由于沼 气为可燃性气体，排气孔处于高位，故安装时必须注意做好系统的接地。接地装置彩用镀锌角钢接地极（50*50*5，L—2500），并用镀锌扁钢上（40*4）连接地极、排气孔等，根据现场情况，接地极也可进利用地下的钢筋混凝土或埋地敷设的金属管道（非易燃易爆、液体蒸汽电气等管道）。

用手动方式进行点火调试，记录压力－时间、温度－时间变化曲线，根据调试情况设定压力控制仪和温控仪的参数。一切正常后切换至自动方式进行。

3、沼 气燃烧器常见工作故意及排除方法

燃烧不稳定，异常熄火：温控仪（上限设定值低于正常燃烧时的温度）通过检测燃烧温度反应燃烧情况，当系统处于工作（燃烧）状态而温控仪持续测量不到温度是说明点火不成功或燃烧过程异常熄火，通过气气控制继续点火并产生延时报警信号。此时应检查温控仪、点火装置（手动，点火时有火花产生）、气动阀（是否正常打开、开度满足气流要求）。

4、沼 气燃烧器操作与保养

手动操作方式：旋钮开关置于手动位置。当压力控制仪显示压力〉1－2Kpa时，用旋钮开关打开气动阀，用按钮开关控制点火，通过排气孔上的观察窗观察点火及燃烧过程。

自动操作方式：手动异常后，主式旋钮开关置于正常位置。当管道内气压倒设定值上限时，打开气动阀门，同时启动点火装置，随着沼 气进入燃烧器，开始点火燃烧，当管道内气太坏力低于设定值下限时，自动半闭气动阀，结束燃烧过程。

5、沼 气燃烧器系统结构示意图

A为气动阀，B为点火器，C为压力变送器，D为电磁阀，E为温度探头

6、集气装置收集污水厌氧处理中产生的沼 气，通过管道输送至沼 气燃烧器。压力控制仪检测管道内气太坏，当压力到达设定值时，启动点火装置、找开气动阀，沼 气通过阻火器至燃烧器，与空气混合后燃烧，经排气筒排入大气：当管道内气压低于设定值时，关闭气动阀，结束燃烧。

7、沼 气燃烧器点火原理：

8、（1）C压力到上下限（约3Kpa，可调），D开启，同时B打火，延时20秒后A打开，点燃主管道的沼 气。A打开后延时20秒后D和B关闭。

9、（2）C压力到下限（约1.5Kpa压力，可调）到位后A关闭。为防止A打开时管道压力瞬间失压，A打开保持10秒（可调）后如果达到压力下限再关闭。点火周期结束转入下个周期。

10、（3）A打开20秒后，温度探头未达到适当的温度（约300℃，可调），点火未成功，报警。达到适当的温度后，给出信号到整个工程的PLC系统，点火成功。
