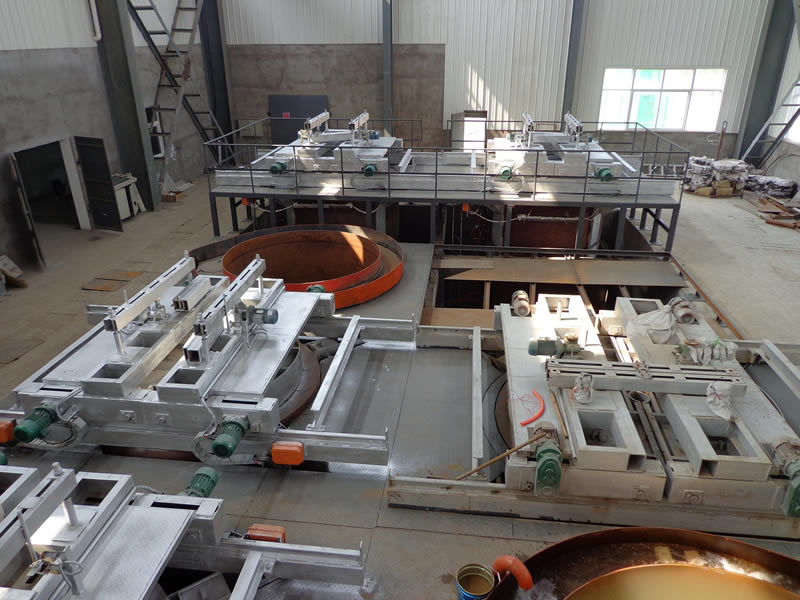

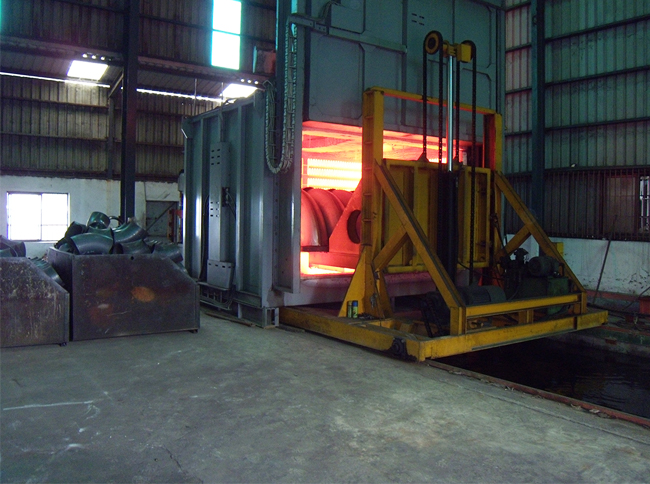

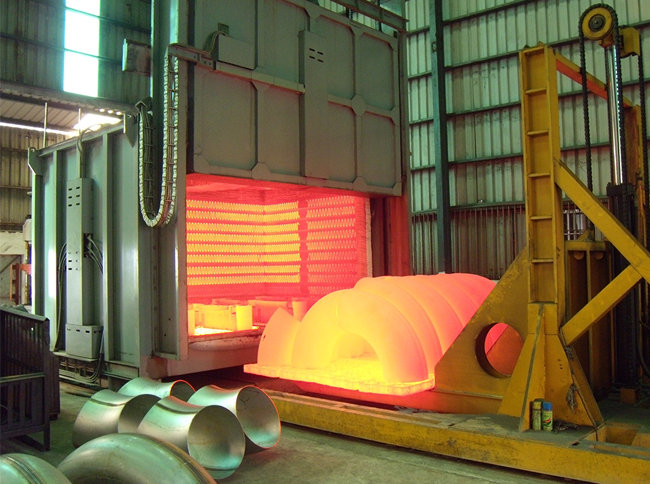

淬火炉由炉体、炉门、加热元件、通风机构及控制系统等几部分组成。  炉体由型钢及钢板焊接而成，炉衬内壁采用不锈钢板与炉壳连接成整体，炉体及炉胆夹层内填充硅酸铝耐火纤维作隔热之用。  炉门设计在炉体的下部，也就是说工件的进出是从下面进或出的。本炉体的下口开启，炉门的起闭动作采用机械传动的方式，通过电动机、减速箱、链轮、链条、道轨等完成。  加热元件采用高电阻合金的电阻带，通过的挂钩布置在内胆的两侧，与内胆绝缘。  通风机由鼓风机和导风板组成，鼓风电动机与加热元件有电气连锁，只有当鼓风机接通后加热元件才能通电，这样可保证加热元件能在通风循环的情况下工作。 在炉体下部设有一水池，以便工件短时间内进入水池进行淬火处理。  控制部分采用可控硅、数显表等对温度控制及报警。  电炉在炉门起闭机构和装料升降机构上装有限位开关，此开关与控制柜电源联系，当工件升至点时，接通炉门起闭电源，并接触加热元件电源。当炉门打开时，切断加热元件电源，并接通升降机构电源，使工件下降进行水淬火。
