水利格栅清污机CAD安装图

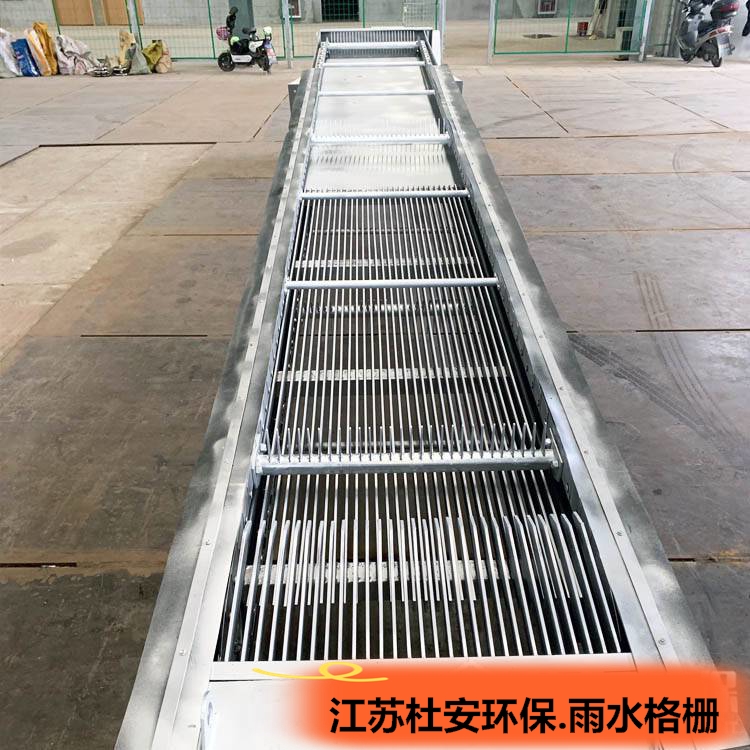

杜安栅条式机械格栅

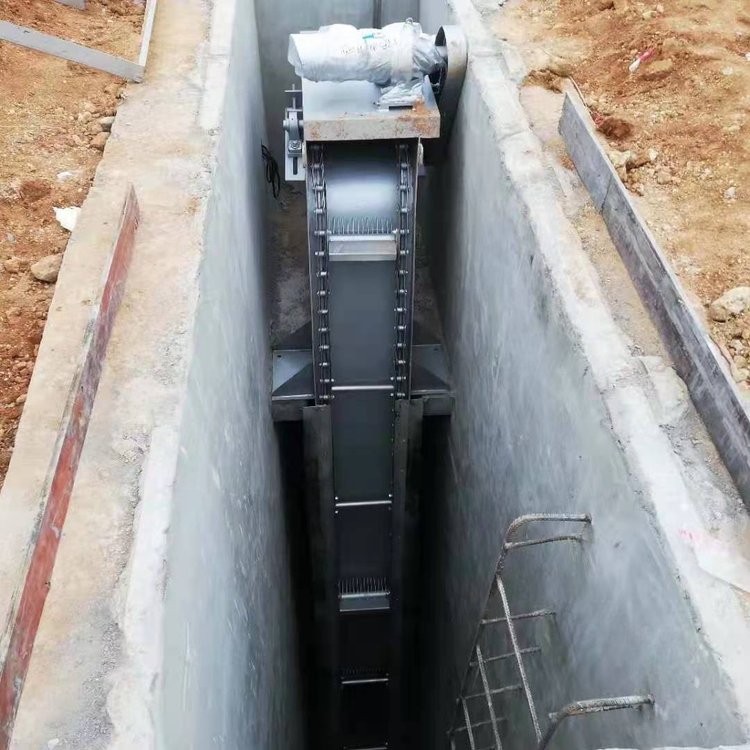

自清式循环齿耙格栅机

水利格栅清污机，应用于污水处理厂进水口和泵站的取水口，以及沉砂池的前端，拦截水体中的农作物根茎、城市生活垃圾、树枝、水草等杂物，以保护水泵正常工作和减轻污水处理后道工序的处理负荷。格栅宽度可根据污水处理量的流量由300mm到3000mm，格栅间隙可根据污物的处理要求：间隙从2mm至50mm。

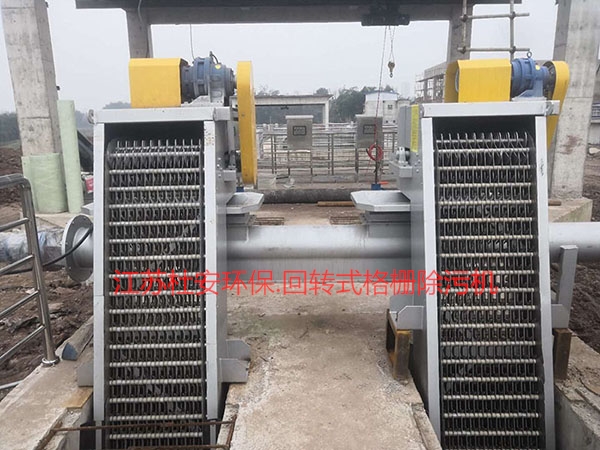

回转式格栅除污机结构组成：

回转格栅一般由驱动机构、链条传动系统、耙污齿耙装置、机架、过载保护机构、电控系统组成。

工作原理：驱动机构带动链条传动系统旋转，齿耙系统随链条传动将拦截的污物沿着格栅除污机由下向上将污物提升至池面通过翻转，污物落入收集装置，周而复始运行实现固液分离。

回转式水利格栅除污机产品技术特色：
回转式格栅除污机为新型的机械格栅除污设备，用于市政和工业污水处理中截取并自动清除污水中颗粒、块状悬浮物，一般设在粗机械格栅后。
回转式格栅除污机主要由机架、驱动机构、传动机构、固定栅条、往复移动栅条、电气控制等部分组成。生产的回转式格栅除污机在结构上一改以往移动齿耙只能作单向直线运动的机械格栅模式，实现通过曲柄边杆机构而上下往复移动齿耙，将污物逐阶推至污物卸料口，而自动卸渣。
本机械格栅可制成不锈钢及非金属齿两种形式，链条等水下件为不锈钢材质，可自动分离固液，可按用户对沟宽、沟深的要求作非标设计及供货，栅条间隙范围为1mm至6mm。
土建条件图依用户工艺要求提供详细的回转式格栅除污机图纸。

污水格栅机适用范围：
回转式格栅除污机主要用于较浅水渠进口处的固液分离，如给排水泵站、污水及雨水提升泵站、污水处理厂、水质净化厂等，机械格栅广泛应用于城市污水处理厂、自来水厂、泵站、电厂进水口，自动拦截并清除水中的漂浮物，保证下道工序的正常运行；回转式格栅除污机十分适合生活污水处理、纺织印染污水处理、屠宰、制糖、酿酒、食品加工废水处理、制革污水处理、造纸污水处理工程中的固液分离。
1、城市污水中固体物的分离。
2、纺织印染废水、屠宰废水、制革、造纸废水的固体清除。
3、原毛及洗毛废水的固体清除。
4、自来水取水点的进水口和热电厂冷却水进口处固体清除。
