耦合挂件

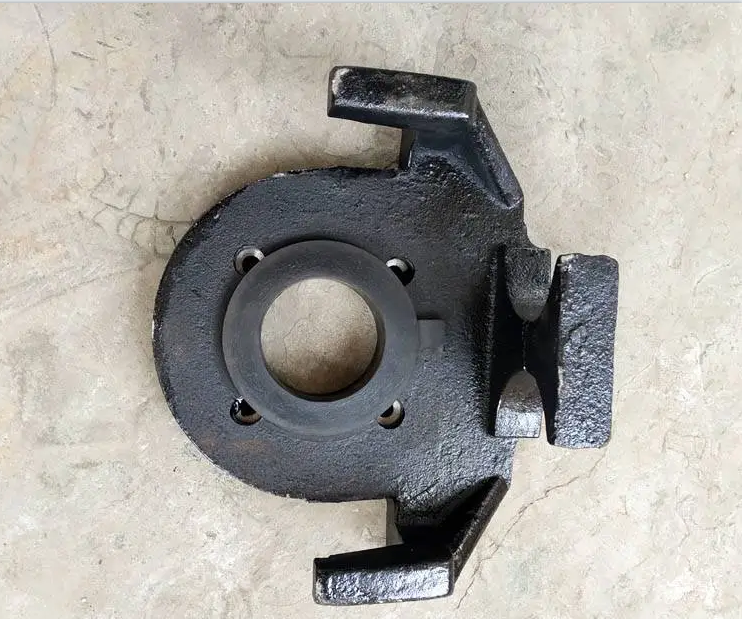

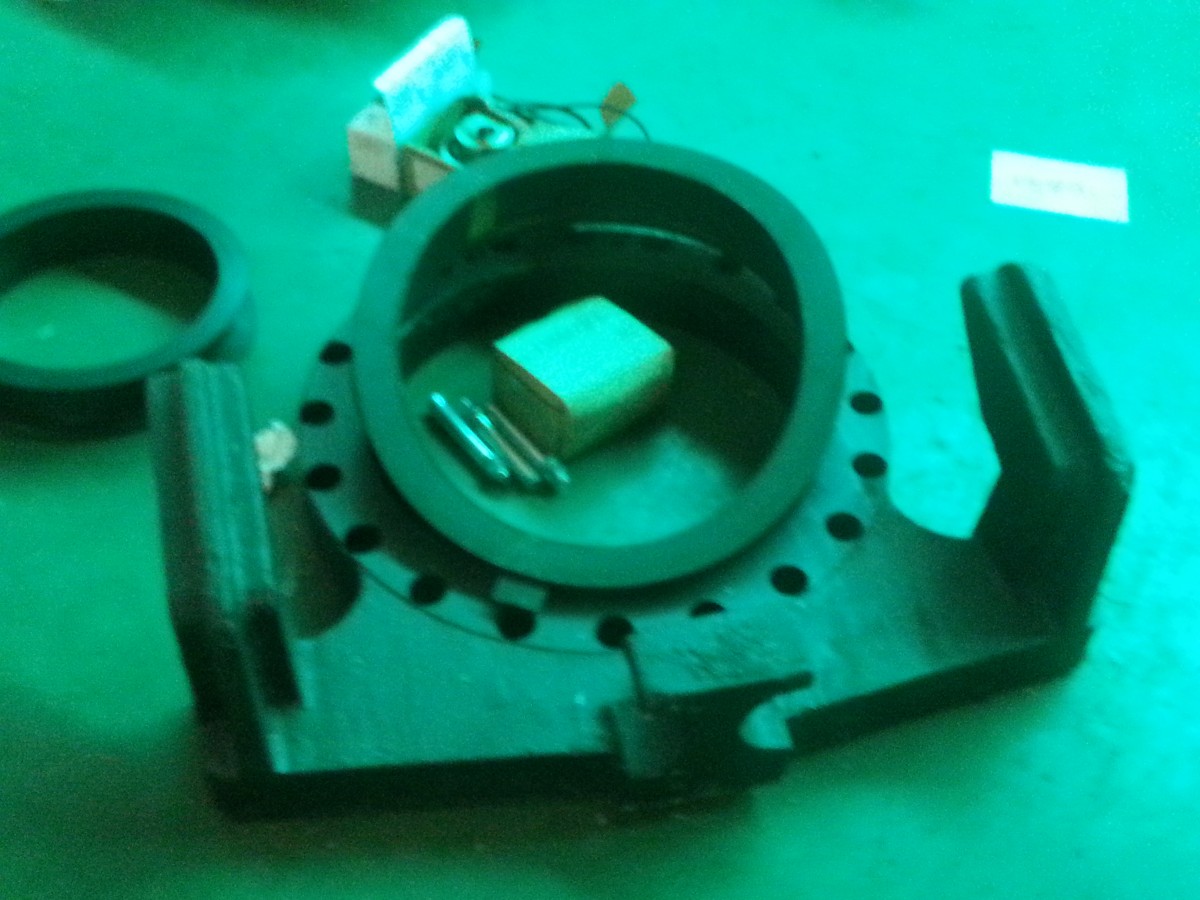

自耦支架

潜污泵耦合器

潜水泵着脱装置

GAK自藕装置安装：

自动耦合式潜污泵安装主要是耦合装置的安装和泵的吊装。安装前在泵吊环上系上链锁，供起吊与下泵之用。

耦合装置的安装步骤：

偶合架用四个螺栓固定于泵体；出水管固定于基底；定位锥体安装于出水管座；导管下端套在定位锥体上，上端套在导杆架的橡胶块上；而后将导杆架固定于水池壁。橡胶块的作用：用导杆架上的螺钉调节橡胶块的轴向压紧程度，使橡胶块的直径与导杆内径相吻合，让导杆稳定。

泵的安装步骤：

起吊水泵，将耦合架上的导向孔对准导杆，徐徐放下吊索，使泵沿导杆自由下滑，泵体出口与出水管座口即自动对准；松开吊索，在泵的自重作用下，使耦合架上的斜面与出水管座上相对应的斜面楔紧，泵体法兰面与出水管座密封面即可紧密贴合，这样就实现了泵和出水管座的自动耦合。需要起吊时，只需拉起吊索，使泵和耦合架与出水管脱开，将泵与耦合架沿导杆拉起即可。

自耦支架孔距参数表：
