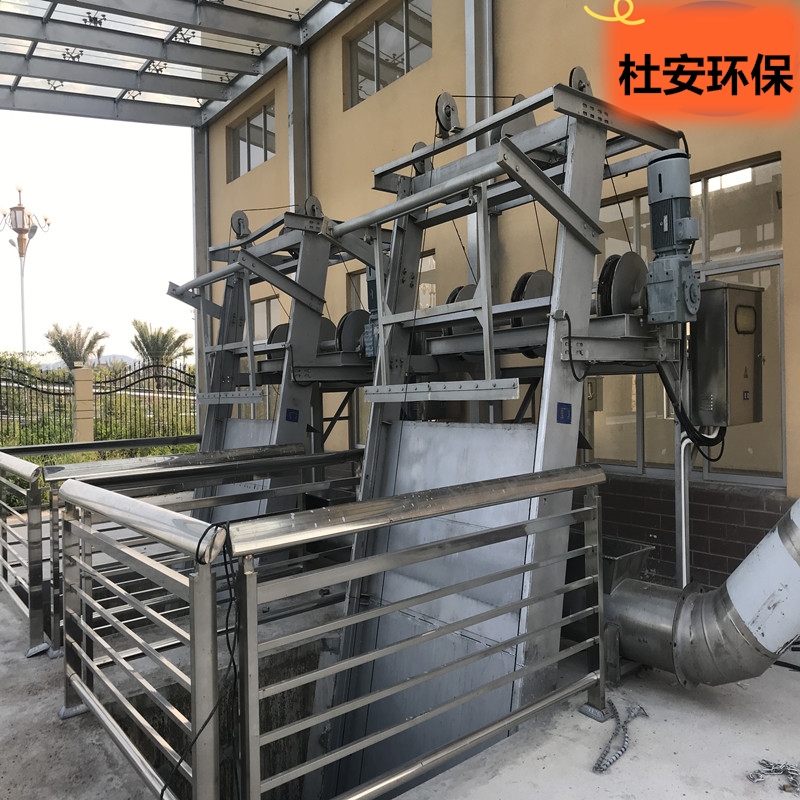

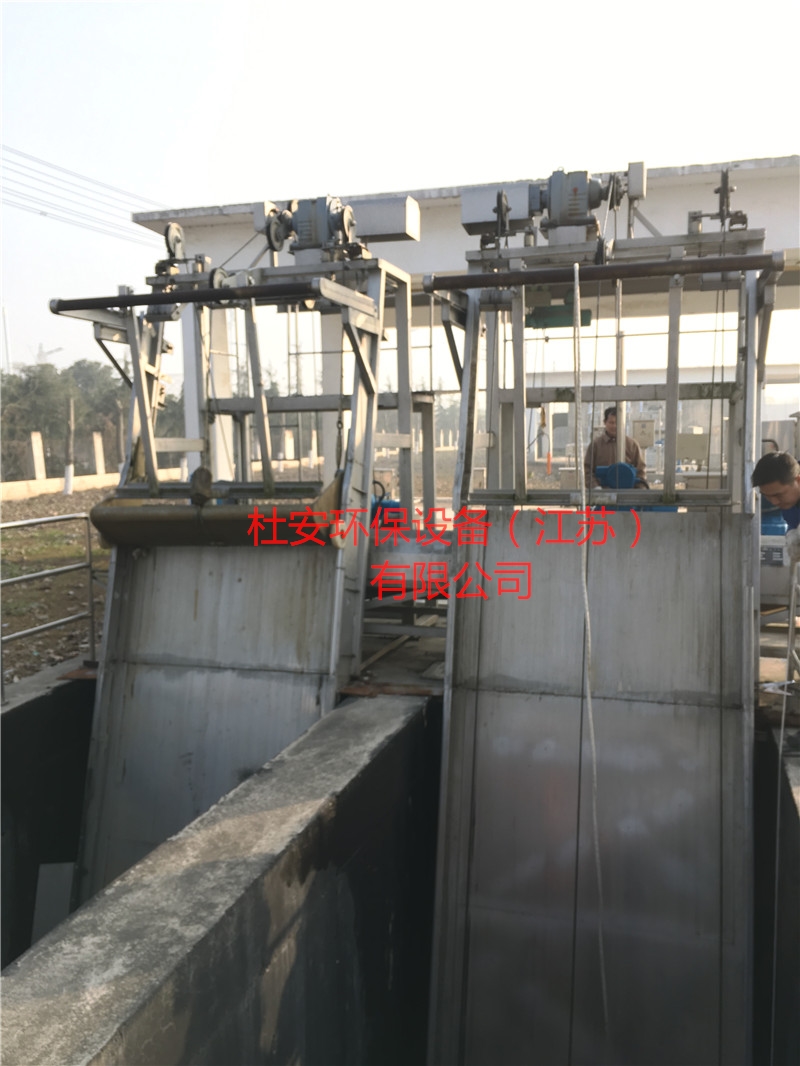

杜安环保抓斗式移动格栅清污机CAD安装图
牵引式格栅清污机结构及工作原理
牵引式格栅除污机由架体总成、齿耙组合、传动机构、底脚、水下链轮组合、栅条等部件组成。
主要结构
（1）格栅本体呈整体式结构，在厂内专用平台上组装、调试，空机试运行8小时后出厂。
（2）栅条采用定制扁钢。
（3）链条采用特制的宽链板不锈钢链条，链条的安全系数不小于6，并设有链轮张紧调节装置。在链槽中运转时，不需增加其他阻渣装置，即可有效防止栅渣缠入链槽，避免了卡阻现象。
（4）链槽内装设特殊材料垫层，既减小了运行时的磨擦阻力，又减小了运行噪声。
（5）传动机构根据需要可采用轴装式回转减速机，并设机械过扭矩保护装置。并配置张紧轮装置，拆装方便，外形精巧美观。
（6）除污耙齿采用定制压加工成形，齿形精度高，与栅条啮合准确，除渣干净彻底。
设备名称：抓斗式格栅除污机 | 设备位号： | |||||
装置位置： | 数量（台）： | |||||
制造商：江苏杜安环保 | 设备型号： | |||||
项 目 | 工艺技术参数 | 江苏杜安环保响应参数 | ||||
使 用 介 质
| 名称 | 原水 | ||||
主要成分 | 水、沙 | |||||
温度（℃） | 常温 | |||||
密度（kg/m3） | 1050 | |||||
粘度(厘泊) | ||||||
PH | 4～10 | |||||
性 能 参 数 | 栅渠尺寸（m） | B渠宽×H渠高=2.0×2.55 | ||||
单台较大流量（m3/s） | ≥1.59 | |||||
栅条净间距B(mm) | 5 | |||||
倾角 | 75° | |||||
栅前水深 | 1.65 m | |||||
结
构 | 型式 | 自清式循环齿耙清污机 | ||||
传动方式 | ||||||
排渣高度（m） | 详附图 | |||||
材 料 | 主体 | 不锈钢材料304 | ||||
耙齿 | 尼龙/不锈钢304 | |||||
主机外的支撑等附件 | 不锈钢材料304 | |||||
驱 动 机 | 功率（kW） | 2.2 | ||||
电源 | 380V 50HZ 3Ph | |||||
防护等级、绝缘等级 | IP65、F级 | |||||
供 货 范 围 | 主机 驱动机 底座 联轴器及护罩 地脚螺栓 润滑系统 随机附件 其它 | |||||
说 明 | 1.抓斗式细格栅除污机包括主机、驱动装置、电控柜、就地控制箱、安装附件、备品备件、一次使用的润滑油等。 2.其它详见机械设备的一般及特殊技术要求。 | |||||
杜安环保抓斗式格栅清污机主要包括以下构件（但不限于此）：
A. 栅齿及框架
B. 除污齿耙及其导轨
C. 电机
D. 传动装置
E. 机架
F. 卸渣耙刷
G. 链条及链轮
H 现场控制箱（采用一控二配置，不锈钢箱体）
