折桨式搅拌机技术说明

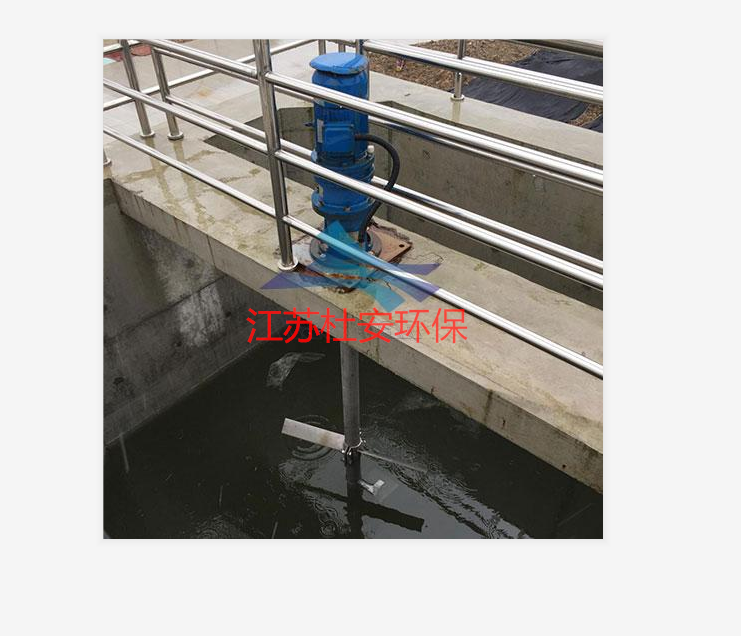

·折桨式搅拌机安装在废水回收系统的污泥平衡池内，用于平衡池均质污泥沉淀及

避免产生死角。

1供货范围

·提供折桨式搅拌机应为成套装置，需配备导杆、10m 水下电缆等有效和安

全运行所必需的附件，能够满足就地手动控制和远程自动控制。

·所有安装、固定、连接螺栓等附件。

·随机备品备件，专用工具、安装调试、维修使用手册。

·安装图、使用说明书、合格证和装箱清单等

杜安环保折桨式搅拌机出厂资料提交：

性能能够测试报告

折桨式搅拌机布置图、设备基础图

折桨式搅拌机重量

配套电气控制原理图

现场试验程序、操作规程、安装使用说明等技术资料。

折桨式搅拌机主要设备性能要求

工作条件：

折桨式搅拌机在下列条件下能正常连续运行。

含无机砂的污泥中；

介质温度不超过 40℃；

介质的 PH 值在 5-9 之间；

液体密度不超过 1500Kg/m3；

长期潜水运行，潜水深度一般不超过 10m；

杜安环保ZJ-1200折桨搅拌机配套控制箱的基本要求

A.2.1现场控制箱内电气元件一次元件应满足额定分断能力：≥50kA的要求。箱内所有电气控制系统操作安全，动作可靠，开关、按钮、指示仪表应满足远方/就地控制要求。

A.2.2元器件要求：

塑壳断路器：国产，分断能力50kA；

小型断路器：国产；

接触器：国产；

热继电器：；

启停按钮及指示灯：国产；

端子排：国产。

所有电气元件的安装、调试、验收须达到要求。

A.2.3所有就地控制箱/柜采用304不锈钢制作，厚度不小于2mm，且箱/柜门上带有不锈钢门把手。

A.2.4箱门锁应统一选用防腐牢固的合金门锁，外锁选用钥匙型门锁，内锁选用便捷式门锁，同一类型锁的钥匙应相同。控制箱面板上必须还设置一开有观察孔的密封罩罩住指示灯和按钮等元件，并可上锁，以防雨水使元件受潮，采用硅橡胶密封圈。

A.2.5控制箱的防护等级:室内不低于IP54，室外不低于IP56。

A.2.6电气设备的颜色标识

电气设备外壳颜色标准为银色。材质为喷塑或304不锈钢。

其中按钮与指示灯的使用应符合IEC60073中的相关规定。
