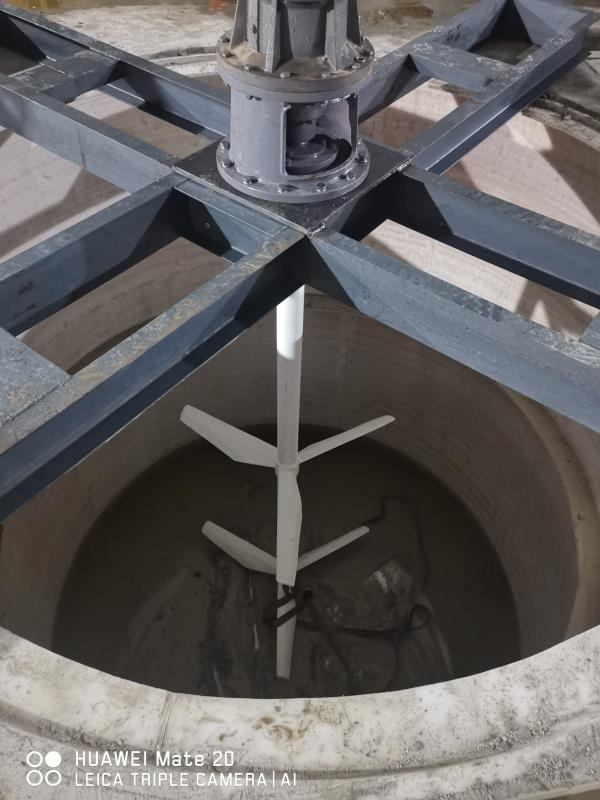

石灰池立式搅拌机

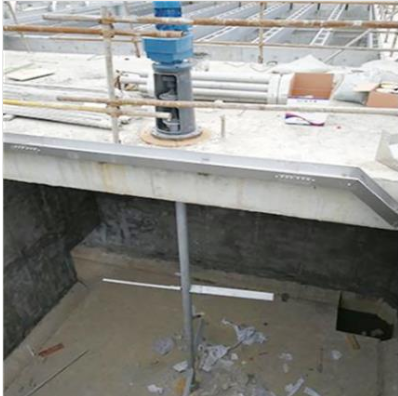

悬空立式搅拌机

立式搅拌混合机

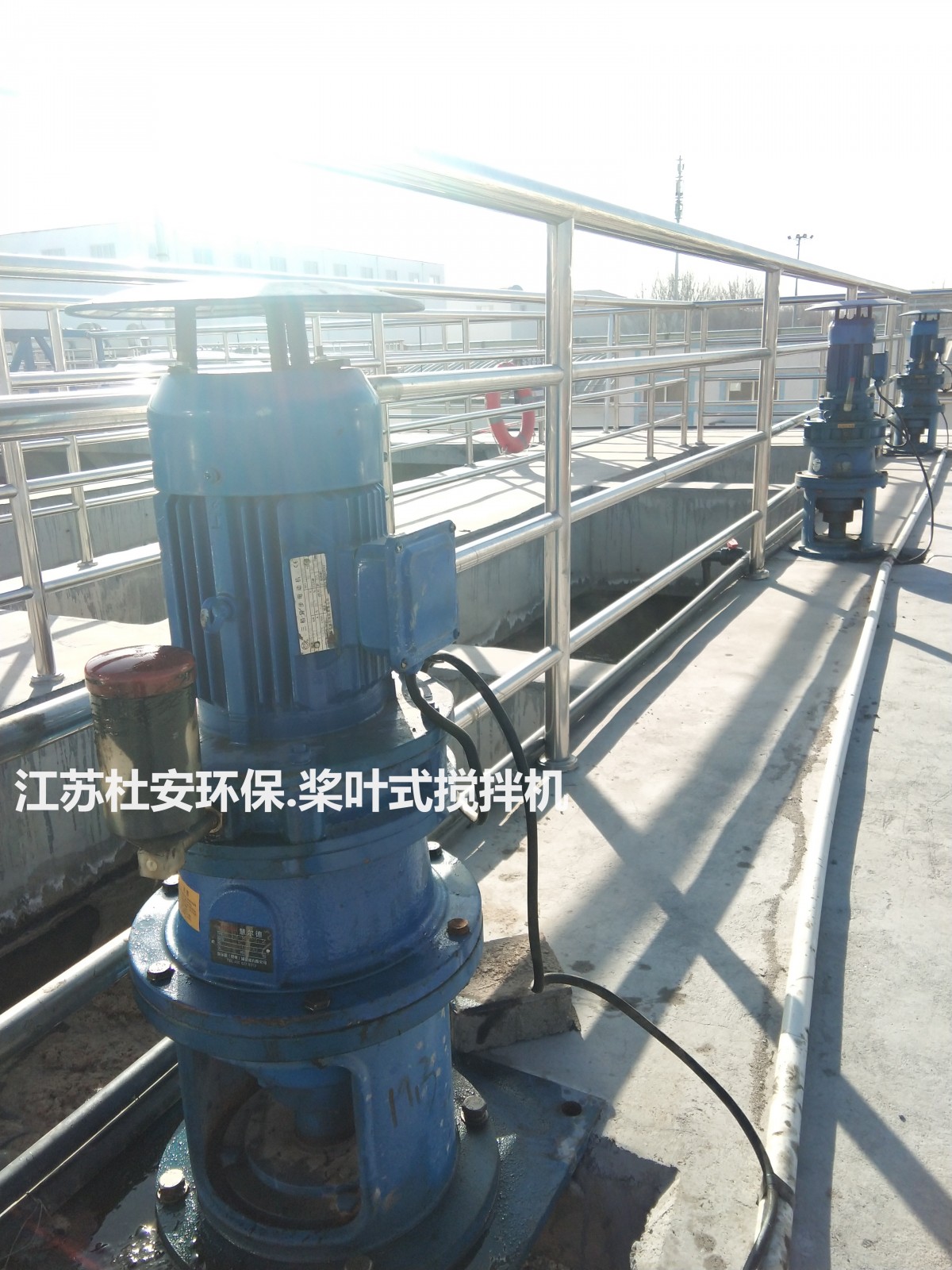

杜安环保折桨式搅拌机构造与材料：

①电动机

电动机及减速装置是组装在一起的成套折桨搅拌机。

电动机的技术要求：

电动机材质及性能应符合《旋转电机基本技术要求》GB755－87 标准，ASTM 及 IEC颁发的相关的技术标准。

·电动机适合 380V/3ph/50Hz 电源操作，电机定子绕组和定子引线的绝缘等级至少为 F 级，外壳防护等级 IP55，立式安装。

电动机设计节能，能在冲击载荷情况下运行，其额定功率大于搅拌机设计 轴功率的 1.15 倍，但不超过 1.3 倍；油脂润滑的滚珠轴承，在 1500rpm 或 1000rpm 或 750rpm 的条件下操作运行。

②减速装置

折桨式搅拌机采用齿轮减速装置，传动轴和桨叶材质为304、316不锈钢或碳钢防腐。

减速装置的技术要求：

齿轮箱箱体材料为球墨铸铁或等效材料，坚固结实，铸造不容许出现裂纹、气孔等现象。

齿轮减速、平行轴设计及全密封油浴润滑结构。仅使用螺旋伞齿轮或斜齿轮组，不允许使用涡轮蜗杆结构；设计应结合可“变换齿轮”的特点，在无需从齿轮箱上卸下电动机的情况下，即可改变搅拌混合器的输出转速；齿轮箱的转动效率不低于 95％。

轴承采用NSK品牌，可以24小时连续工作，使用寿命不少于 100000 小时。

润滑系统可靠的向齿轮和轴承连续供油，不能另设油泵，齿轮箱油位应通 过牛眼视镜或油位标尺来查看；齿轮箱轴承的润滑也可用润滑脂，但用润滑脂的轴承应设有补充油脂的油标，不允许封死。

装置外壳应防尘、防油漏，可采用搅拌轴周围设置油挡的方法来防止输出轴部位 漏油，不使用油封。

③搅拌轴的支承

支承的技术要求：

搅拌轴的支承不得伸入池内，应能承受搅拌轴和叶轮的重量，并可承受操作所需的扭矩、弯矩及轴向负荷；支承型式应保证搅拌机操作时，轴大部分偏转力不传递到减速器齿轮及轴承上。

搅拌轴的支承轴承用于油脂润滑，并设有补充油脂的油杯，支承轴承的基本额定寿命应不少于 100000 小时。

④折桨式搅拌机搅拌轴

搅拌轴的技术要求：

·桨式搅拌机搅拌轴采用 304 不锈钢衬橡胶或 316L 不锈钢，不允许使用玻璃钢或复合材料；轴

加工时要进行矫直、磨光和表面或退火处理。

·搅拌轴有足够的扭转和弯曲刚度；轴的拉伸应力计算值应低于其材料拉伸屈服应力值至少 3 倍，而剪应力计算值应低于材料剪切屈服应力值至少 3.5 倍。

·搅拌轴全长不设联轴器，不设水上水下辅助轴承。

·搅拌轴与齿轮箱实心轴连接使用刚性联轴器，与齿轮箱空心轴连接应使用弹性联轴器。联轴器位于齿轮箱下部，拆卸轴时不影响齿轮箱；拆卸轴时，齿轮箱内件暴露不允许的。

⑤叶轮

叶轮应由浇铸轮壳及叶片组成，材质为 304 不锈钢衬橡胶或 316L 不锈钢，轮壳与叶片的连接应考虑到拆卸方便和防腐效果。

叶轮的技术要求：

·叶轮应是高效的轴流型，或轴流型与径流型组合叶轮，或等效的叶轮。叶轮顺时针旋转。

·叶片用螺栓（双螺母防松脱）连接至中央轮壳，轮壳通过键槽、锚钉与轴连接。

·叶片数应不多于 3 片，叶片具有足够的强度和刚度，转动时不得产生变形。设计叶片切面与搅拌轴线夹角随叶片直径的增大而增大，或等效的切面。

3 折桨式搅拌机安装要求和检验

在安装前，杜安环保为防止部件损坏而包装的防护粘贴，不得提前撕离。

安装技术条件：设备安装前，投标商应对水池相关尺寸及安装标高进行检测，并应符合设计要求。升降用导轨安装时应垂直于水面，其垂直度允差应不大于 1/1000mm。

现场检验和调试：安装后，应按技术要求进行检验，保证其允差值符合规定的指标。应检查和加注润滑油脂。

4.质保期

质保18个月，货到现场起算，终身免费指导保养。

JBJ立式混合搅拌机配套控制箱的基本要求

A.2.1现场控制箱内电气元件一次元件应满足额定分断能力：≥50kA的要求。箱内所有电气控制系统操作安全，动作可靠，开关、按钮、指示仪表应满足远方/就地控制要求。

A.2.2元器件要求：

塑壳断路器：国产，分断能力50kA；

小型断路器：国产；

接触器：国产；

热继电器：；

启停按钮及指示灯：国产；

端子排：国产。

所有电气元件的安装、调试、验收须达到要求。

A.2.3所有就地控制箱/柜采用304不锈钢制作，厚度不小于2mm，且箱/柜门上带有不锈钢门把手。

A.2.4箱门锁应统一选用防腐牢固的合金门锁，外锁选用钥匙型门锁，内锁选用便捷式门锁，同一类型锁的钥匙应相同。控制箱面板上必须还设置一开有观察孔的密封罩罩住指示灯和按钮等元件，并可上锁，以防雨水使元件受潮，采用硅橡胶密封圈。

A.2.5控制箱的防护等级:室内不低于IP54，室外不低于IP56。

A.2.6电气设备的颜色标识

电气设备外壳颜色标准为银色。材质为喷塑或304不锈钢。

其中按钮与指示灯的使用应符合IEC60073中的相关规定。
