YSL型变压器用螺旋板式强油水冷却器

结构特点和工作原理
       螺旋板式冷却器是一种应用广泛的热交换设备，它具有传热效高、阻力损失小。操作稳定可靠、结构紧凑，价格便宜等优点。目前已广泛应用在石油化工制冷、有机化工食品、机械、冶金等工业部门，螺旋板强油水冷却器是由两张厚度为2- 3mm卷制成两个均匀的螺旋通道的螺旋体。在两螺旋通道的首尾两头即螺旋体的上下方和外缘切向方向上各焊上接。
       管及法兰，两通道内分别有一种有载液体（油和水）呈全逆流状态进行热量交换。其冷却面积为两钢板的展开长乘以钢板宽之和。为了增强钢板的刚度、提高螺旋体的临界压力，在两张钢板的同- -相面上焊有-定密度的定距柱，这样亦可增加流体的扰动性、增大雷诺数、提高传热效率。
       由于螺旋通道曲率均匀通道中流体无大的换向，因而阻力较小且无死角。为了提高换热效果通常流体在通道中流速较大，可防止通道污垢堵塞，且通道本身有自洁作用，另外两螺旋通道中还留有排气（液）孔便于操作又可作取样化验之用。

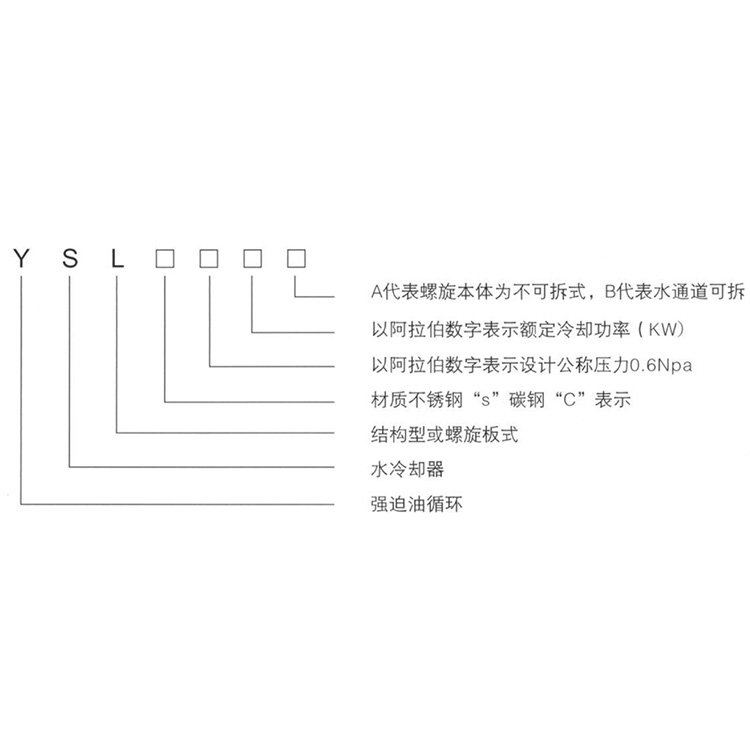

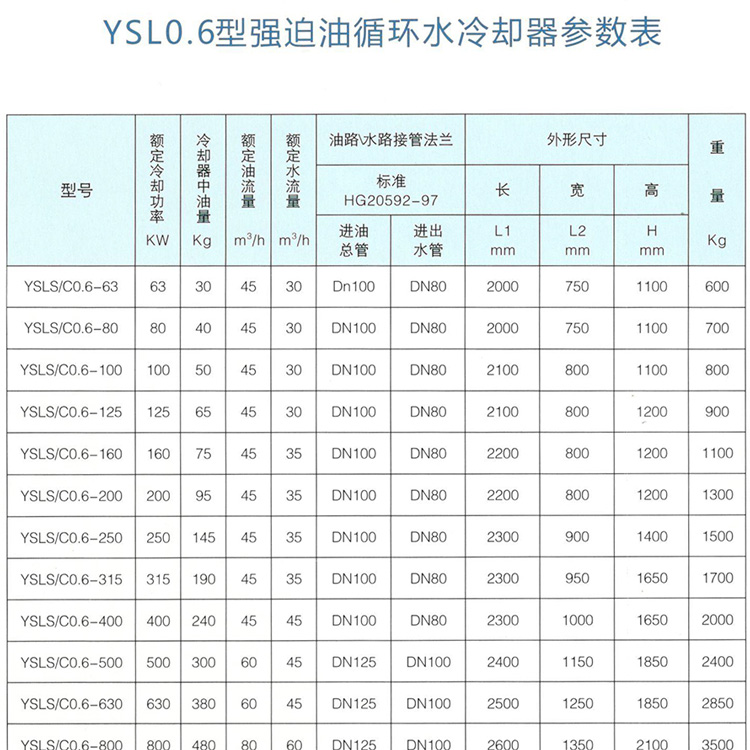

YSL0.6型变压器用强冷却器型号参数

       例1：YSLS-0.6- 160-A为不可拆式螺旋板冷却器，材质为不锈钢耐酸，设计压力为6Mpa.换热面积为16m21冷却功率160KW）。
       例2：YSLC-0.6-200- B为水通道可拆式螺旋板冷却器，材质为碳素钢，设计压力为0.6Mpa.换热面积为20m2 （冷却功率为200KW）。

产品特点
       1、传热效率高
       总传热系数可达3300Kcal/ m².h. C ，传热效果优于YF （风冷）螺旋板式冷却器换热系數是传统列管的1-3倍，从而节约了能源，且有良好的经济性。
       2、热损失少
       本油冷却器结构紧凑，占地面积、外露表面积均小。若常温流体从外边缘通道流至油冷却器中心，则无需保温。
       3、结构可靠
       油、水两通道为整板卷制，焊接密封，保证了油水热交换时不会混合，从而使变压器能安全运行。
       4、自清洗功能
       本油冷却器可在确保通道压力下降不大的情况下，适当增大液体流速，可以提高传热效果。液体呈螺旋形流动，具有自动清洗功能，污垢不易沉积，从而减少了停车检修，节约了维修费用。

技术参数
       1、公称压力规定加6Mpa 1.OMpa（注：指单通道承受的工作压力，本厂试验压力为设计压力的1.25倍）。
       2、允许的工作温度：碳钢换热器允许温度范围为：1C +200C，不锈钢换热器允许温度范围是1C+900C，碳钢换热器允许温度升降压范围按有关操作规定。
       3、选用设备时，应通过适当的工艺计算，选定流体的合适工作状态，使油冷却器通道内的流体达到湍状态（一般液体流速≥1m/sec。）
       4、用户可根据不同工况选用不同材质，本手册中，符号C表示碳钢Q235A材质，符号S表示不锈钢SUS304.321.316L材质。
       5、单台冷却器使用时，一般使用双油泵， 一台使用另一台备用，如单台设备不能满足使用要求时，可以采用多台联合使用，但组合必须符合下列规定：
       （ 1）并联组合：只限于同一规格的换热器；
       （2）串联组合：换热器的板克和通道间距都应相同。
       （3）混合组合：一个通道并联，另-通道串联，只限于同一规格的换热器。
       6、安装形式：卧式和立式。为使停车后能将物料彻底排干净，以免冬天产生冻裂和损坏，通常使用式。
       7、油冷却器接管方位以产品出厂图纸为准，接管公称直径按表-选取。 如用户有特殊要求，可与本厂技术部协商，在用户选定规格后，可来函索取外形尺寸参考图。

YSL0.6型变压 器油冷却器的选用和安装
       1、油冷却器和选用及使用
       目前，对电炉变压器选用的油冷却器，本厂已经有系列型号（见表一）。冷却介质为水，冷却水的进口温度不能超过30C.否则将影响冷却效果。如需要（可在进水口安装电接点、温度计，用户可外接监控。）订货时需提出。
       冷却水的水质应达到下列指标：
       浑浊度≤50mg/L、碳酸钙100~ 200mg/L.硫酸钙1500-2000mg/L.铁0.1mg/L、锰0. 1mg/L、氯离子（Ce）≤25mg/L. PH值=7. 冷却水饱和指标1>0 （ 如果1<0会对不锈钢有腐蚀倾向）冷源介质为干净的循环水，使用河水必须加过滤器，以免河水里的其它杂物流入冷却器内，造成堵塞等现象，影响冷却效果。有条件的可将冷却水软化后使用，以免造成污垢，影响冷却效果，使用深井水硬水必须进行软化。冷却器水通道结垢后，可请锅炉清垢公司进行清洗，时间可根据水质和冷却效果而定，有条件的可使用锅炉除垢剂进行清洗。
       方法如下：
       将锅炉除垢剂（药末）按千分之5溶解于清水中进行循环冲洗数小时，然后打开排污阀（冷却器进水管下方）用清水冲洗干净即可。对于水质条件很差，又无清冼条件的使用单位，可选用水通道为可拆式冷却器（B型）。以便水通道打开清洗，但设备造价高。
