一、箱体结构：

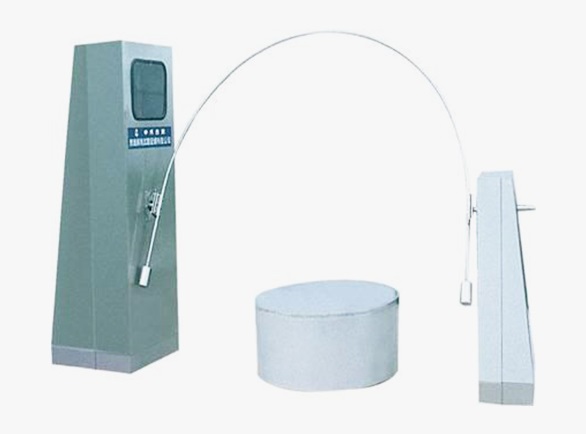

淋雨试验设备由摆管支架、摆管传动、工作旋转台、电气控制四部分组成，其中支架、回转台防护罩、储水箱、试验水加压回流装置、控制台采用SUS304不锈钢发纹板制作。
喷嘴：根据试件的大小，决定摆管的弯曲半径。喷嘴为可拆式喷嘴，喷孔可根据标准要求的孔径随时更换，以使射出的水滴均匀，流量充足。
试验水循环：储水箱连接水源自动补助试验水，水经加压泵传输经分流装置、流量计、压力表至摆管喷嘴。
二、符合标准
本产品满足GB 2423.38—90《电工电子产品基本环境试验规程 试验R：水试验方法》，严格按低压电器外壳防护IPX1…IPX2…等级GB10485-89、GB/T4942.2-93、IEC、GB 4208—93、GB 4706、GB 7000等相对应的国家标准及其它相关标准的技术参数设计制造。
三、控制系统：
摆管摆动：通过电机、变频器（进口件）驱动减速器、偏心轮机构、齿条齿轮等机械传动实现。利用变频器调节摆管次数(单位时间内)，通过偏心轮机构调节角度。
工作台旋转：电机带动涡轮减速旋转，从而达到工作台旋转速度。主工作台上部配备有网格型可调升降辅助样品架。根据不同的摆管直径来调整辅助样品架的高度。网格型样品架可有效增加摆管在喷射样品底部时的受试面积。
四、型号与参数
