一、产品概述

该试验设备主要用于考核电工电子产品外壳、密封件在水试验后。或者在试验期间是否能保证该设备及元器件良好的工作性能及技术状态。

同时产品在运输过程或使用中可能受到侵水的影响，为产品技术标准提供引用依据。适用以自然条件为基础所进行的人工淋雨试验，不带有强风速的降雨，不考虑试件的高温及雨水温度温差所引进的大量进水。

二  技术规格

1     淋雨试验装置（冲水式IPX5）

a      喷嘴内径：Φ6.3mm；

b     水流量：12.5±0.625 L/min；

c     水压：按规定水流量调节；

d     主水流的中心部分：离喷嘴2.5m 处直径约为40mm 的圆；

e      喷嘴至外壳表面距离：2.5-3 m

2     淋雨试验装置（冲水式IPX6）。

a      喷嘴内径：Φ12.5 mm；

b     水流量：100±5 L/min；

c     主水流的中心部分：离喷嘴2.5m 处直径约为120 mm 的圆

d     样品架直径为550mm

e      喷水水压：30～100kpa

f      喷水角度：任意可调

三、结构

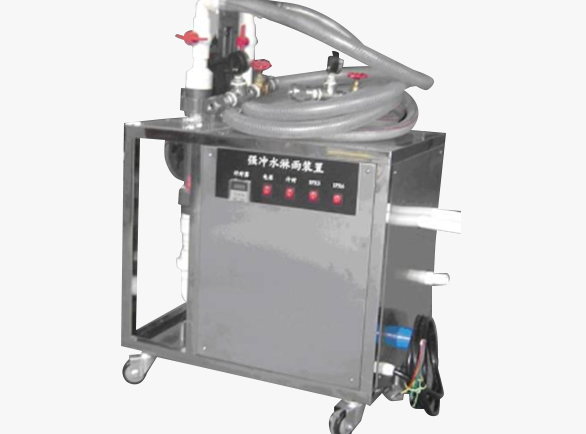

装置说明及组成

说明：本装置按《GB4208-93外壳防护等级IP代码》中技术要求IP×5、IP×6（二特征数字5及二特征数字6）设计制造。

防喷试验时，可移动至任何一处适合场所防喷试验，按所须要求调节好流量、压力、时间及喷射范围。即可进行试验。

装置组成：

试验装置由蓄水箱、加压水泵、调减压阀、流量调节器、水管、分流装置等组成。

储水箱：加厚型高级拉丝不锈钢氩弧焊接制成。

喷射支架：不锈钢精加工制成。

符合IEC60529、IPX5、IPX6、CNS、ECE、GB4208-93外壳防护等级IP代码等外壳防护等级之规范。

四、水压控制系统

1、用流量计调节压力大小

2、泄压手动调节水阀

3、配备水过滤器
