一、概述

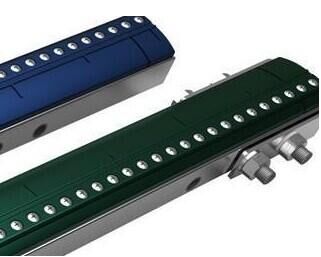

WDC型电极式电子水尺是新一代数字式传感器,它是利用水的微弱导电性原理,测量电极的水位获取数据.独特优点是误差不受环境因素影响，只取决于电极间距，测量精度高，稳定可靠，使用方便，避免了传统水位传感器的零漂、温漂，受水质、杂草影响的缺点。信号可通过各种传输方式传输。

本产品能长期连续自动检测水位，环境要求宽松，安装费低、稳定性好、精,确,度高。可应用于城市积水、水库、湖泊、河流、灌区等场合。

二、主要特点

1.误差固定，不会随着量程的扩大而改变，可以保证精,确1cm。

2.没有零点漂移和温度漂移。

3.不受水质、波浪、杂草的影响。

4.无机械运动部件，无锈蚀卡死等现象。

5.安装方便，无需建设测井，系统投资小。

6.有防雷保护装置，减少后期维护成本

7.外部有刻度，方便测量对比与人工观测

8.超低功耗，减少电池，太阳能板成本。

9.采用不锈钢外壳与高性能密封材料特殊处理，具有防腐、防冻、抗老化。

10.电源电压可选，常用DC5V(定制)、DC12V可选。

三、技术指标

单元规格：40cm、50cm、80cm、100cm、120cm、150cm、160cm。

变幅范围：由以上单元任意组合。

精度： 1cm。

供电方式：DC5V±15%(定制)、DC12V可选。

传输方式：RS485。

功耗：静态功耗<2mA,大功耗小于30mA。

,：20米。

四、接口定义

电源与信号定义
