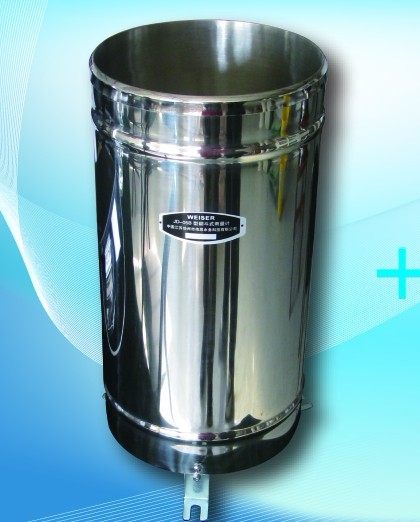

JD-05B/10B型翻斗式雨量计

1  概述
本仪器为降水量测量一次仪表，其性能符合国家标准GB/T11832-2002《翻斗式雨量计》要求。
本仪器的核心部件翻斗采用了三维流线型设计，使翻斗翻水更加流畅，且具有自涤灰尘、容易清洗的功能。

2  构造、特点
本仪器由承雨口、滤网、引水漏斗、翻斗组件、翻斗支承、倾角调节装置、干簧管、信号输出端子、底座、底座支承脚、不锈钢筒身等组成。
本仪器的翻斗支承为一体化旋转式定位结构，使翻斗的装、拆更加方便。
本仪器的翻斗为三维流线型设计，并设计有下垂式弧面导流尖，其造型美观流畅、翻水性能更好且易清洗维护。
本仪器的干簧管支架上装有两个干簧管，仪器两路信号输出中的一路用作现场计数，另一路用作遥测报信。
本仪器出厂时已将翻斗倾角调整螺丝锁定在 倾角基点位置上并对倾角螺钉作了点红漆漆封处理，用户现场安装仪器时只需调整地脚支承脚调高螺母的高度使水平泡位于中心位置即可投入使用，不必现场再调整翻斗倾角。
3   主要技术参数
3.1  承雨口径：φ20000.60mm； 刃口锐角：40o～45 o
3.2  分辨力：0.5mm或1mm；
3.3  测量准确度：≤±2%（室内人工降水、以仪器自身排水量为准）
3.4  雨强范围：0.01mm～4mm/min（允许通过大雨强8mm/min）
3.5  发讯方式：双触点通断信号输出
3.6  工作环境：
环境温度：0～50℃
相对湿度；<95%(40℃)
3.7  尺寸重量：φ216×350   2Kg.
