太阳能闸控系统--一体化流量闸门

太阳能闸控系统--一体化流量闸门

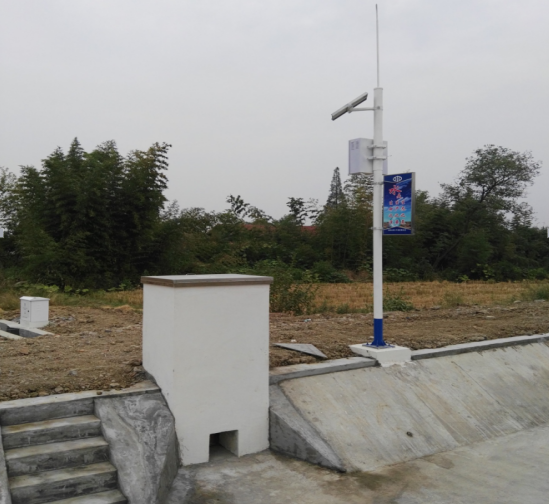

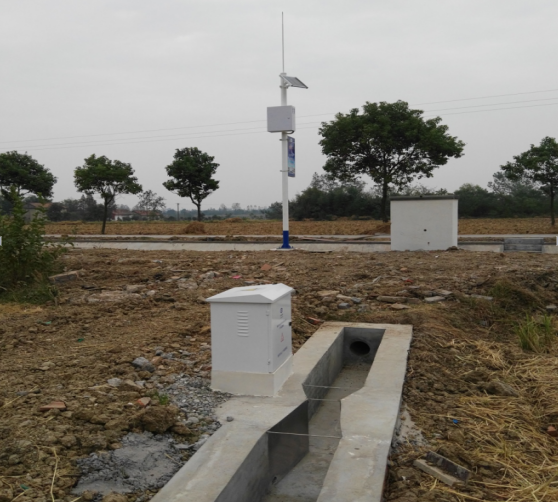

太阳能闸控系统（即一体化闸门）是精 计量和精准控制于一体的自动化计量灌溉设备，结合了小尺寸闸门、太阳能驱动、水位监测、流量监测、无线通讯控制、精 流量控制等功能，是闸门联动控制和灌区信息化解决方案的基础。一体化闸门定位为精 计量和精准控制的农田灌溉设备，实用的渠道宽度为0.5-1.8米，现场安装全部按照标准施工执行。通过集成闸门、控制器和测量，实现全套一体化设计，支持本地及远程控制。该系统由闸门现地控制单元（即一体化闸门），WEB控制系统、手机APP三部分构成。

主要技术参数
1.通讯接口：RS485、232通讯，格雷码，4-20mA等
2.供电单元：太阳能充电，蓄电池供电，22V～26V直流
3.静态工作电流：控制器＜65mA；RTU平均约30mA。DC24V（待机状态）
4.电源输出（供传感器等外设）：输出电压等于供电电源电压-0.5V，输出电流＜0.5A
5.电动机功率：DC24V/500W
6.太阳能功率：DC24V/100W
7.蓄电池容量：DC12V/130Ah
8.工作环境：环境温度 -10～50℃，相对湿度＜95%(40℃)。
9.尺寸：箱体：外形尺寸（宽×高×深）：500×600×200(mm)；

10.保护：电动机运转电流、蓄电池电压、太阳能充电状态，电机过载保护、电机欠载保护、电源异常保护、闸门运动异常保护等。
