屏蔽信号电缆ZRC-DJFPGR-300/500V1*2*1.5应用范围：用于电力、石油、化工、冶金等行业中控制、监控回路及配电装置中信号传输、控制及测量的连接电器仪表、自动化设备、成套控制柜、机械工程、照明工程等较大斜度的场合。

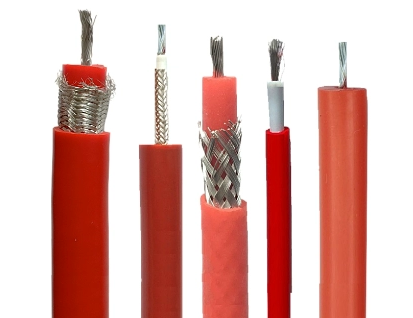

屏蔽信号电缆ZRC-DJFPGR-300/500V1*2*1.5产品结构：
导体：采用标准GB/T3956 多股裸铜丝绞合(镀锡或镀银铜丝可选)，符合GB/T3956-2008及IEC 60228：2004第5类。
绝缘：氟塑料F46，识别标志方法:GB6995
芯线：芯线成对绞合成缆，芯线颜色符合GB/T 5023.1及JB/T 8734.1中的优先色谱选用二芯绞合黑、白，三芯绞合黑、白、蓝
屏蔽：采用铜丝编织对屏总屏蔽/镀锡铜丝编织屏蔽符合TICW/03-2009之要求
护套：硅橡胶护套
护套颜色：红，可根据客户需要定制各种颜色
屏蔽信号电缆ZRC-DJFPGR-300/500V1*2*1.5产品特性：
电缆的长期工作温度应不超过180℃
阻燃、阻燃性：符合GB/T 19666-2025的规定
屏蔽信号电缆ZRC-DJFPGR-300/500V1*2*1.5技术参数：
工作电压：300/500V 。
测试电压：成品电缆2.5KV电压试验5min 成品电缆3.5KV电压试验5min不击穿。
绝缘电阻：≥ 3000 MΩ . Km （20℃）
Z小弯曲半径：无铠装层的电缆 8 X D（电缆外径）有铠装或屏蔽结构的电缆 15 X D（电缆外径）工作温度：固定安装-60-180℃
机械性能试验方法:GB/T2951
电性能试验方法:GB/T3048
规格选型：
ZR-DJFPGRP-300/500V-1*2*0.75 | ZR-DJFPGRP-300/500V-2*2*0.75 | ZR-DJFPGRP-300/500V-3*2*0.75 |
ZR-DJFPGRP-300/500V-1*2*1.0 | ZR-DJFPGRP-300/500V-2*2*1.0 | ZR-DJFPGRP-300/500V-3*2*1.0 |
ZR-DJFPGRP-300/500V-1*2*1.5 | ZR-DJFPGRP-300/500V-2*2*1.5 | ZR-DJFPGRP-300/500V-3*2*1.5 |
ZR-DJFPGRP-300/500V-1*2*2.5 | ZR-DJFPGRP-300/500V-2*2*2.5 | ZR-DJFPGRP-300/500V-3*2*2.5 |
ZR-DJFPGRP-300/500V-4*2*0.75 | ZR-DJFPGRP-300/500V-5*2*0.75 | ZR-DJFPGRP-300/500V-6*2*0.75 |
ZR-DJFPGRP-300/500V-4*2*1.0 | ZR-DJFPGRP-300/500V-5*2*1.0 | ZR-DJFPGRP-300/500V-6*2*1.0 |
ZR-DJFPGRP-300/500V-4*2*1.5 | ZR-DJFPGRP-300/500V-5*2*1.5 | ZR-DJFPGRP-300/500V-6*2*1.5 |
ZR-DJFPGRP-300/500V-4*2*2.5 | ZR-DJFPGRP-300/500V-5*2*2.5 | ZR-DJFPGRP-300/500V-6*2*2.5 |
ZR-DJFPGRP-300/500V-7*2*0.75 | ZR-DJFPGRP-300/500V-8*2*0.75 | ZR-DJFPGRP-300/500V-10*2*0.75 |
ZR-DJFPGRP-300/500V-7*2*1.0 | ZR-DJFPGRP-300/500V-8*2*1.0 | ZR-DJFPGRP-300/500V-10*2*1.0 |
ZR-DJFPGRP-300/500V-7*2*1.5 | ZR-DJFPGRP-300/500V-8*2*1.5 | ZR-DJFPGRP-300/500V-10*2*1.5 |
ZR-DJFPGRP-300/500V-7*2*2.5 | ZR-DJFPGRP-300/500V-8*2*2.5 | ZR-DJFPGRP-300/500V-10*2*2.5 |
