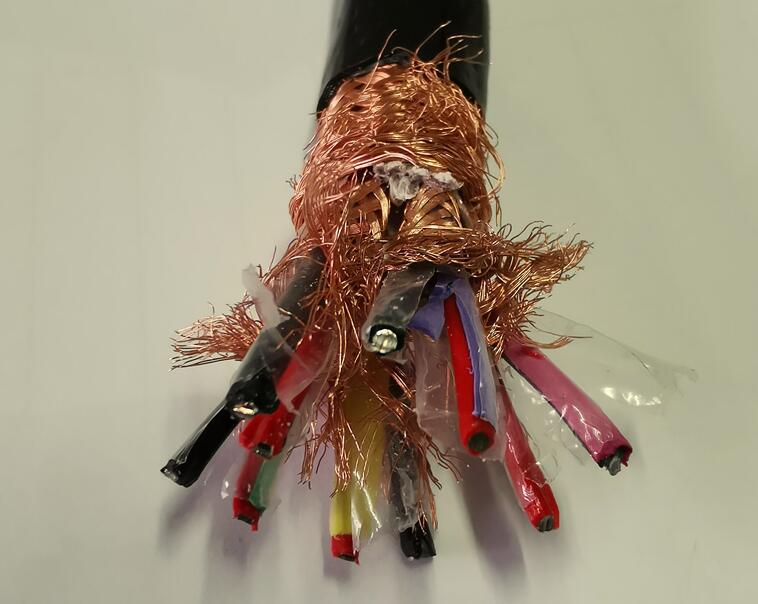

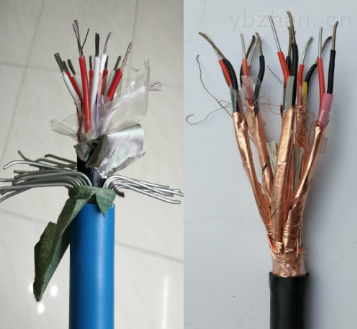

ZRC-KX-HA-FF46P2-2×2×1.5补偿导线电缆用途：
热电偶用聚氯乙烯绝缘和护套补偿导线、补偿电缆，具有优良的防潮、耐磨和阻燃性能；耐热用氟塑料绝缘和护套补偿导线、补偿电缆采用连续挤出工艺
本质安全防爆测温系统用热电偶补偿导线及电缆采用低电容、低电感结构，除具有普通热电偶补偿导线及电缆的性能外，还具有防爆安全性能，构成本质安全热电偶测温系统。
ZRC-KX-HA-FF46P2-2×2×1.5补偿导线电缆基本型号：
1、型号、合金丝材料及绝缘颜色
产品型号 | 配用热电偶
| 补偿导线及电缆合金丝 | 绝缘层着色 | ||
正极 | 负极 | 正极 | 负极 | ||
SC | S(铂铑10—铂)
| SPC（铜） | SNC（铜镍） | 红 | 绿 |
RC | RPC（铜） | RNC（铜镍） | 红 | 绿 | |
KCA |
K（镍鉻—镍硅） | KPCA（铁） | KNCA（铜镍） | 红 | 蓝 |
KCB | KPCB（铜） | KNCB（铜镍） | 红 | 蓝 | |
KX | KPX（镍鉻） | KNX（镍硅） | 红 | 黑 | |
NC | N(镍鉻硅—镍硅) | NPC（铁） | NNC（铜镍） | 红 | 灰 |
NX | NPX（镍鉻硅） | NNX（镍硅） | 红 | 灰 | |
EX | E(镍鉻—铜镍) | EPX（镍鉻） | ENX（铜镍） | 红 | 棕 |
JX | J（铁—铜镍） | JPX（铁） | JNX（铜镍） | 红 | 紫 |
TX | T（铜—康铜） | TPX（铜） | TNX（铜镍） | 红 | 白 |
注：型号 个字母与热电偶分度号对应，字母中“C”表示补偿型补偿导线，“X”表示延伸型补偿导线。SC型补偿导线可配用R分度号热电偶。
2、使用分类及护套着色
使用分类 | 精度等级及标志 | 护套着色 | |||
普通级 | 精密级 | 普通级 | 精密级 | 本安型 | |
一般用G | ――― | S | 黑 | 灰 | 蓝 |
耐热用H | ――― | S | 黑 | 黄 | 蓝 |
规格
产品名称 | 标称截面积 | 线芯对数 | 导体结构 | |
单股导体 | 多股导体（R） | |||
补偿导线 | 0.2 | 2～19
| 1／0.52 | 7／0.20 |
0.5 | 1／0.80 | 7／0.3 | ||
1.0 | 1／1.13 | 7／0.43 | ||
1.5 | 1／1.37 | 7／0.52 | ||
2.5 | 1／1.76 | 19／0.41 | ||
热电动势、允差及往复电阻
型号 | 使用 | 导线温度 | 热电势 | 允差 μv | 热电偶测量端温度 | |
普通级 | 精密级 | |||||
SC或RC | G | 0~100 | 645 | ±60(±5.0℃) | ±30(±2.5℃) | 1000 |
H | 0~200 | 1440 | ±60(±5.0℃) | --- | 1000 | |
KCA | G | 0~100 | 4095 | ±100(±2.5℃) | ±60(±1.5℃) | 1000 |
H | 0~200 | 8137 | ±100(±2.5℃) | ±60(±1.5℃) | 900 | |
KCB | G | 0~100 | 4095 | ±100(±2.5℃) | ±60(±1.5℃) | 900 |
KX
| G | -20~100 | 4095 | ±100(±2.5℃) | ±60(±1.5℃) | 900 |
H | -25~200 | 8137 | ±100(±2.5℃) | ±60(±1.5℃) | 900 | |
NC | G | 0~100 | 2774 | ±100(±2.5℃) | ±60(±1.5℃) | 900 |
H | 0~200 | 5912 | ±100(±2.5℃) | ±60(±1.5℃) | 900 | |
NX | G | -20~100 | 2774 | ±100(±2.5℃) | ±60(±1.5℃) | 900 |
H | -25~200 | 5912 | ±100(±2.5℃) | ±60(±1.5℃) | 900 | |
EX | G | -20~100 | 6317 | ±200(±2.5℃) | ±120(±1.5℃) | 500 |
H | -25~200 | 13419 | ±200(±2.5℃) | ±120(±1.5℃) | 500 | |
JX | G | -20~100 | 5268 | ±140(±2.5℃) | ±85(±1.5℃) | 500 |
H | -25~200 | 10777 | ±140(±2.5℃) | ±85(±1.5℃) | 500 | |
TX | G | -20~100 | 4277 | ±60(±1.0℃) | ±30(±0.5℃) | 300 |
H | -25~200 | 9286 | ±90(±1.5℃) | ±48(±0.8℃) | 300 | |
型号 | 在20℃时往复电阻值 Ω/m | ||||
0.2mm2 | 0.5 mm2 | 1.0 mm2 | 1.5 mm2 | 2.5 mm2 | |
SC或RC | 2.50 | 0.10 | 0.05 | 0.03 | 0.02 |
KCA | 3.50 | 1.40 | 0.70 | 0.47 | 0.21 |
KCB | 2.60 | 1.04 | 0.52 | 0.35 | 0.21 |
KX | 5.50 | 2.20 | 1.10 | 0.73 | 0.44 |
EX | 6.25 | 2.50 | 1.25 | 0.83 | 0.50 |
JX | 3.25 | 1.30 | 0.65 | 0.43 | 0.26 |
TX | 2.60 | 1.04 | 0.52 | 0.35 | 0.21 |
NC | 3.75 | 1.50 | 0.75 | 0.50 | 0.30 |
NX | 7.15 | 2.86 | 1.43 | 0.95 | 0.57 |
本质安全型补偿导线、补偿电缆
本安补偿导线除具有上述性能指标外，还具备以下主要本安性能指标
性能项目 | 单位 | 指标 |
工作电容（1kHz） | pF/m | ≤80 |
电容不平衡(1kHz) | pF/m | ≤1 |
分布电感 | μH/m | ≤0.6 |
静电感应电压（静电电压20kV） | V | ≤1 |
电磁干扰感应电压（干扰磁场400A/m） | mV | ≤5 |
ZRC-KX-HA-FF46P2-2×2×1.5补偿导线电缆使用特性
1、工作温度：耐热级（H）：
聚全氟乙丙烯（F46）200℃
可溶性（PFA）260℃
硅橡胶 180℃
普通级（G）:
聚氯乙烯70℃和105℃
低烟无卤阻燃聚烯烃70℃
交联聚乙烯90℃
2、很低环境温度：氟塑料和硅橡胶护套：
固定敷设－60℃
非固定敷设—20℃
聚氯乙烯护套：
固定敷设—40℃
非固定敷设—15℃
3、电缆允许弯曲半径：非铠装电缆很小为电缆外径的6倍
铜带屏蔽或钢带铠装电缆很小为电缆外径的12倍
氟塑料绝缘和护套很小为电缆外径的10倍
