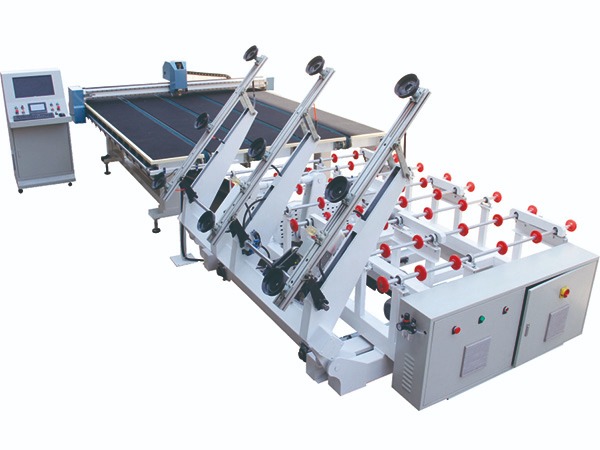

一、2621单翻单工位上片台

机械配置：
1)、 翻转链轮链条：特制高精度加强形
2)、 传输滚轮：进口PU材质
3）、真空吸盘：进口丁青胶材质（双吸附结构）
4）、传输/翻转电机：邦非力电机
5）、真空泵：上海石桥
6）、轴承：日本NSK

电器原件配置：
1）、PLC控制器：台湾台达
2）、变频器：台湾台达
3）、光电开关：上海索能
4）、断路器：中国正泰
5）、控制电榄：进口柔性屏蔽电榄
6）、接触器：中国思燕科技
7）、主控气动元件：浙江永庆气动

8）、触摸屏：台湾台达

技术参数：
1）、上片尺寸范围：至小上片尺寸：1000*1000mm； 至大上片尺寸：1830*2440mm

2）、上片厚度：2-25mm

3）、至快上片周期：40-60秒

4）、传输速度：0~40m/min（可调）

5）、至大吸片深度：700mm

6）、至大上片附荷：600KG

7）、单侧上片臂数量：三个

8）、单臂吸盘数：三个

9）、上片翻转臂：单翻

10）、上片工位：单工位

11）、安装电源：380V/50HZ（特殊情况可根据客户要求调整）

12）、装机功率4.3KW/380V13）、压缩空气：0.2~0.4Mpa

13）、真空压力：-70~90Kpa（根据玻璃厚度可调）

14）、X轴常规行走速度：25米/分钟（变频可调）,Y轴常规行走速度：5米/分钟  （变频可调）

15）、台面高度：900±20mm

二、SY-2621全自动CNC切割机

1）设备参数：
切割厚度：2-25mm
切割精度：±0.2mm/m
切割速度：0-140米/分.（可调）
台面高度：910±20mm
可切割至大尺寸：2500*2000mm
设备尺寸：3250*2800*1350mm.
台面尺寸：3200*2600mm.
传动系统：X、Y、Z轴采用日本安川伺服电机及KHK精密齿排装置。
切割刀座：采用气压与弹簧并用,刀头360度旋转,上下式切割。可切割任何形状的玻璃。
供油方式：自动注油装置。油压可傻瓜式调整。
输送装置：同步自动传输装置，方便玻璃上下片传输。
定位装置：光电扫描定位系统。
人员要求：（要求：懂玻璃切割基本常识，懂简单计算机操作）
2）机械部分
主要轴承：日本NSK
传输带/带轮：意大利巴贝利
台板：采用进口康陪特防水/防火板 （平整度：±0.20mm/m）.
齿条：日本KHK，导轨：上银(台湾)
刀轮/轮夹：德国玻勒品牌
台面：韩国进口工业毛毡（黑色）
刀架：气动与进口弹簧并用
输送装置：带自动感应传输装置（五条同步带自动传输及二道接近开关感应，达到自动感应自动传输。减少人员的工作量）
3）电气部份
采用PC计算机进接进行控制,微软窗口界面
电压：380V/50HZ。设备带稳压装置
伺服系统：日本安川伺服电机
控制系统：美国GALIl（一张玻璃可切割多种尺寸、至优化套裁切割）。（可方便绘图及操作）

变频器：台湾台达品牌

气动控制原件：日本SMC（主要组件）
4）软件
专业配套切割软件（在WINDOWS操作界面下使用）。
带多种种切割图库。（可方便绘图及操作）
AUTOCAD绘图软件配套兼容。
优化软件直接与切割软件兼容。
（直接输入切割玻璃尺寸，全自动优化后直接切割）
具有自动修正功能。确保切割精度。
原点补正功能。可二次设备原点。
操作输入：键盘与鼠标。中/英文对话界面

三、SY-2621气浮分片台
   双“十”字型

桌面尺寸2500*2000mm.

风机风力能吹浮2-25mm玻璃。
   分片玻璃厚度2-25mm
   功率4.0KW
   台面高度910±50mm
